立式带座外球面垫块轴承结构设计

这款立式带座外球面轴承是工业传动系统中应用极为广泛的支撑类零部件，主要承担旋转轴的径向与轴向载荷，同时补偿轴加工、安装过程中产生的同轴度误差，在各类输送设备、农业机械、食品加工生产线、纺织机械以及中小型风机、泵类设备中都能见到它的身影。在实际生产场景中，这类带座轴承无需额外设计复杂的轴承安装座体，可直接通过底座的安装孔固定在设备机架上，大幅降低设备机架的加工难度与装配工时，尤其适合长距离传动轴的多点支撑布局，能有效抵消轴运行过程中产生的挠曲变形，延长传动部件的整体使用寿命。

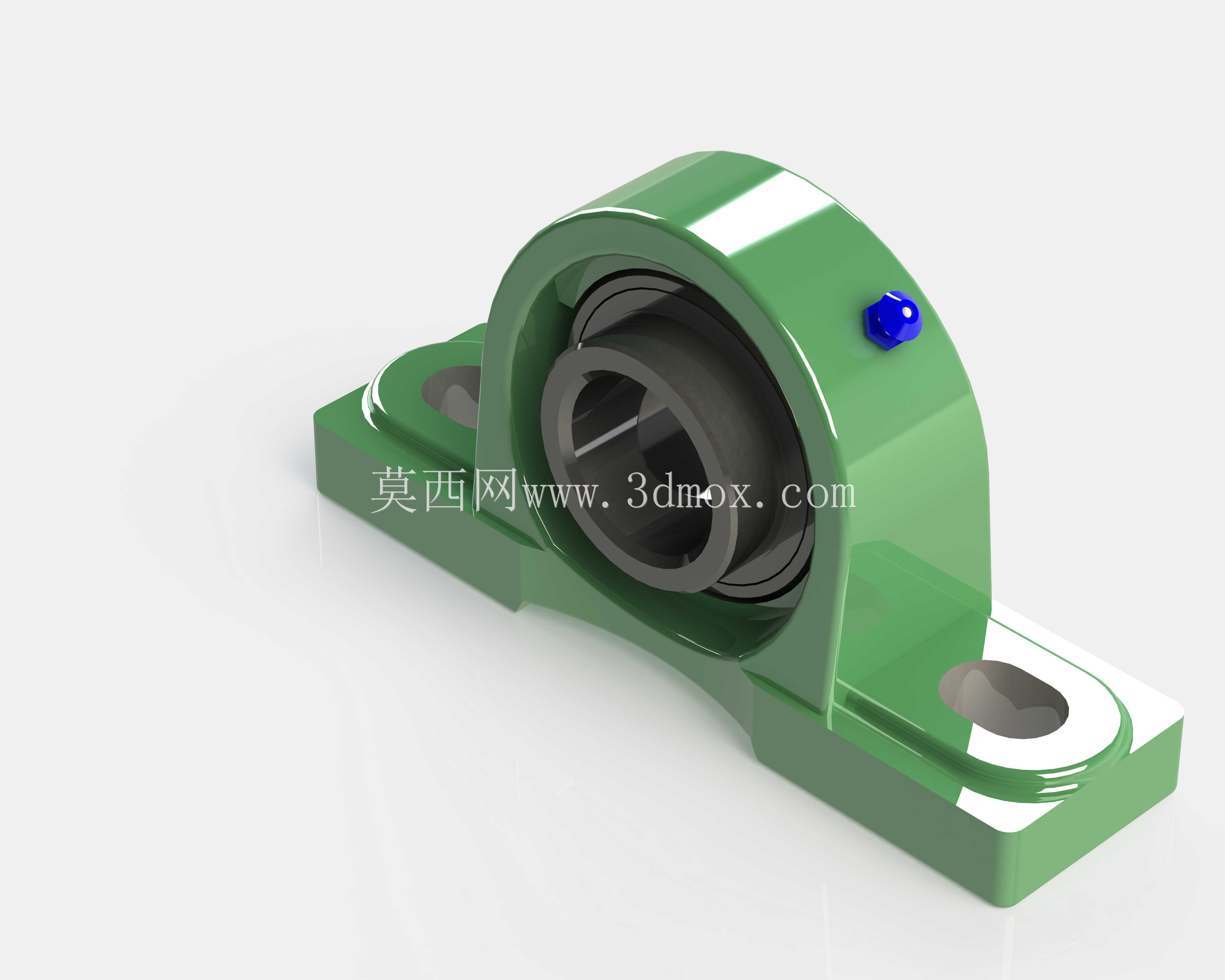

从功能特性来看，该轴承采用外球面球轴承与立式铸造座体的组合结构，轴承内圈通过顶丝与传动轴实现锁紧固定，座体上方的注油结构可定期补充润滑脂，保障轴承滚动体在长期运行过程中保持良好的润滑状态，降低摩擦损耗与运行噪音。座体底部的两个长圆形安装孔具备一定的安装位置调节余量，能够适配现场安装时的孔位偏差，降低装配对位的精度要求，即使在存在轻微振动的工况下也能保持稳定的固定效果。绿色的表面涂装不仅提升了部件的防锈耐腐蚀能力，也能在复杂车间环境中起到一定的标识作用，方便日常巡检时快速识别部件状态。

在设计思路上，这款轴承充分兼顾了结构强度与装配便捷性，座体采用加厚的铸造结构，在轴承安装位设置了加强筋过渡，避免载荷集中导致的座体开裂，轴承外圈与座体采用球面配合，可自动调整轴线角度，补偿轴的挠曲与安装偏斜。安装边界方面，底座的两个安装孔中心距、轴承内孔直径、座体总高度、轴承中心到底座安装面的高度都遵循通用的行业尺寸规范，可直接替换同规格的标准带座轴承，无需对原有设备结构进行改造。轴承的密封结构采用接触式密封圈，能够有效阻挡车间环境中的粉尘、水汽进入轴承内部，同时防止内部润滑脂泄漏，适配多粉尘、有轻微喷淋的生产工况，在保障支撑刚性的同时，大幅降低设备的日常维护频次，减少运维成本投入。
