16mm规格PCB安装电位器结构设计

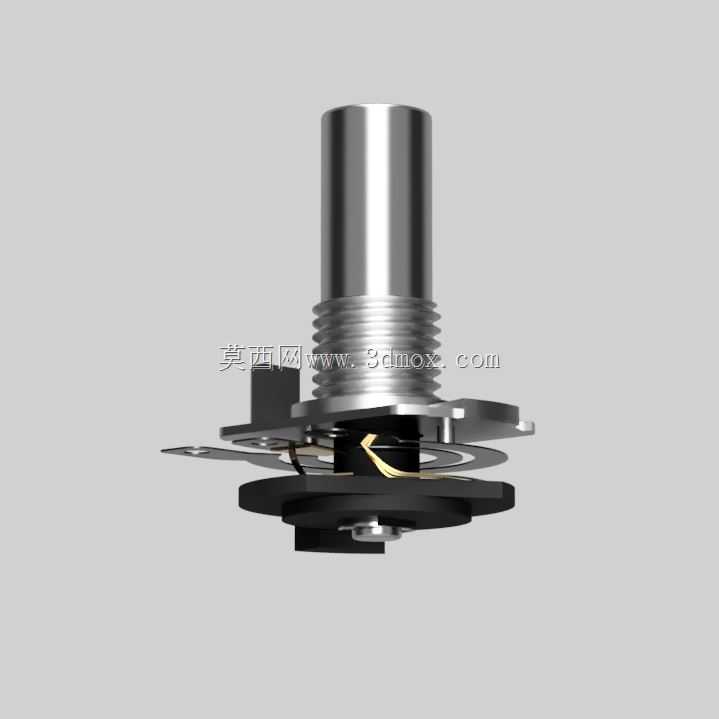

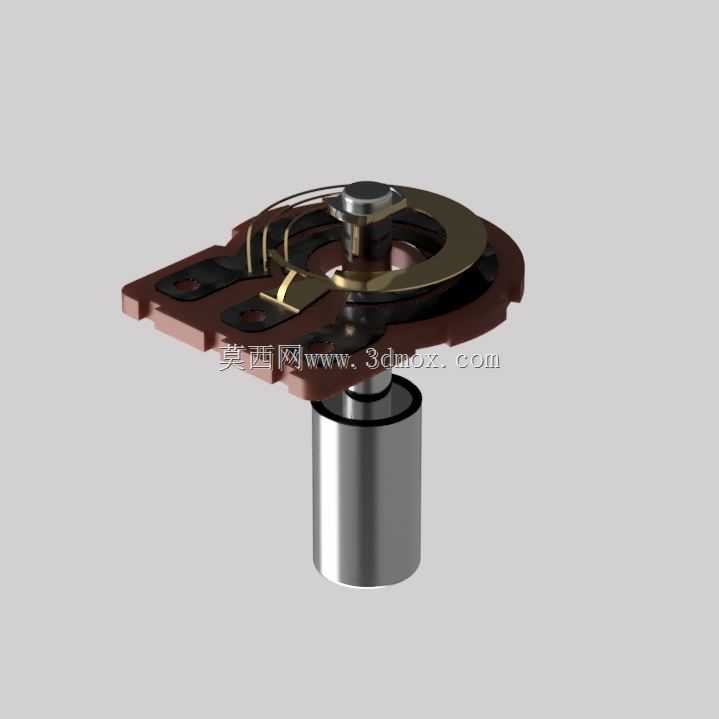

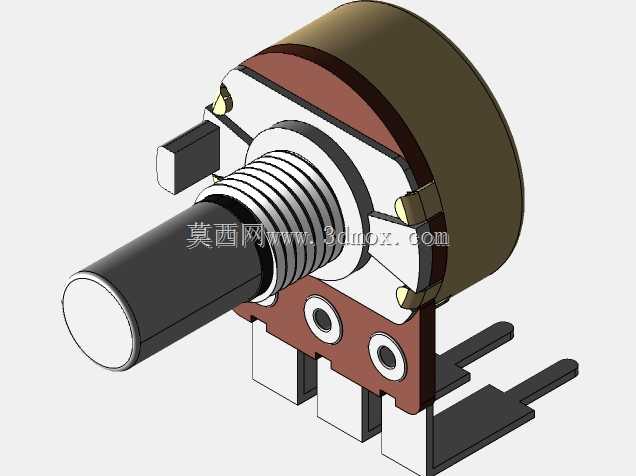

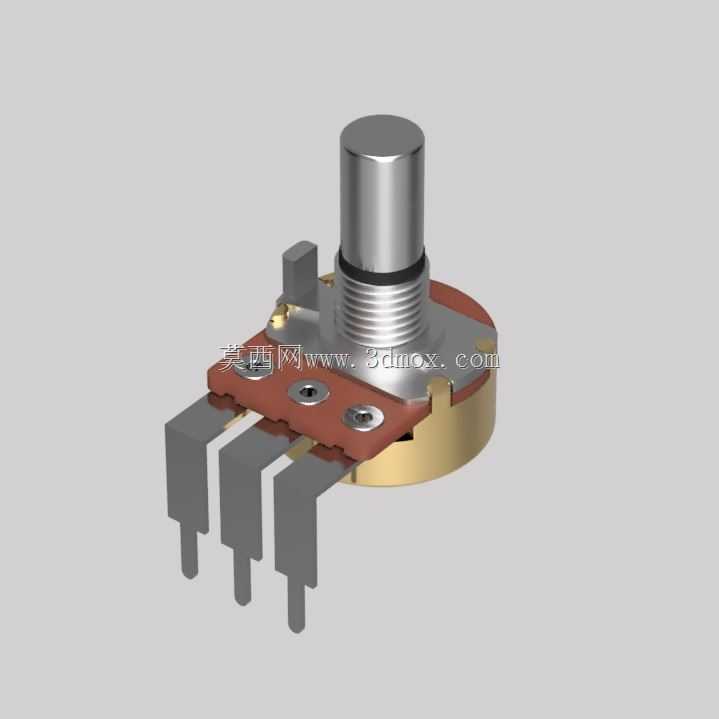

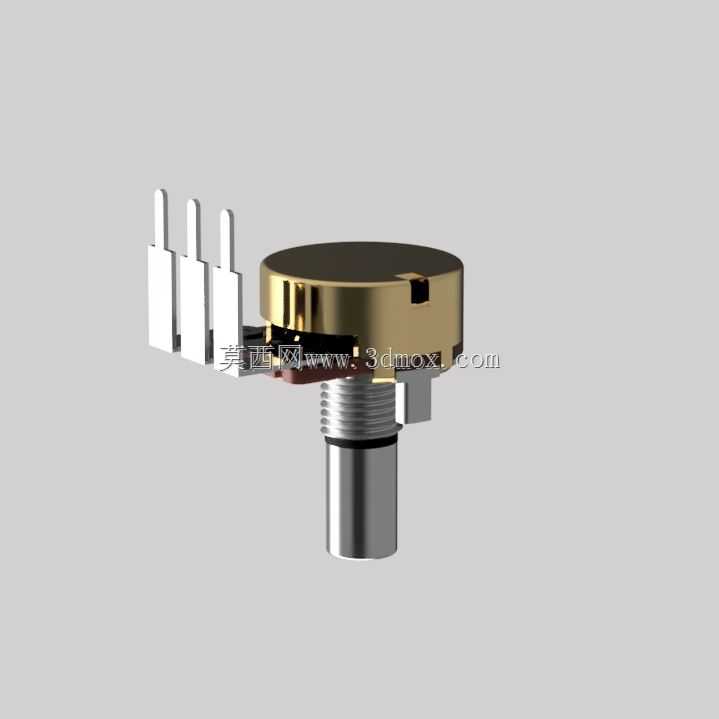

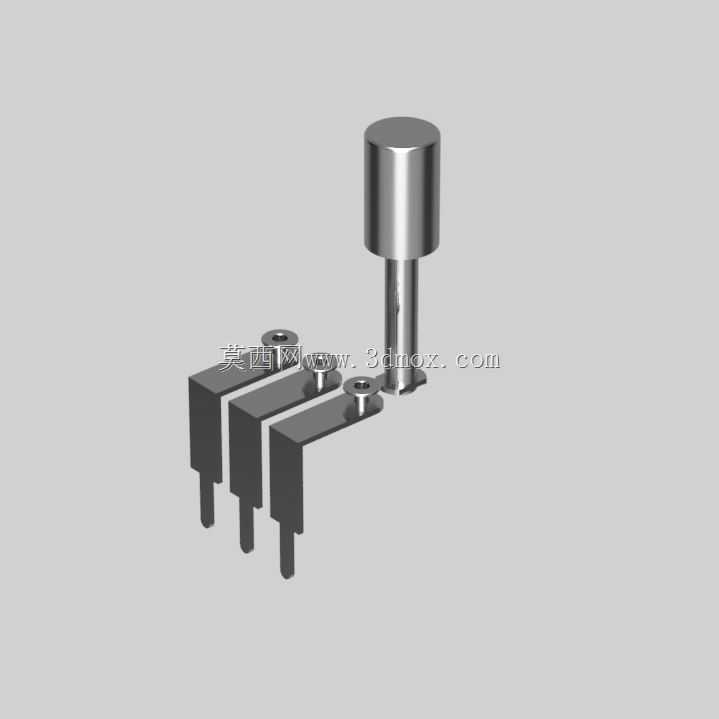

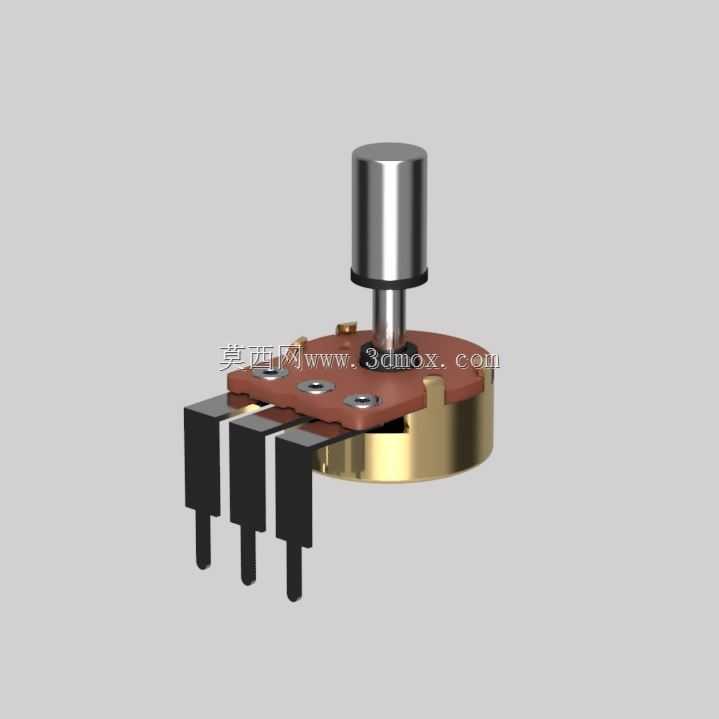

这款16mm规格的PCB安装型旋转电位器，是面向电子控制领域开发的精密调节元件，广泛应用在消费电子、工业控制板卡、音频调节设备、小型仪器仪表的电路信号调节场景中，作为可变电阻器件承担电压分压、电流调节、参数校准的核心功能，是各类需要手动参数微调的PCB板卡上极为常见的直插式调节元件。在实际设备运行中，这类电位器通过转轴的旋转改变内部电阻材料的接触位置，实现输出电阻值的连续线性变化，进而完成对设备音量、输出功率、信号增益、转速阈值等参数的手动调节，相比贴片式可调电阻，它带有加长的金属转轴与安装螺纹结构，既可以直接在PCB板上完成焊接固定，也可以通过螺纹搭配螺母锁紧在设备面板上，实现面板外露式的调节操作，适配不同的设备安装需求。在产品设计思路上，这款电位器采用分层式的结构布局，顶部为滚花金属安装螺纹段，搭配标准锁紧螺母可以适配不同厚度的设备面板安装，螺纹上方为圆柱形金属转轴，转轴与基座之间设置有密封隔层，避免日常使用中的灰尘、潮气进入电位器内部影响接触可靠性；基座部分采用绝缘胶木材质作为主体承载结构，胶木板上预留三个固定铆钉位，将内部的电阻碳膜轨道、金属接触弹片、定位结构牢牢压合固定，底部为黄铜材质的金属端盖，既可以屏蔽外部电磁信号对电阻调节过程的干扰，也能提升整体结构的抗形变能力，避免焊接或安装过程中的外力导致内部结构错位。从安装边界与尺寸来看，这款电位器主体直径为16mm，三个直插式引脚采用等间距排布，引脚长度与间距完全适配标准2.54mm间距的PCB焊盘设计，焊接后引脚穿过PCB板的伸出长度符合常规波峰焊的工艺要求，不会出现引脚过短焊接不牢、过长导致相邻线路短路的问题；转轴的外露长度可以根据不同的面板安装需求进行适配，旋转角度为标准270度调节行程，转动过程带有均匀的阻尼手感，既不会因为阻尼过松导致参数受震动偏移，也不会因为阻尼过大影响调节的顺滑度，内部的金属弹片采用弹性合金材质，长期反复旋转调节也不会出现接触不良、阻值跳变的问题，胶木基座的耐温特性可以适配常规PCB焊接的高温环境，不会因为焊接高温出现基座变形、引脚错位的情况。在细节结构设计上，这款电位器还带有旋转限位结构，转轴旋转到两个端点位置时会有明确的档位止挡，避免过度旋转导致内部碳膜轨道被刮损，引脚部分采用镀锡处理，既提升了焊接的上锡效率，也能避免长期使用出现引脚氧化导致的接触不良问题，底部黄铜端盖与胶木基座之间采用卷边压合的固定方式，整体结构牢固可靠，能够承受常规电子组装过程中的机械外力，不会出现基座散架、内部零件脱落的问题，可以满足各类中小功率电子设备的参数调节使用需求。
