工业设备用凸轮式负荷隔离开关结构

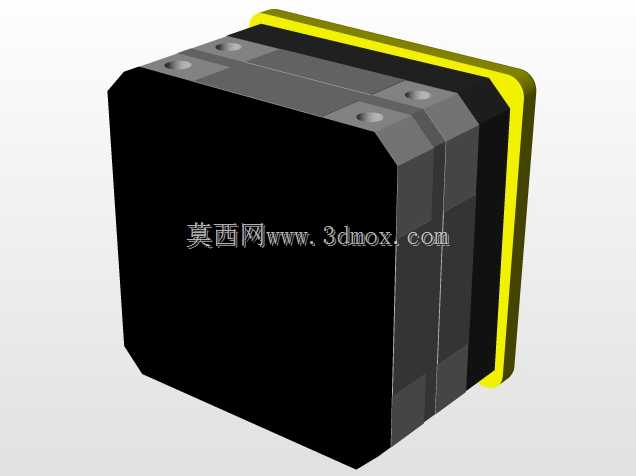

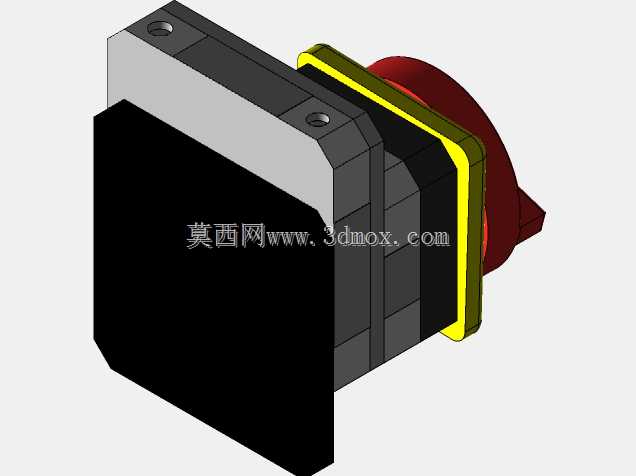

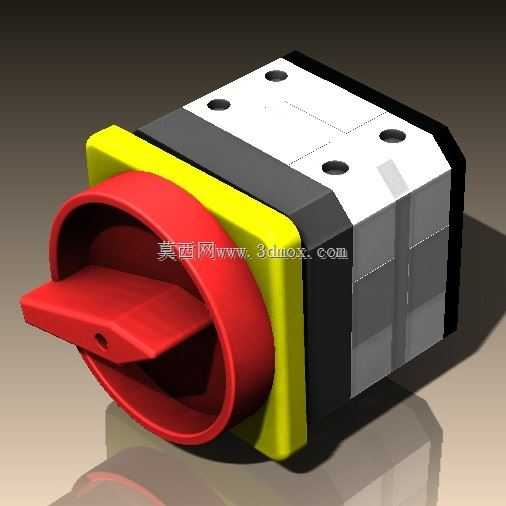

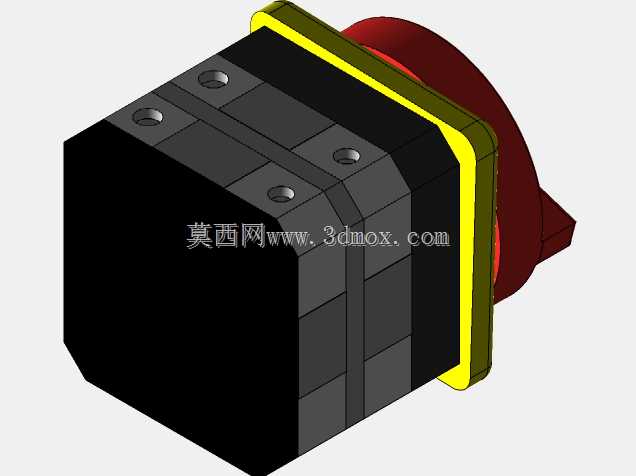

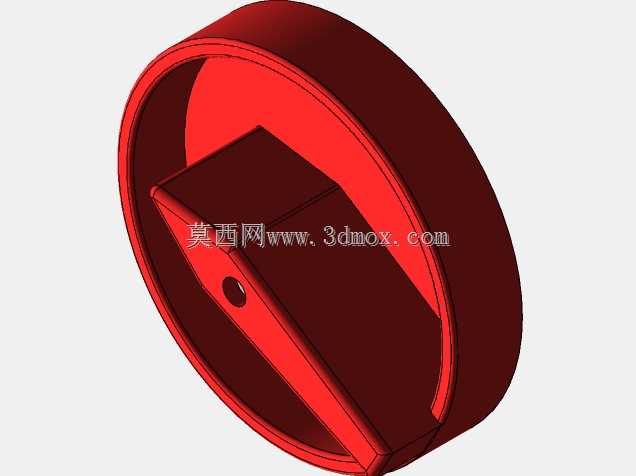

该款凸轮式负荷隔离开关主要应用于低压配电回路、工业设备主控回路的电源通断场景，常见于机床控制柜、自动化生产线配电单元、小型成套设备的电源进线端，承担设备检修断电、负荷状态下回路分合、紧急断电隔离的核心作用，能够在带载工况下可靠分断额定电流，同时具备明确的断开点指示，避免检修过程中误送电引发的安全事故。产品采用模块化堆叠式设计思路，核心接触单元采用分层叠装结构，可根据实际回路极数需求灵活增减接触模块，适配2极、3极、4极等不同配电制式的安装需求，无需重新开模即可覆盖多规格产品的设计需求，大幅降低系列化产品的开发成本。操作端采用大尺寸红色拨杆式操作手柄，搭配醒目的黄色防护衬圈，手柄表面做防滑弧度处理，操作人员佩戴劳保手套也可快速施力操作，手柄的操作角度设置为90度旋转行程，分合位置带有清晰的档位阻尼反馈，操作人员无需查看指示标识即可通过手感判断开关的分合状态，手柄外侧的红色护圈可避免日常作业中异物磕碰误触操作杆，同时红黄色的高对比度配色符合工业安全标识的配色规范，在复杂的车间环境中可快速识别开关位置。产品主体安装基座采用方正的多面体结构，基座顶面预留四个对称分布的安装固定孔，适配标准35mm导轨安装与螺钉面板安装两种固定方式，安装孔位的间距符合低压电器通用安装尺寸规范，可直接替换同规格的老式隔离开关产品，无需对原有控制柜的安装面板进行二次打孔加工。基座的接线端设置在主体后侧，每个接线端子都带有独立的隔弧腔室，分断过程中产生的电弧可在隔弧腔内快速冷却熄灭，避免相间飞弧引发的短路故障，接线端子采用压线式结构，可适配1.5平方到16平方范围内的多股铜芯导线，无需额外压接接线端子即可完成可靠接线。整体外形的安装边界控制紧凑，操作手柄突出安装面板的长度经过优化，既保证足够的操作力矩，又不会在柜门外占用过多操作空间，适配厚度1mm到5mm的各类控制柜面板安装，基座后侧的深度尺寸适配常规低压控制柜的内部安装空间，不会与柜内其他布线、元器件产生安装干涉。产品的接触系统采用银合金触点材质，具备优异的耐电弧烧蚀性能，可满足上万次的机械操作寿命与数千次的带电分合寿命，长期使用过程中接触电阻稳定，不会出现触点过热、接触不良的问题，适配交流400V、直流220V及以下电压等级的配电回路使用。
