高仿生七叶潜艇螺旋桨结构设计

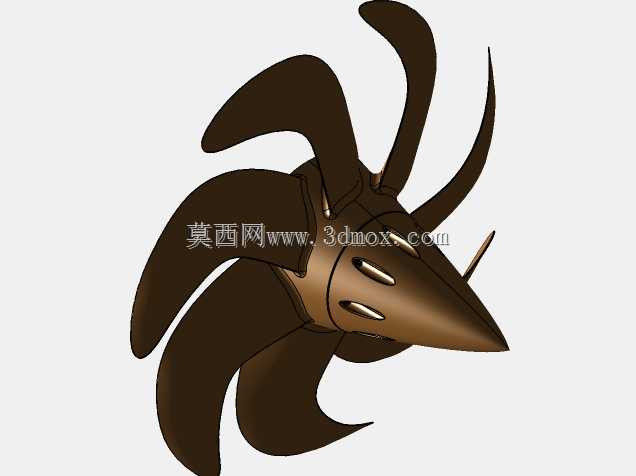

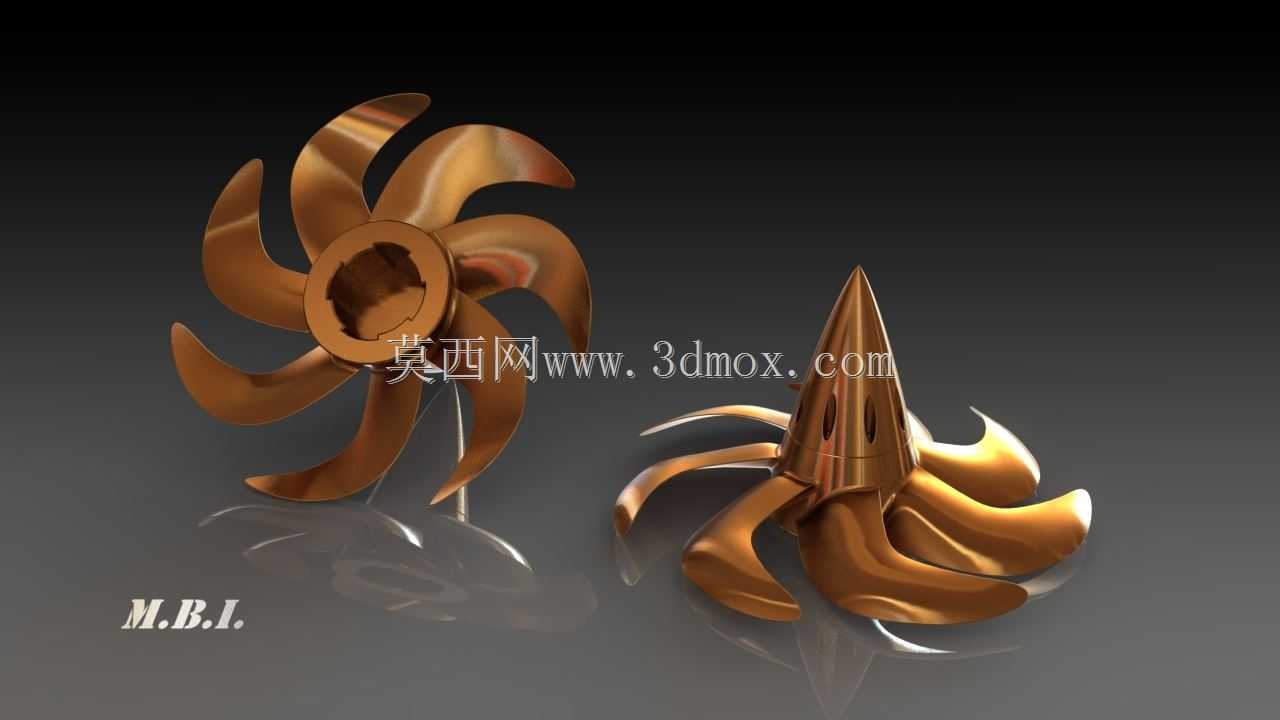

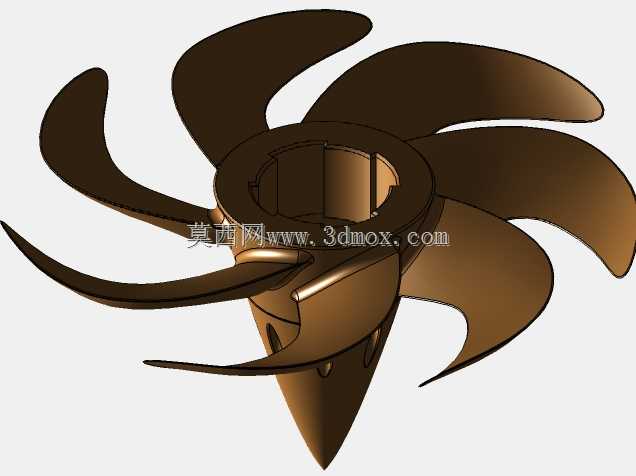

这款螺旋桨是专为水下潜航平台设计的核心推进部件，主要应用于常规动力、核动力潜艇的艉部推进系统，也可适配大深度无人潜航器、水下作业机器人的动力输出端，核心作用是将艇载动力系统输出的轴功转化为轴向推进力，驱动潜航平台在不同深度的水域完成巡航、机动、悬停等航行动作，同时兼顾低噪声航行的性能需求，是水下装备隐身性能、航行效率的核心影响部件。从功能特性来看，这款螺旋桨采用七叶大侧斜构型设计，相比传统的五叶螺旋桨，能够有效打散桨叶转动过程中产生的梢涡、毂涡结构，大幅降低空泡产生的概率，减少航行过程中的流体噪声，避免空泡剥蚀损伤桨叶表面，延长部件的水下服役周期；桨叶的翼型截面经过流体力学优化，沿叶根到叶梢的弦长、厚度、扭角呈连续渐变分布，能够在不同航速、不同水深压力环境下保持稳定的推力输出，降低动力系统的能耗，提升潜航平台的续航能力。在设计思路上，这款模型还原了实桨的安装匹配逻辑：桨毂中心设置有与传动轴匹配的内花键安装孔，孔位的公差带严格匹配艉轴的安装尺寸，能够保证动力传递过程中的同轴度，减少转动过程中的振动传递；桨叶与桨毂的过渡位置采用大圆角顺滑衔接，既能够降低该位置的应力集中，提升桨叶在高负载工况下的结构强度，避免大推力输出时出现叶根断裂的风险，也能减少该位置的紊流产生，进一步优化流场特性。从安装边界来看，这款螺旋桨的轴向尺寸、径向直径严格匹配潜艇艉部的安装空间，桨叶旋转时的最大外轮廓不会与艉部舵面、导流罩发生干涉，桨毂前端的整流锥结构能够引导前方来流顺滑进入桨叶做功区域，减少入流紊乱带来的推力损失与振动噪声，整流锥与桨毂采用一体化衔接设计，避免装配缝隙带来的流场扰动。整体结构兼顾了结构强度、推进效率与声学隐身性能，能够适配复杂水下环境的长周期服役需求。
