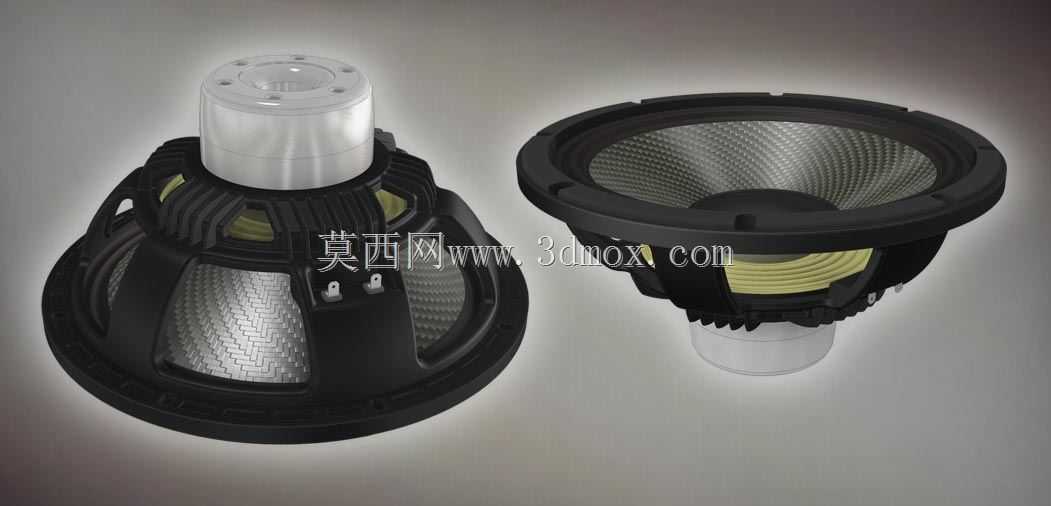

RCF款MB10N251专业扬声器单元结构设计

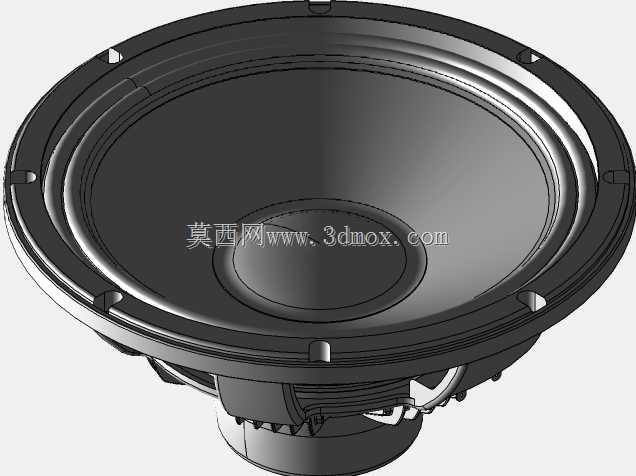

该款扬声器单元主要面向专业音频扩声场景设计，可广泛应用于舞台返听音箱、线阵列音响模组、高端商用固定安装扩声系统、车载专业改装音响等领域，作为电声转换核心部件承担电信号到机械振动再到声波辐射的核心功能，能够在大动态音频信号输入下保持较低的失真度，满足高声压级的扩声输出需求。从功能特性来看，该单元采用复合材质振膜设计，搭配高线性定心支片与对称磁路结构，能够有效降低大振幅工作下的分割振动失真，拓宽中低频段的频响平直度，同时磁路部分采用开放式散热结构，可在长时间大功率工作状态下快速导出音圈产生的热量，避免音圈过热导致的功率压缩甚至烧损问题，提升单元的长期工作可靠性。从设计思路层面，该单元在还原真实声学结构的基础上，对非核心的线缆、微小粘接鳍片做了合理简化，保留了决定声学性能与安装适配性的核心结构：包括带安装孔位的顶部磁路后盖、带定位台阶的盆架安装法兰、带折环的振膜组件、带接线端子的盆架走线结构，既保证了结构的核心参考价值，也避免了冗余细节对结构设计参考、装配模拟带来的干扰。在外形尺寸与安装边界方面，该单元为标准10英寸专业低音单元规格，盆架外沿为圆形法兰结构，法兰上均匀分布沉头安装孔，可适配标准10英寸单元的安装开孔尺寸，单元整体深度符合常规专业音箱的腔体安装空间要求，顶部磁路部分的外径尺寸预留了足够的腔体内部避让空间，接线端子位于盆架侧下方，接线方向与盆架平面平行，可适配常规音箱内部的走线布局，不会与音箱内壁、内部加强筋产生干涉。在结构细节上，盆架采用镂空辐条设计，在保证整体结构强度的前提下有效降低了单元自身重量，同时振膜背部的镂空结构可减少振膜背部的声反射，优化单元的阻尼特性，磁路部分的顶部端盖带有中心定位孔，可在生产装配过程中快速实现磁路与其他部件的同轴定位，提升装配精度，保证音圈在磁隙中的居中状态，避免擦圈问题的出现。
