1.4英寸压缩驱动器声学换能结构

在专业扩声系统的工程选型与结构设计环节，这类压缩驱动单元往往承担着高频声信号转换输出的核心作用，常见于线阵列音箱、远程号筒扬声器、场馆固定安装扩声设备、户外演出流动音响系统中，负责将电信号高效转换为指向性明确的高频声波，配合低频单元完成全频段声覆盖。从实际工程使用场景来看，这类1.4英寸规格的压缩驱动器，大多适配喉口尺寸匹配的号筒结构，安装时需要注意单元与号筒连接面的密封处理，避免声泄漏导致高频响应出现峰谷，影响整体扩声的清晰度。

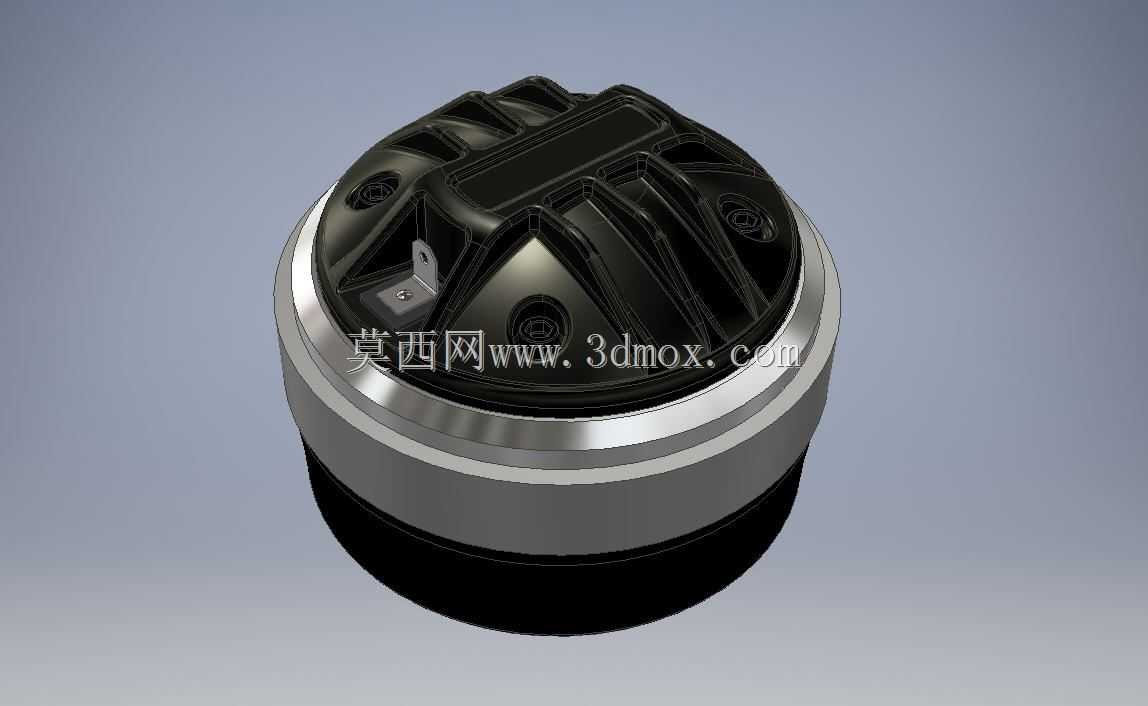

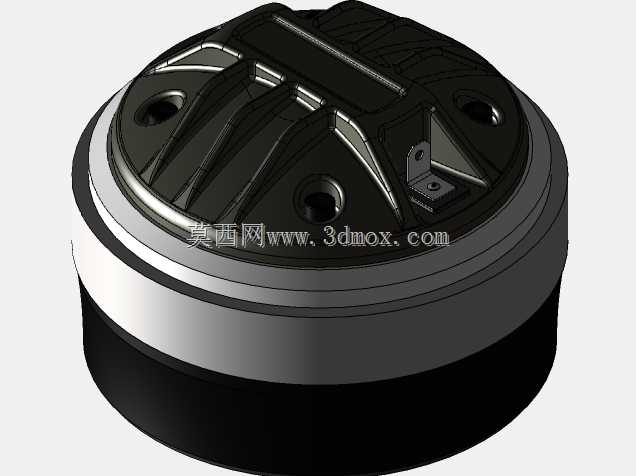

从结构设计思路上拆解，该单元采用上下分层的组合结构，上部为黑色工程塑料材质的相位塞与振膜防护腔体，表面设置的多道加强筋结构，一方面是为了提升腔体的结构刚性，避免大功率工作状态下腔体产生谐振带来的音染，另一方面也能增加散热面积，帮助音圈工作时产生的热量快速向外传导。腔体中部的金属压环采用车削加工的铝合金材质，表面做了阳极氧化处理，既保证了与下部磁路组件的装配同轴度，也能通过金属材质的高导热性辅助磁路散热，同时金属压环上预留的安装孔位，可直接通过标准紧固件与号筒法兰完成固定，安装边界清晰，适配市面上多数同规格号筒的安装尺寸，不需要额外做转接结构。下部的磁路组件采用圆柱形钢结构外壳，内部集成了磁钢、导磁夹板与音圈间隙结构，外壳底部的密封设计可阻挡户外使用时的潮气、粉尘进入磁隙，避免音圈运动过程中出现擦圈故障。

在功能特性层面，这类压缩驱动器通过相位塞结构对振膜辐射的声波进行压缩调整，让声波在喉口位置形成均匀的声压输出，相比普通直射式高频单元，其声压转换效率更高，投射距离更远，适合大空间的扩声需求。设计过程中需要严格控制振膜与相位塞之间的间隙尺寸，间隙过大会导致声短路降低效率，间隙过小则容易在大功率振动时出现碰擦损坏振膜。同时磁路部分的磁隙宽度需要与音圈的绕制宽度精准匹配，保证音圈在最大线性冲程范围内都能处于均匀磁场中，降低大信号输入时的失真度。

从安装边界来看，该单元整体为圆柱形回转体结构，最大外径集中在中部金属压环位置，安装时需要在音箱面板或号筒连接位置预留对应直径的沉台空间，沉台深度需要匹配单元上部腔体的突出高度，保证装配后连接面完全贴合。单元的接线端子设置在上部腔体的侧方位置，布线时需要预留足够的线材弯曲半径，避免线材过度弯折导致断裂，同时接线端子的极性标识清晰，工程安装时需要注意与分频器输出端的极性对应，避免多单元组合时出现反相抵消的问题。在结构建模过程中，需要重点保证各部件的同轴度公差，尤其是磁路组件、振膜组件、相位塞与安装法兰的同轴度，偏差过大会直接导致单元的频响曲线偏移、失真度升高，建模时可先以中心轴线为基准搭建各部件的草绘截面，再通过回转、拉伸等特征完成整体结构，装配环节添加同轴约束与面贴合约束，验证各运动部件的间隙是否符合设计要求，避免出现干涉问题。
