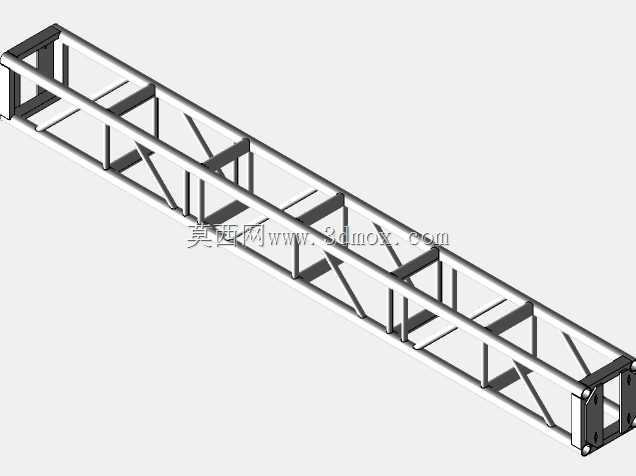

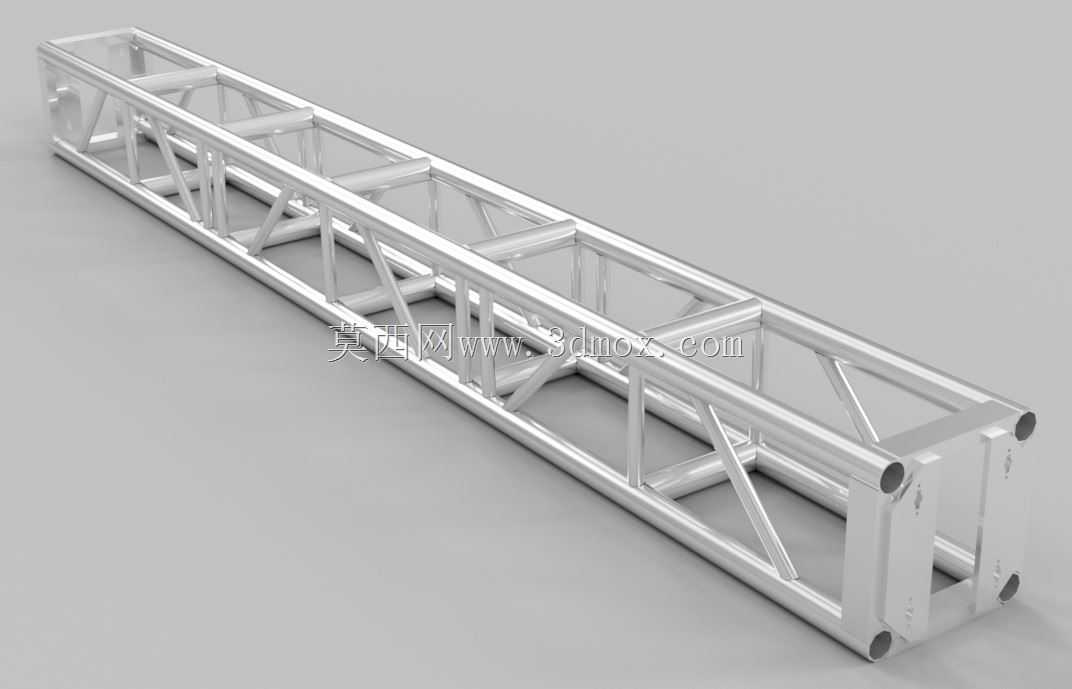

12英寸规格铝合金舞台灯光桁架结构

　　在演出会展、商业活动搭建领域，这类截面尺寸为12英寸见方、单节长度10英寸的铝合金桁架是临时支撑结构里的核心构件，日常多用于吊挂专业舞台灯光、线阵列音响、LED显示屏以及活动主题喷绘布景，也可组合拼接成临时龙门架、背景支撑框架、小型展台承重骨架，甚至在户外临时篷房搭建中作为主承重梁使用，适配室内外不同场景的临时承载需求。从结构设计逻辑来看，这类桁架采用空间三角腹杆搭配矩形主弦杆的布局，四根主弦杆选用圆管截面型材，腹杆通过斜向交叉布置将主弦杆连接成整体空间结构，相比平面桁架抗扭性能提升明显，能够同时承受竖向吊挂荷载、水平方向的风荷载以及安装过程中的侧向冲击力，避免单根杆件失稳。

　　主弦杆端部预留的连接孔位是为了配合快装销钉实现多节桁架的快速拼接，相邻节段对接时无需额外焊接，仅需将两端端板对齐后穿入锁紧销即可完成固定，单节10英寸的长度设计既兼顾了运输堆叠的便利性，也能在现场搭建时灵活调整总跨度，遇到非标准尺寸的搭建场地时，可通过搭配不同长度的转接节段调整整体尺寸，不需要现场切割型材。从安装边界来看，单节桁架的截面外轮廓尺寸为12英寸×12英寸，安装时相邻桁架并排布置的最小间隙需要预留至少20mm，避免腹杆突出部分发生干涉；竖向吊挂荷载时，荷载作用点需要尽量布置在主弦杆的节点位置，禁止直接在腹杆中部吊挂重物，防止局部杆件受力超过屈服强度发生变形。桁架整体采用6061-T6铝合金材质挤压成型后焊接组装，

　　自重相比同承载能力的钢制桁架降低60%以上，现场人工搬运即可完成组装，不需要动用大型吊装设备，同时铝合金表面的自然氧化层具备良好的抗锈蚀能力，户外雨天使用后不需要额外做防锈涂装处理，日常存储仅需擦拭干净表面水渍即可堆叠存放，长期重复使用的维护成本极低。在结构受力校核层面，这类桁架的单节竖向额定吊挂荷载需要结合整体跨度计算，当多节拼接成总跨度6米的简支梁结构时，跨中集中荷载承载能力可满足常规演出灯光和音响的吊挂需求，腹杆的斜向角度经过优化，能够将竖向荷载快速分解为杆件的轴向拉压力，充分发挥铝合金型材轴向受力性能好的优势，避免杆件受弯产生较大挠度。端部连接端板采用加厚铝板加工，连接孔位的位置度公差控制在0.2mm以内，

　　保证多节拼接后整体直线度误差不超过总长度的1/1000，拼接后不会出现明显的弯折拐点，保障整体受力的连续性。在实际使用场景中，这类桁架还可搭配专用的底座、斜撑、转角接头等配件，组合搭建出不同造型的结构，比如L型转角、弧形造型、多层桁架结构，适配不同活动的造型需求，无论是小型商业路演、室内展会展台，还是中型户外演出活动，都能通过模块化拼接快速搭建出符合承载要求的支撑结构，搭建效率相比传统焊接钢架提升数倍，且拆卸后可重复周转使用，单次使用的成本远低于一次性焊接钢架。需要注意的是，搭建时所有连接销必须加装保险卡销，防止使用过程中销钉滑脱造成结构失稳，吊挂重物时需要对称布置荷载，避免单侧偏载过大导致桁架侧向变形，户外使用时当风速超过6级需要额外加装防风缆绳，将桁架与地面固定点连接，抵消水平风荷载的作用力。
