1.4英寸压缩驱动头电声换能结构

这款1.4英寸规格的压缩驱动单元，是专业扩声系统里的核心换能组件，主要应用在专业线阵列音箱、舞台返听音箱、户外远程扩声音柱、场馆固定安装扩声系统当中，承担高频段声信号的电声转换工作，和中低频扬声器单元配合完成全频段声音重放，相比普通球顶高音单元，压缩驱动结构通过相位塞与喉口的声阻抗匹配设计，能够在更小的振膜辐射面积下获得更高的声压输出，同时优化高频指向性，减少声能在传播过程中的扩散损耗，满足远距离扩声的声压覆盖需求。

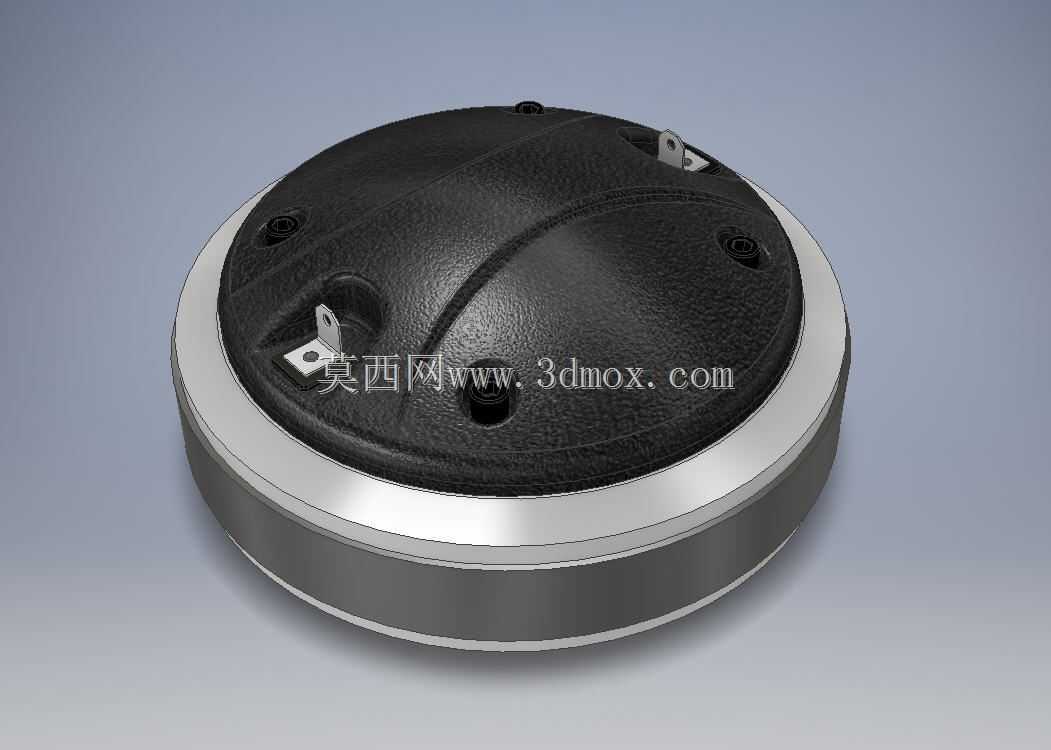

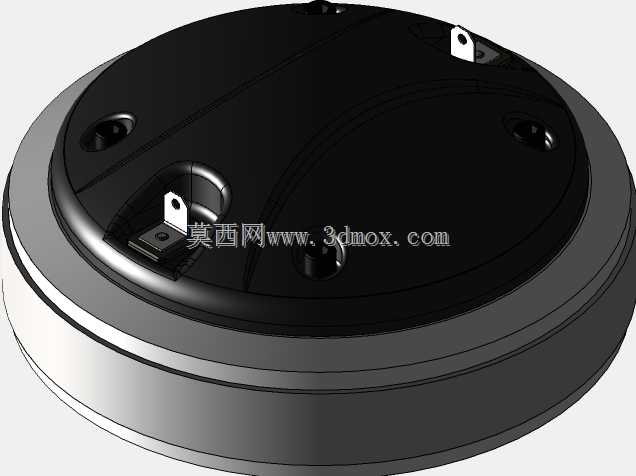

从结构设计逻辑来看，该驱动单元采用圆形矮柱式整体构型，上部为黑色纹理质感的磁路屏蔽后罩，既可以屏蔽内部磁路的杂散磁场，避免对周边电声器件或电子设备产生磁干扰，也能对内部磁钢、音圈组件形成物理防护，阻挡灰尘、潮气侵入振膜与磁隙区域。后罩上预留的两个金属接线端子采用快插式结构设计，接线端带有定位卡槽，安装时可直接对应音箱内部分频器的输出接线端，减少接线工序的对位难度，端子旁的沉头安装孔用于后罩与下部磁路基座的紧固连接，采用内六角沉头螺钉装配，装配后螺钉头部完全沉入罩体平面，不会突出表面影响单元在音箱号角上的安装贴合度。

单元下部的金属环形安装法兰采用亮面金属处理，法兰的外径尺寸与标准1.4英寸喉口的专业扩声号角匹配，法兰平面的加工平面度控制在0.1mm以内，安装时配合密封垫圈可以保证和号角喉口的紧密贴合，避免声泄漏导致的高频响应凹陷、失真度上升问题。法兰上的安装孔位采用等角度圆周分布设计，适配市面上绝大多数同规格专业高音号角的安装孔距，不需要额外加工转接板即可完成装配，降低系统集成的加工成本。

在功能特性层面，该压缩驱动单元的振膜采用耐高温复合材质制作，音圈采用扁线绕制结构，能够承受更大的输入功率，在长时间大动态音频信号输入下，音圈的散热效率更高，不会因为过热导致音圈变形、擦圈等故障。内部的相位塞采用等路径设计，能够将振膜不同位置辐射的声波经过等长度路径传导到喉口位置，减少不同路径声波的相位干涉，让高频响应更加平滑，减少峰谷值，提升高频重放的解析力。磁路部分采用内置式磁钢结构，磁隙的均匀度经过优化设计，能够让音圈在磁隙内做线性往复运动时保持均匀的受力，降低非线性失真，提升声音重放的保真度。

从安装边界来看，该驱动单元的整体高度较低，在音箱箱体内部占用的深度空间更小，适合紧凑型线阵列音箱的内部结构布局，单元的整体重量控制在同规格产品的合理区间，不会给音箱的吊挂安装带来额外的载荷负担。接线端子的朝向采用侧向布局，在箱体内部接线时不需要预留过大的接线弯折空间，走线更加规整，也避免了线材弯折过度导致的线芯断裂隐患。单元后罩的表面纹理设计除了提升外观质感，也能在装配过程中减少表面划痕的产生，即使在车间批量装配过程中出现轻微磕碰，也不会像亮面外壳那样留下明显的磕碰痕迹，提升成品的外观一致性。

在实际工程应用中，这类压缩驱动单元通常需要和对应的号角配合使用，根据不同的扩声场景选择不同指向性的号角，比如在大型体育场馆扩声中搭配远射程窄指向号角，在室内会议室扩声中搭配宽指向短号角，通过更换不同的号角即可调整高频的覆盖角度，不需要更换驱动单元本身，提升了系统配置的灵活性。在进行结构建模时，需要重点关注安装法兰的平面度、安装孔的位置度、喉口的同轴度这些关键形位公差，这些参数直接影响单元和号角装配后的声学性能，若喉口同轴度偏差过大，会导致相位塞和号角喉口对位不准，引发高频响应异常；若安装孔位置度偏差过大，会导致装配时螺钉强行拉扯法兰，长期使用后出现法兰变形、密封失效的问题。同时建模时需要预留接线端子的接线空间，避免在箱体结构设计时出现端子和箱体内部加强筋碰撞的问题，还要考虑单元的散热空间，后罩周围不要紧贴箱体板材，预留一定的空气流通间隙，帮助音圈工作时产生的热量散出，提升单元的长期工作可靠性。
