带定位孔槽的L型挤压直线导向轨道

项目分类:3D模型 发布时间:2021-10-16 ID:322009

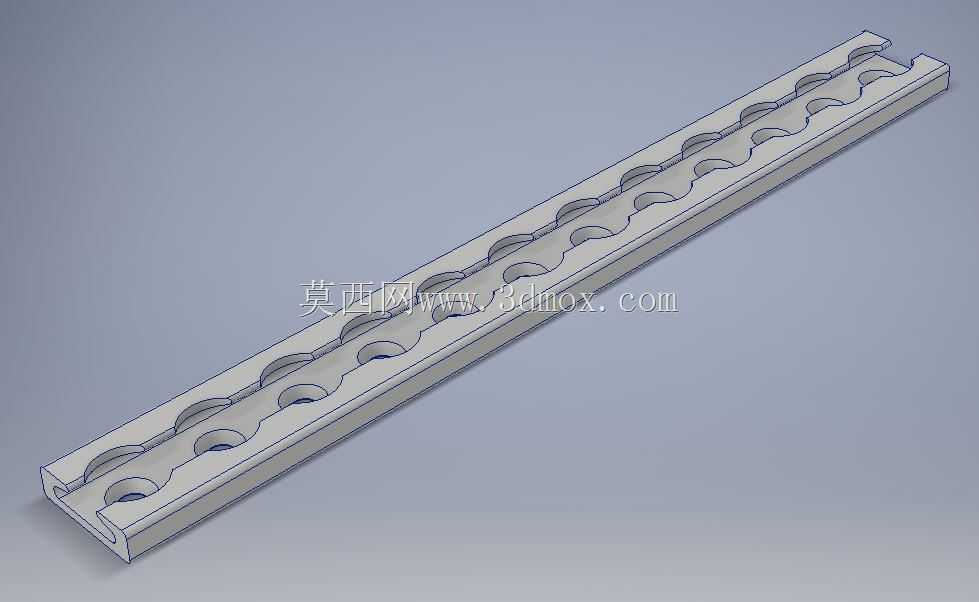

  • 带定位孔槽的L型挤压直线导向轨道

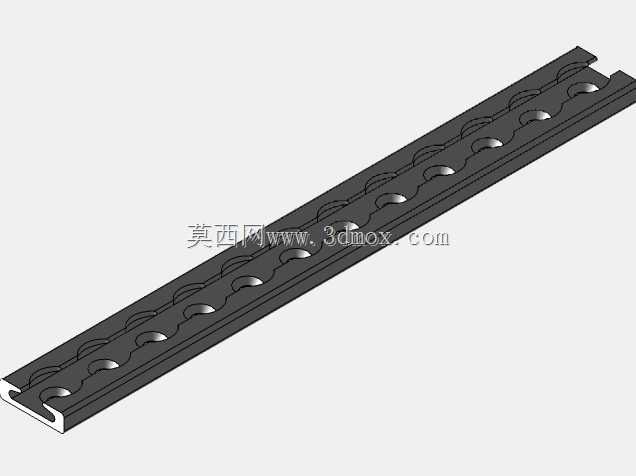

  • 带定位孔槽的L型挤压直线导向轨道

做自动化输送线、工装滑移工位的结构设计时,导向轨道的选型和适配往往是容易被忽略却直接影响设备运行稳定性的环节,这款L型挤压轨道的结构设计,刚好适配多数轻载滑移场景的安装需求。从实际应用场景来看,这类轨道常被用在电子装配线的工装板侧边导向、小型物料滑移架的承载导向、机柜内部抽拉构件的滑动限位场景,相比常规的矩形截面导轨,L型的截面结构可以直接利用垂直边完成侧向限位,不需要额外加装侧挡块,能减少装配时的零件数量,降低安装调试的对位难度。

从功能特性上看,轨道本体采用挤压成型工艺制作,截面一致性好,沿长度方向的直线度容易保证,轨道上沿长度方向等距排布的半圆定位槽,是专门为滑移件的间歇定位设计的,配套带弹性定位珠的滑移座时,不需要额外加装位置检测开关就能实现固定间距的工位停留,适合定节拍的手工装配工位或者半自动送料场景;轨道两侧的通长凹槽,一方面是作为滑移件的滚动/滑动接触面,另一方面可以嵌入防尘密封条,减少车间粉尘、加工碎屑进入滑动接触面造成的卡滞磨损,延长轨道的维护周期。

设计思路上,这款轨道没有采用复杂的组合式结构,而是用单根挤压型材完成所有功能集成,L型的垂直边高度经过适配,刚好可以覆盖多数轻载滑移座的侧向受力高度,不会因为侧边过高增加不必要的材料成本,也不会因为侧边过低导致滑移座受侧向力时脱轨;轨道上的定位槽采用半圆弧形设计,相比V型定位槽,定位珠进出槽位时的阻力更平缓,不会出现卡位时的顿挫感,同时槽位的深度控制在1.5mm左右,既保证定位时的足够阻力避免滑移座窜动,又不会因为槽过深导致定位珠卡滞无法顺利滑出。

关于外形尺寸与安装边界,这款轨道的截面宽度控制在常用的工业铝型材安装适配尺寸范围内,底部的水平安装边预留了足够的螺丝安装空间,可以直接用M5或者M6的内六角螺丝固定在铝型材框架或者钢板安装面上,不需要额外加工安装沉台;轨道的长度方向可以根据实际工位需求裁切,因为是挤压型材,裁切后不会破坏截面的结构强度,端部只需要做简单的去毛刺处理就可以装配使用;安装时需要注意,轨道的固定螺丝间距建议控制在150-200mm之间,避免长距离安装时轨道因为自重或者受力出现下挠变形,影响滑动顺畅度;如果是用在有一定侧向负载的场景,可以在轨道的垂直边背面加装加强角件,进一步提升轨道的抗侧向形变能力。

在实际选型适配时,需要注意这款轨道属于轻载导向件,适合单座负载不超过5kg的滑移场景,如果负载更大需要选用加厚截面的型号或者加装辅助支撑轮;滑动接触面的粗糙度因为是挤压成型后做了简单的表面处理,适合搭配POM材质的滑块或者带微型轴承的滚轮使用,不适合直接用金属滑块干摩擦运行,否则会快速磨损接触面导致导向精度下降;如果需要在无尘环境使用,可以在轨道的通长凹槽内嵌入固体润滑条,不需要额外加注润滑油,避免油污污染生产环境。
