嵌入式厢柜专用平面锁具结构设计

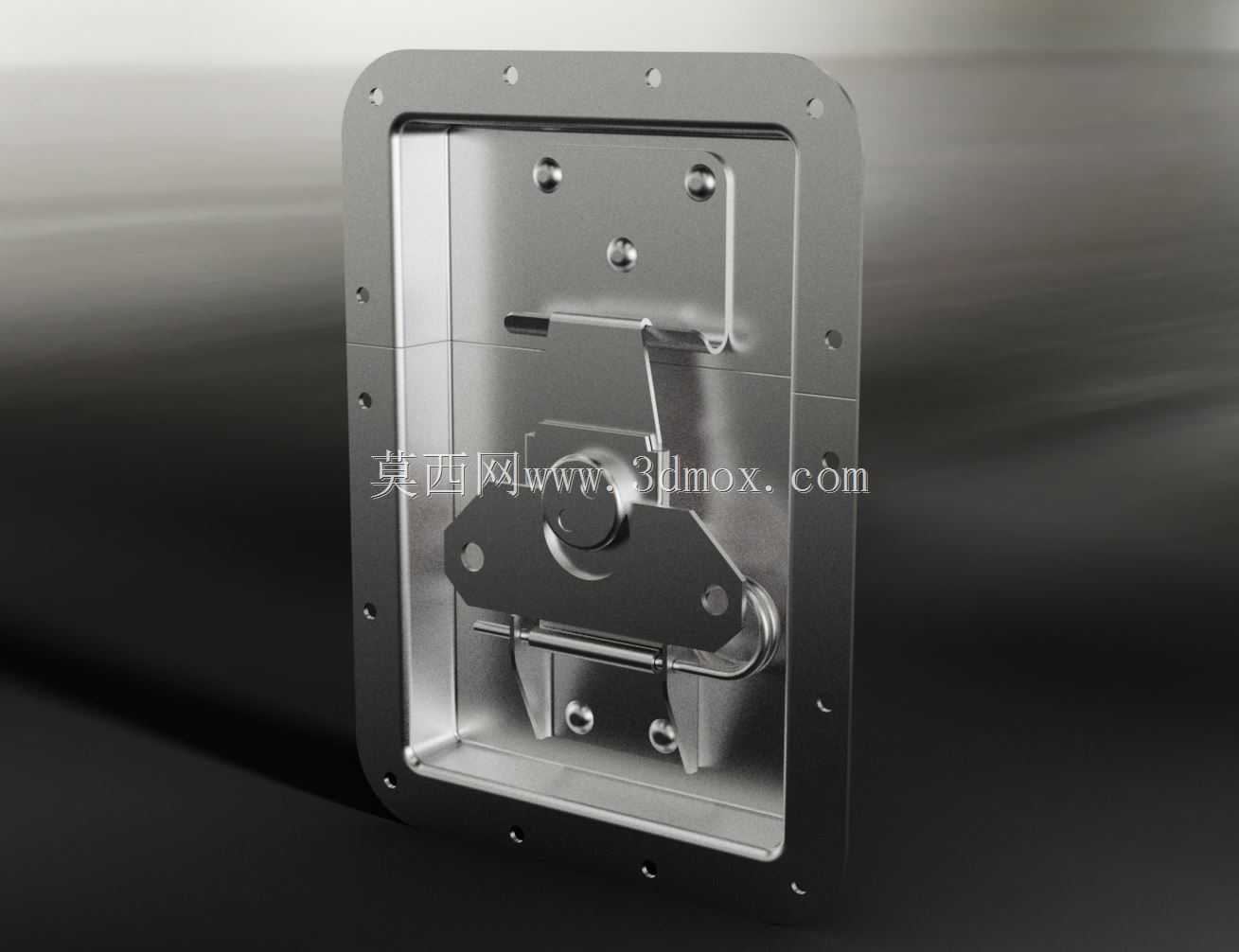

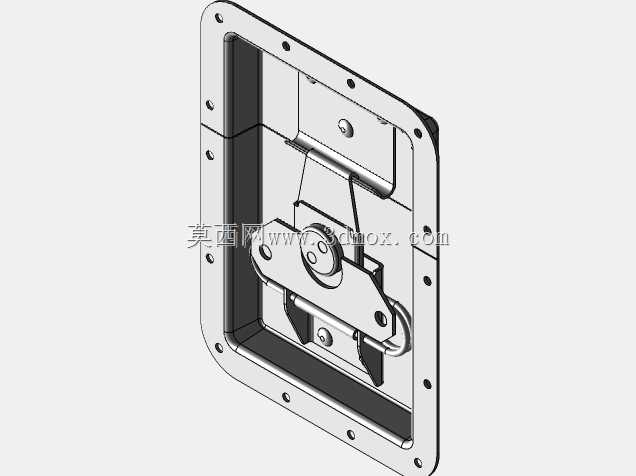

这类嵌入式平面锁主要应用在特种厢式设备、工程车辆工具箱、户外机柜、移动方舱的舱门部位，日常使用场景覆盖物流运输装备、野外作业设备、工业控制柜等需要兼顾防护性与外观平整度的场合，安装完成后锁具表面与门板齐平，不会突出在外，既可以避免运输或作业过程中剐蹭外物，也能降低外力撬动锁体的概率，提升整体防护能力。锁具的核心功能是通过旋转锁舌实现门板与门框的锁紧，不需要额外挂锁或外置锁具，操作时仅需触发解锁机构转动锁舌即可完成启闭，锁闭状态下锁舌与门框锁扣紧密贴合，能抵消门板因设备振动、运输颠簸产生的窜动，避免舱门意外开启。从结构设计逻辑来看，整个锁体采用分体式模块化设计，分为外安装面板、内部锁芯传动组件、锁舌执行部件三个独立部分，各部件通过铆钉与定位柱装配，不需要复杂的紧固件连接，既降低了装配难度，也方便后期维护更换易损部件。外安装面板采用带翻边的嵌入式结构，翻边尺寸与门板开孔的安装边界完全匹配，安装时仅需在门板上开出对应尺寸的矩形安装孔，将锁体嵌入后通过面板四周的安装孔用螺丝固定在门板内侧，不需要在门板外侧做额外的焊接或打磨处理，能保证门板外表面的完整性。锁体的外形尺寸经过适配优化，面板整体为带圆角的矩形结构，四周的安装孔位对称分布，能适配厚度1.5mm到3mm之间的钢制门板、铝合金门板或复合板材门板，安装后锁体突出门板内侧的高度控制在合理范围内，不会占用舱内过多的储物空间，也不会与舱内放置的设备、物料产生干涉。锁舌部分采用偏心旋转结构，解锁时转动操作部件带动锁舌旋转90度即可脱离门框锁扣，锁闭时反向旋转即可让锁舌牢牢勾住门框上的锁扣座，传动结构没有冗余的连杆部件，传动路径短，操作力矩小，即使戴着手套也能轻松完成启闭操作。锁体的外露面板采用平整化设计，没有突出的操作手柄，锁闭状态下操作部件隐藏在面板内侧，需要使用时才触发弹出，这种设计能有效避免户外使用时积水、积尘进入锁体内部，也能防止无关人员随意触碰开启。在实际选型应用时，需要提前确认门板的开孔尺寸与锁体安装边界的匹配度，门框上的锁扣座安装位置需要与锁舌的旋转行程对应，保证锁闭时锁舌与锁扣的啮合深度达到设计要求，避免因安装间隙过大导致锁闭不牢，在振动工况下出现松脱。整个锁体的金属部件都采用冲压成型工艺制作，各部件的折弯角度、冲孔位置都经过精度控制，装配后各活动部件之间的间隙均匀，操作时没有卡滞、松动的问题，锁舌的旋转行程有明确的限位结构，不会出现过度旋转导致传动部件损坏的情况。针对户外使用场景，锁体的金属表面做了防腐处理，能适应潮湿、盐雾等恶劣环境，不会轻易出现锈蚀卡滞的问题，长期使用也能保持操作顺畅。
