十八倍频波导安装结构设计

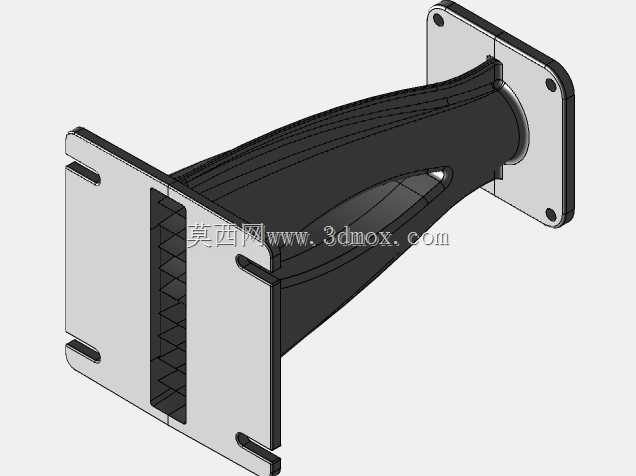

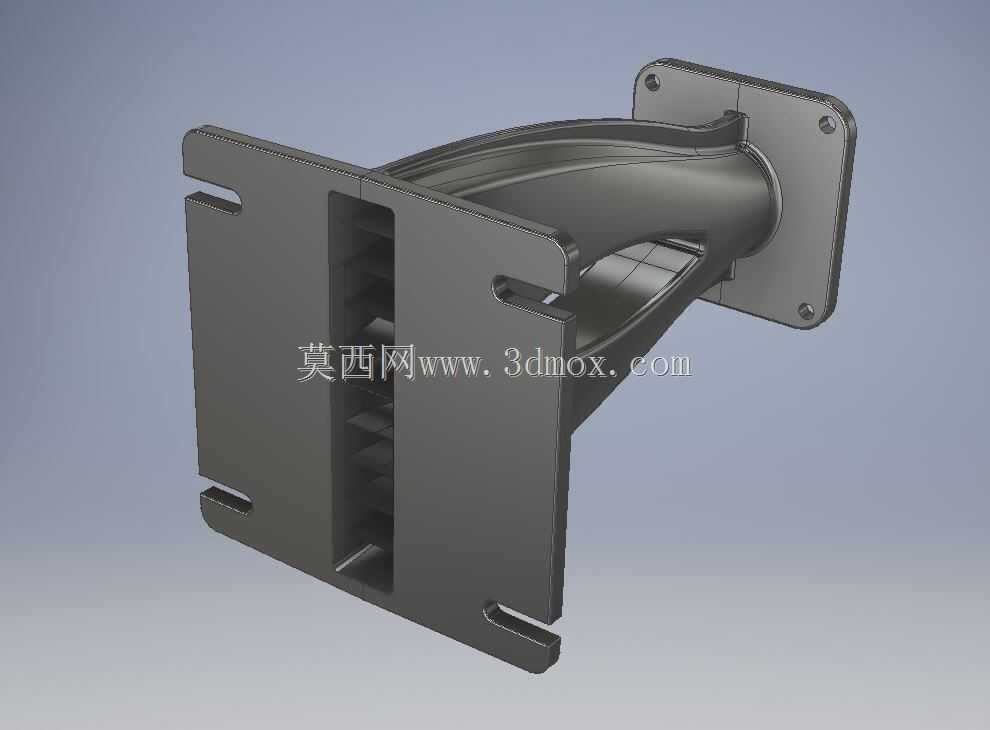

　　在专业扩声系统的结构设计环节中，波导部件的安装适配性往往直接决定整套扬声器系统的声场覆盖均匀度与中高频传导效率，这款十八倍频波导的结构设计，核心围绕现场安装的适配需求展开，优先保障外部安装尺寸的精准性，为扬声器系统的结构组装提供可靠的定位基准。从实际工程应用场景来看，这类波导部件多用于固定安装类专业扩声场景，包括剧场扩声系统、报告厅主扩声阵列、大型会议室分布式扩声单元等，在这类场景中，波导需要承担高频声波的导向传导作用，将驱动单元输出的高频声波按照预设的覆盖角度均匀投射到目标听音区域，减少声波的旁瓣散射与声干涉问题，保障不同位置听音点的频响一致性。这款波导的结构设计采用双侧安装法兰布局，一侧为带安装槽的卡接式法兰面，

　　另一侧为带固定孔位的方形安装法兰，这种非对称的安装结构设计，主要是为了适配不同扬声器箱体的内部安装空间，带开槽的法兰面可以适配一定范围内的安装位置偏差，降低箱体加工时的孔位精度要求，减少生产环节的装配调试成本；另一侧的带孔法兰则用于和高频驱动单元的输出端精准对接，保障声波传导路径的密封性，避免声波泄漏导致的高频响应衰减。在设计思路上，这款结构优先锁定外部安装边界尺寸，所有法兰的安装孔位间距、开槽长度、波导腔体的外部轮廓尺寸均严格按照专业扬声器的通用安装规范设定，能够直接适配市面上主流的十八倍频高频驱动单元安装接口，不需要额外做转接结构设计，结构工程师在做扬声器整体结构设计时，可以直接调用该结构进行装配干涉检查，

　　快速完成箱体内部的布局规划。对于波导内部的散热片结构，设计阶段未做高精度的尺寸还原，主要是因为这类结构的核心作用是为驱动单元工作时产生的热量提供散热通道，在安装参考场景下，只要保障外部安装尺寸准确，内部散热结构可以根据实际选用的驱动单元功率、箱体内部通风路径做针对性调整，不会影响整体安装适配性。从安装边界来看，波导的腔体弯曲弧度经过优化，在保障声波传导路径平滑的前提下，尽可能压缩了腔体的纵向占用空间，能够适配厚度有限的紧凑型扬声器箱体，法兰面的厚度设计兼顾了结构强度与安装空间需求，固定孔位的深度与孔径均按照标准紧固件尺寸设计，装配时可以直接选用通用规格的螺丝完成固定，不需要定制特殊紧固件。在实际选型使用时，

　　结构工程师可以根据具体的项目需求，在该结构的基础上调整内部散热片的数量、间距与排布角度，匹配不同功率驱动单元的散热需求，也可以根据箱体的外观设计需求，对法兰面的外露边缘做倒角或者装饰性结构调整，只要不改动核心安装接口尺寸与腔体内部的声波传导曲面，就不会影响波导的声学性能与安装适配性。这类波导结构的三维建模，能够帮助结构工程师在设计阶段提前完成装配验证，避免后期打样时出现安装干涉、孔位不匹配等问题，缩短产品的研发周期，减少打样迭代的成本，对于专业扩声设备的生产研发来说，这类精准的安装参考结构，能够有效提升结构设计的效率，降低设计出错的概率。
