公头型BNC同轴信号连接器件结构设计

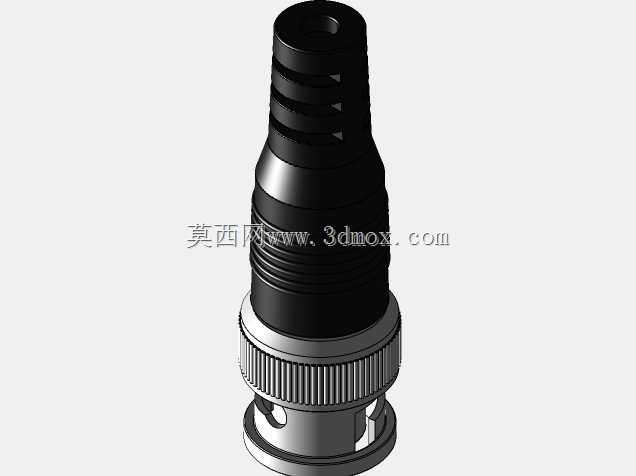

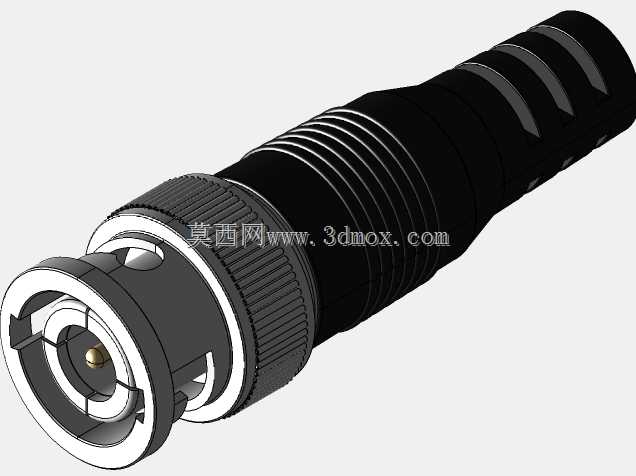

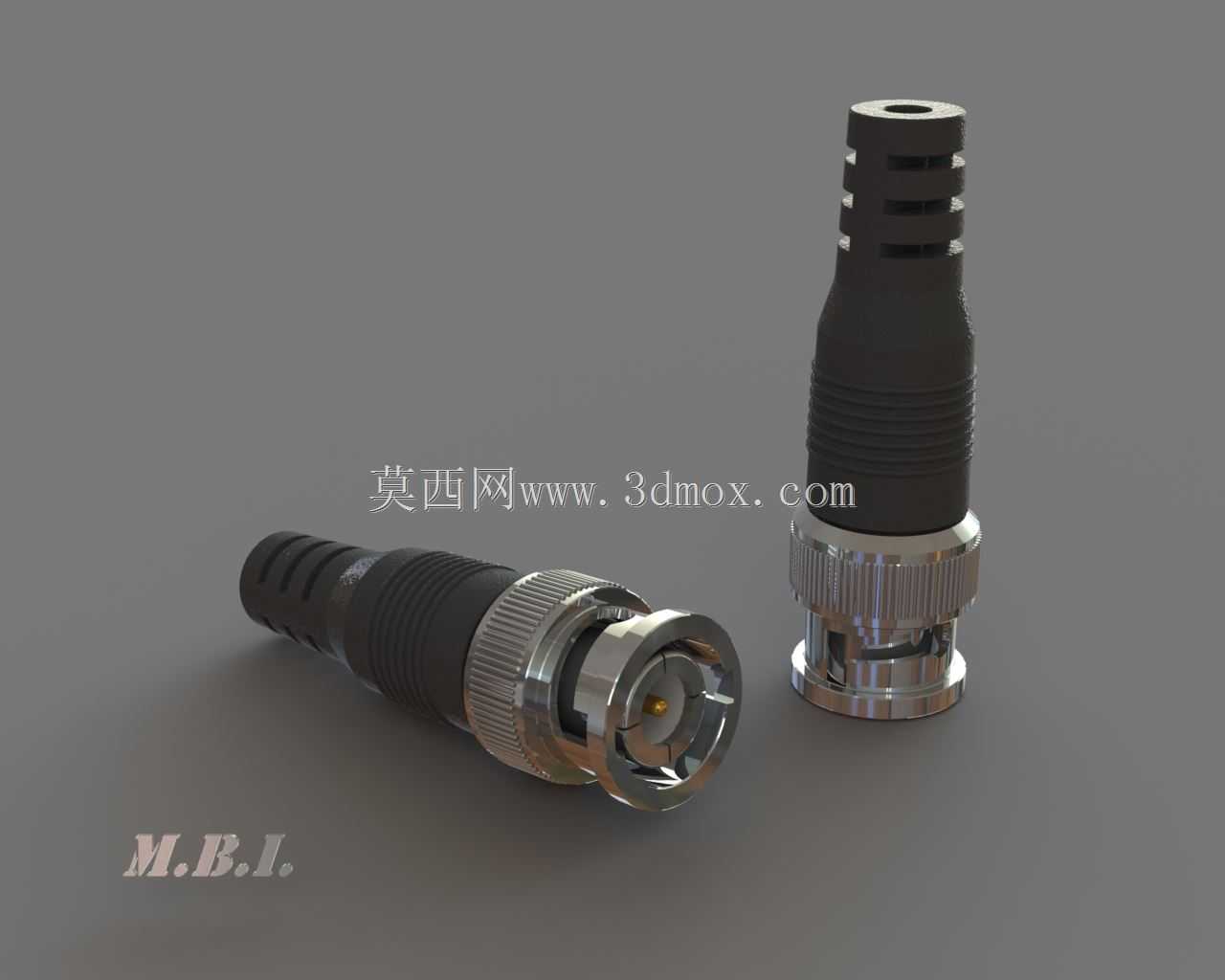

这款公头型BNC连接器，是射频同轴信号传输场景中应用极为广泛的接插部件，常见于安防监控系统的同轴视频信号链路、早期以太网同轴组网设备、实验室测试测量仪器的信号接驳端口、广播电视信号传输线路以及工业射频通讯设备的连接节点，承担着高频信号低损耗传输、线缆与设备端口快速锁合、屏蔽外界电磁干扰的核心作用，能够在频繁插拔的使用场景下保持稳定的接触性能，避免信号传输中断或衰减超标的问题。从功能特性来看，这款连接器采用卡口式锁合结构，插合后只需旋转卡销即可完成紧固，相比螺纹式连接头操作效率更高，抗震防松表现优异，在有轻微振动的设备运行环境中也不会出现松脱断连的情况；接头内部的信号接触针采用弹性接触设计，插合后与母座内孔紧密贴合，保证信号传输的连续性，外围的金属屏蔽壳体采用一体化旋压成型结构，能够有效隔绝外界电磁杂波对传输信号的干扰，同时避免内部信号向外辐射泄露，保障高频信号传输的完整性。尾部的线缆防护套采用多段环形凹槽的柔性结构设计，既能够对线缆与接头的连接部位提供弯折缓冲，避免线缆反复弯折导致芯线断裂，也能在接头压接完成后提供足够的握持摩擦力，方便施工人员快速完成插拔操作。在设计思路上，这款连接器严格遵循BNC接口的通用尺寸规范，接口端的卡销位置、插针直径、壳体配合公差完全匹配标准BNC母座的尺寸要求，能够与所有合规的同类型母座实现无差别适配，无需额外调整即可直接使用。金属壳体部分采用滚花防滑设计，在插拔旋转时能够提供足够的摩擦力，即使手部沾有少量油污也能顺利完成操作。尾部的压接段设计有环形防滑齿，压接后与线缆外屏蔽层、护套紧密咬合，能够承受一定的轴向拉力，避免线缆受拉时芯线与接头脱离。从安装边界来看，这款连接器的整体径向最大尺寸不超过常规BNC接头的通用安装间距，在多端口密集排布的设备面板上使用时，不会与相邻接头产生干涉，尾部的柔性护套最大弯折角度可达九十度，能够适应狭小布线空间内的线缆走向调整，压接完成后接头整体长度适配常规的线缆防护套管尺寸，无需额外定制配套防护部件即可完成布线施工。
