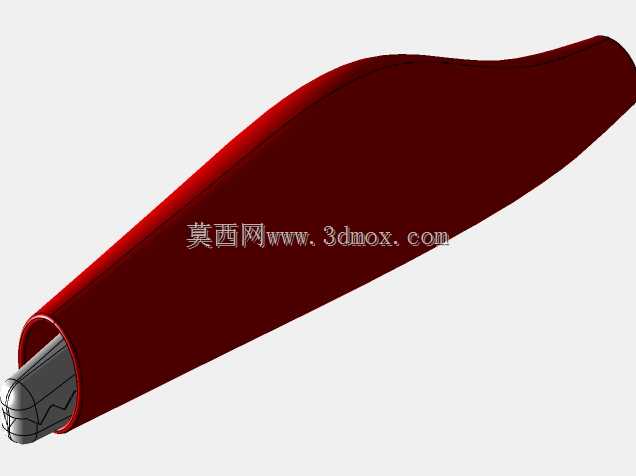

35mm带绝缘护套鳄鱼夹结构设计

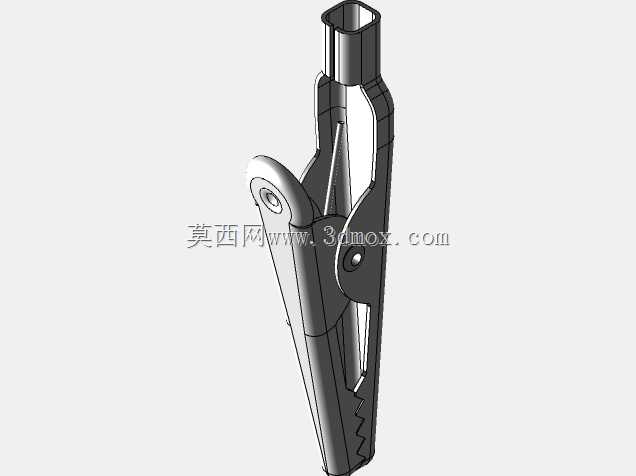

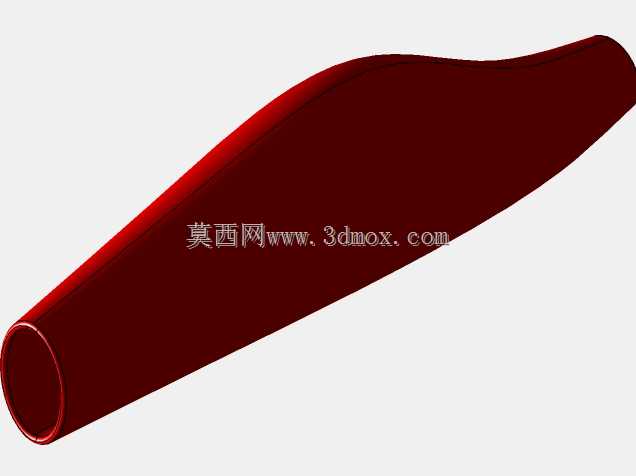

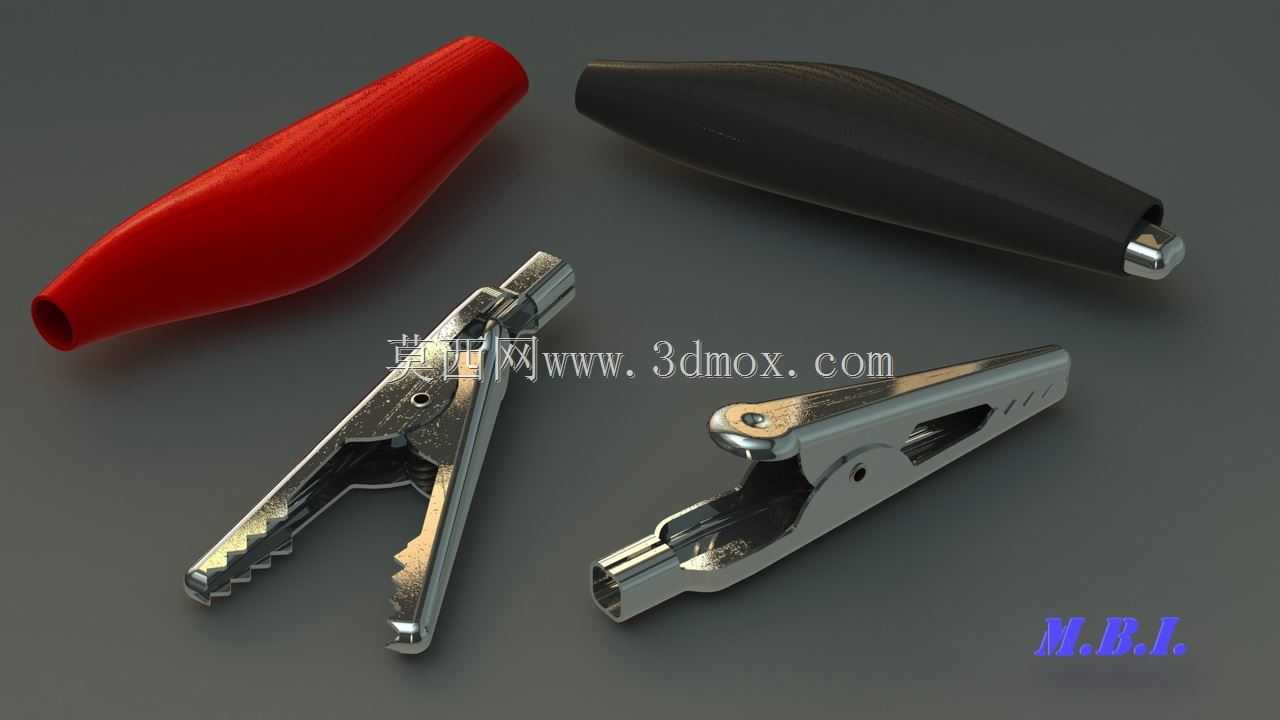

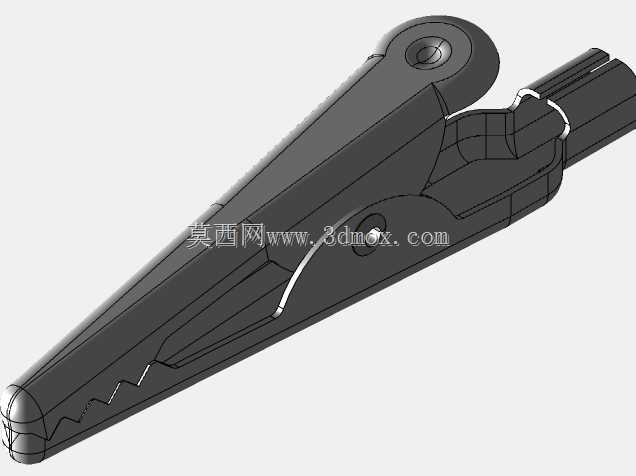

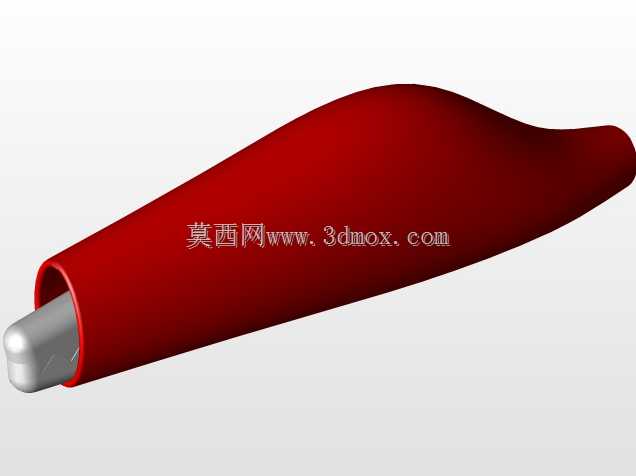

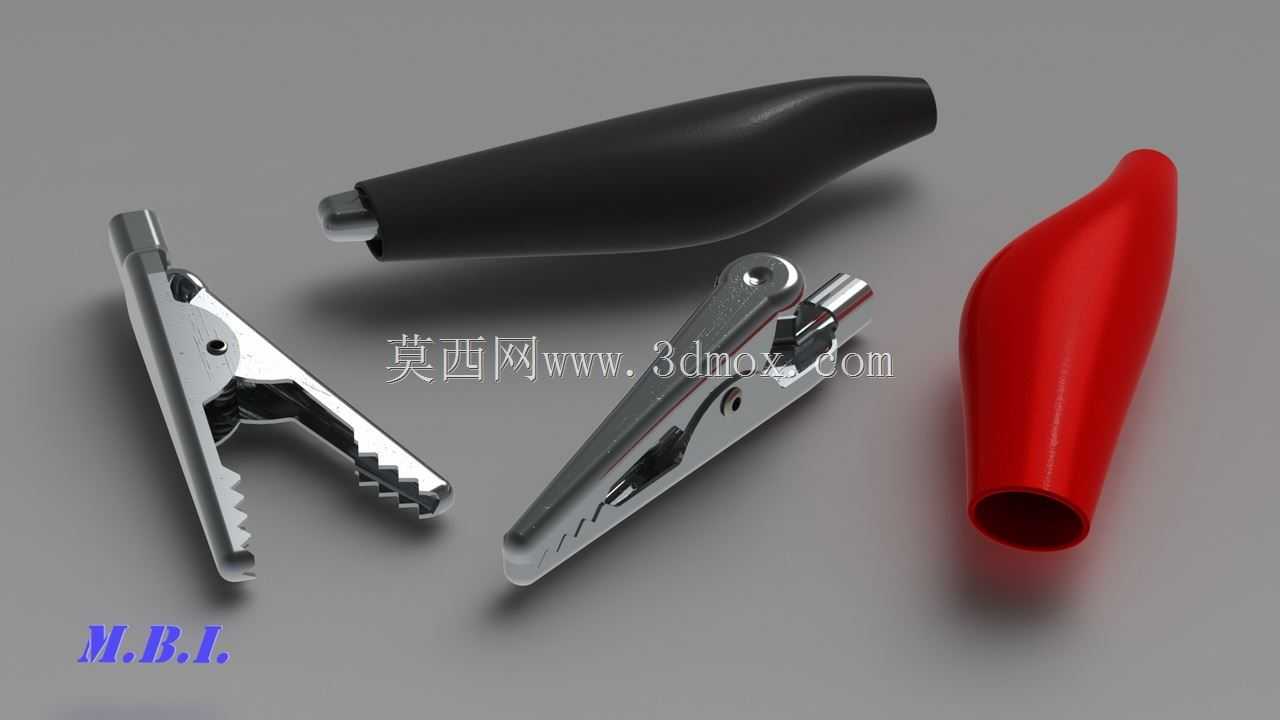

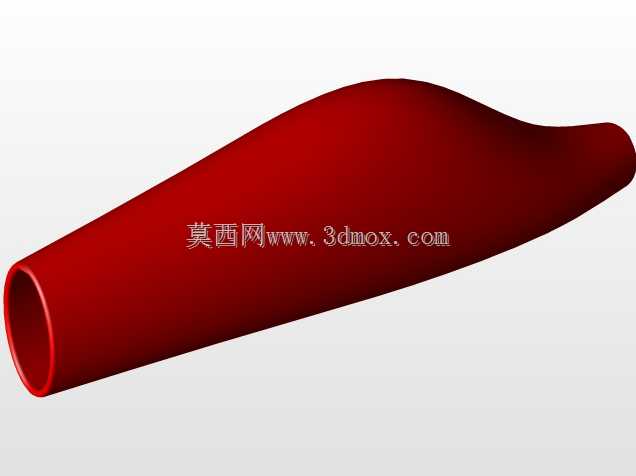

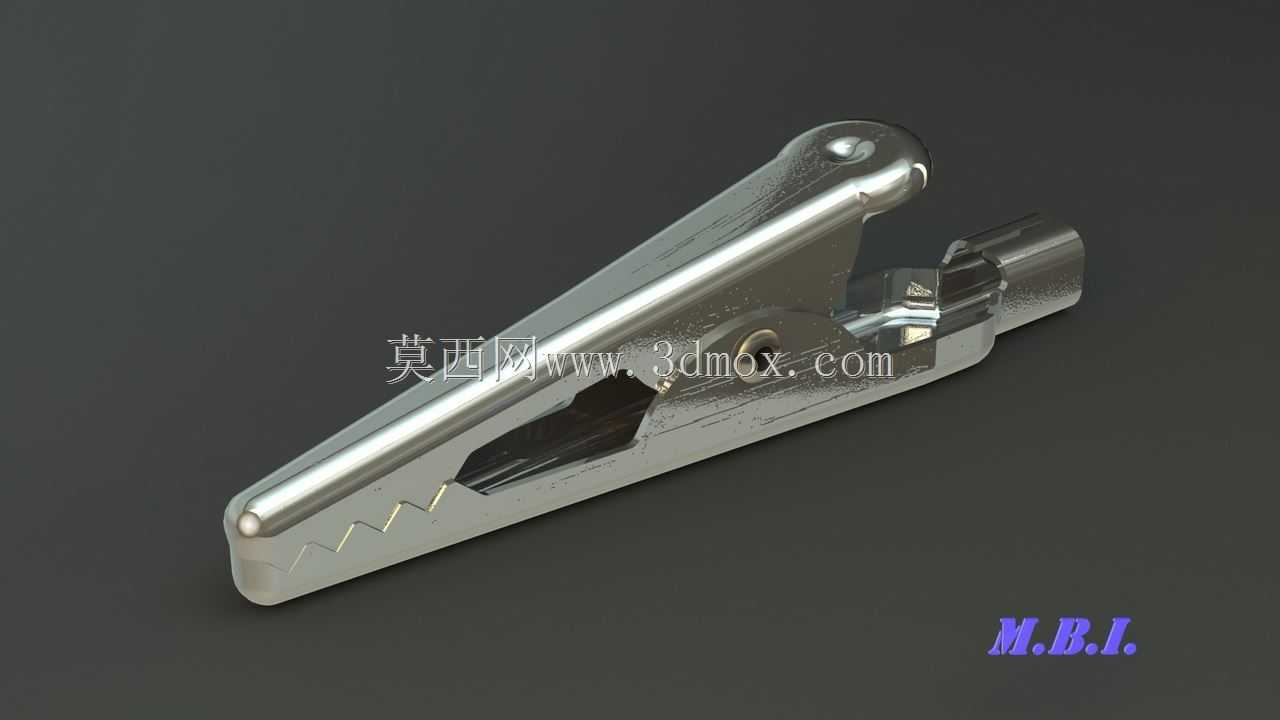

这款35mm规格的鳄鱼夹是电气测试、临时接线场景中极为常用的导电夹持连接件，广泛应用于电子电路调试、蓄电池临时接驳、电气设备检修、实验教学接线等场景，能够实现导线与被测点位、接线端子之间的快速可拆卸连接，无需拧动螺丝或焊接，大幅提升临时接线的操作效率，在低压电气作业、电子DIY、汽修电路检修领域都有极高的使用频次。产品整体由金属夹体与绝缘护套两部分构成，金属夹体采用冲压成型的弹性金属结构，夹身中段设置转轴与扭力弹簧，依靠弹簧的预紧力提供夹持力，夹口位置设计有交错的锯齿形咬合齿，能够在夹持圆形导线、扁平端子、金属柱体时增加接触摩擦力，避免拉扯导线时夹体松脱，同时锯齿结构能够刺破接线点位表面的氧化层，降低接触电阻，保证导电连接的稳定性，夹尾位置设计有压接接线位，可通过压接方式将导线线芯与夹体牢固固定，避免导线拉扯时从夹体脱落。外部配套的绝缘护套采用软质绝缘材料注塑成型，外形贴合金属夹体的轮廓曲线，护套完全包裹金属夹体的手持操作区域，仅露出夹口咬合部分与尾部接线压接位，既能够在操作人员手持夹体进行接线操作时隔绝电流，避免触电风险，也能够防止相邻的两个鳄鱼夹意外接触造成电路短路，护套表面做了微弧面的流线型设计，符合人手捏持的操作手感，长时间操作也不易产生硌手的不适感。在设计过程中，整体夹持长度控制在35mm，属于中小规格的鳄鱼夹尺寸，既能够满足常规0.5-6平方毫米导线的夹持需求，也不会因为尺寸过大占用过多的布线空间，夹体张开的最大角度经过反复校核，既能够保证最大可夹持5mm厚度的接线端子，也不会因为张开角度过大导致弹簧超出弹性形变极限出现塑性变形，绝缘护套的壁厚控制在1.2mm，既能够满足500V以下低压作业的绝缘防护要求，也不会因为壁厚过大导致夹体整体过于臃肿，夹体的转轴位置采用翻边铆接结构，保证夹体反复开合数千次也不会出现转轴松脱、夹体错位的问题，金属夹体表面做了镀镍处理，既能够提升金属表面的抗氧化能力，避免长期使用后表面生锈导致接触电阻升高，也能够提升夹体的外观质感，减少日常使用中的磨损痕迹。安装使用时，仅需要将导线端部的绝缘层剥除8-10mm，将裸露的线芯插入夹尾的压接套管内，用压线钳压紧即可完成导线与夹体的装配，捏持绝缘护套位置即可控制夹口开合，对准需要连接的点位松开即可完成夹持固定，操作门槛极低，无需专业工具即可完成快速接线。
