多规格直插式IC插座电子接插件

在电子制造、电路板组装、原型开发以及各类电控设备生产场景中，直插式IC插座是保障芯片可替换性、降低焊接返修成本的核心连接配件，广泛应用于消费电子主板、工业控制板卡、教学实验电路、嵌入式开发板等各类需要搭载双列直插封装集成电路的场景中，能够避免芯片直接焊接在PCB板上带来的拆焊损伤、芯片报废问题，同时方便后期的芯片升级、故障排查与元件替换，大幅提升电路组装与维护的效率。

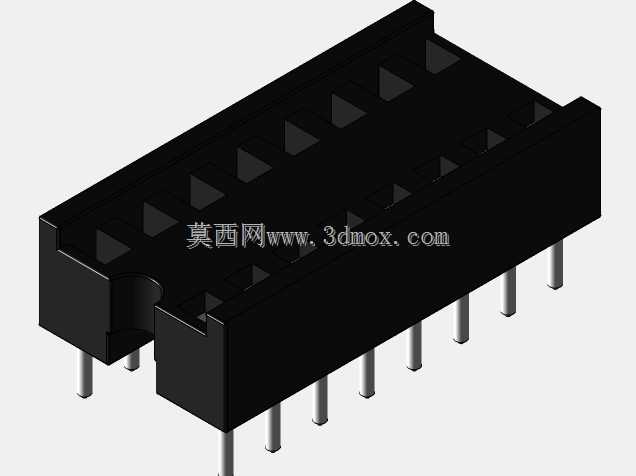

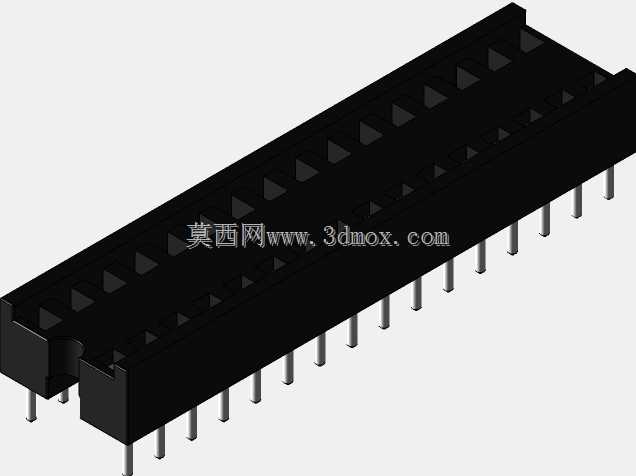

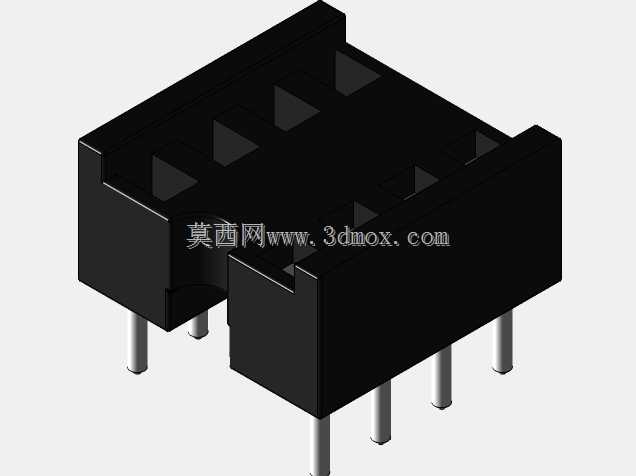

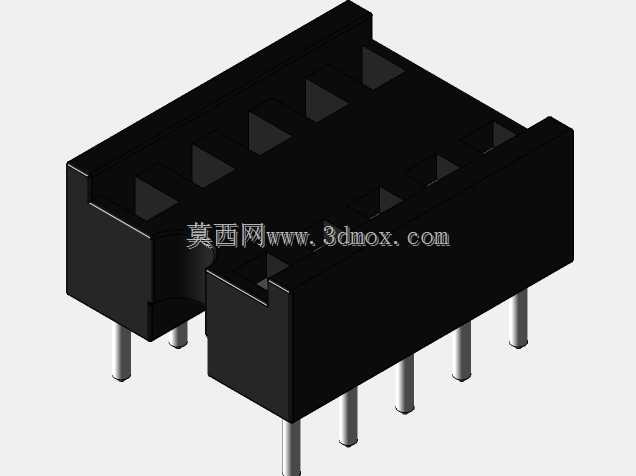

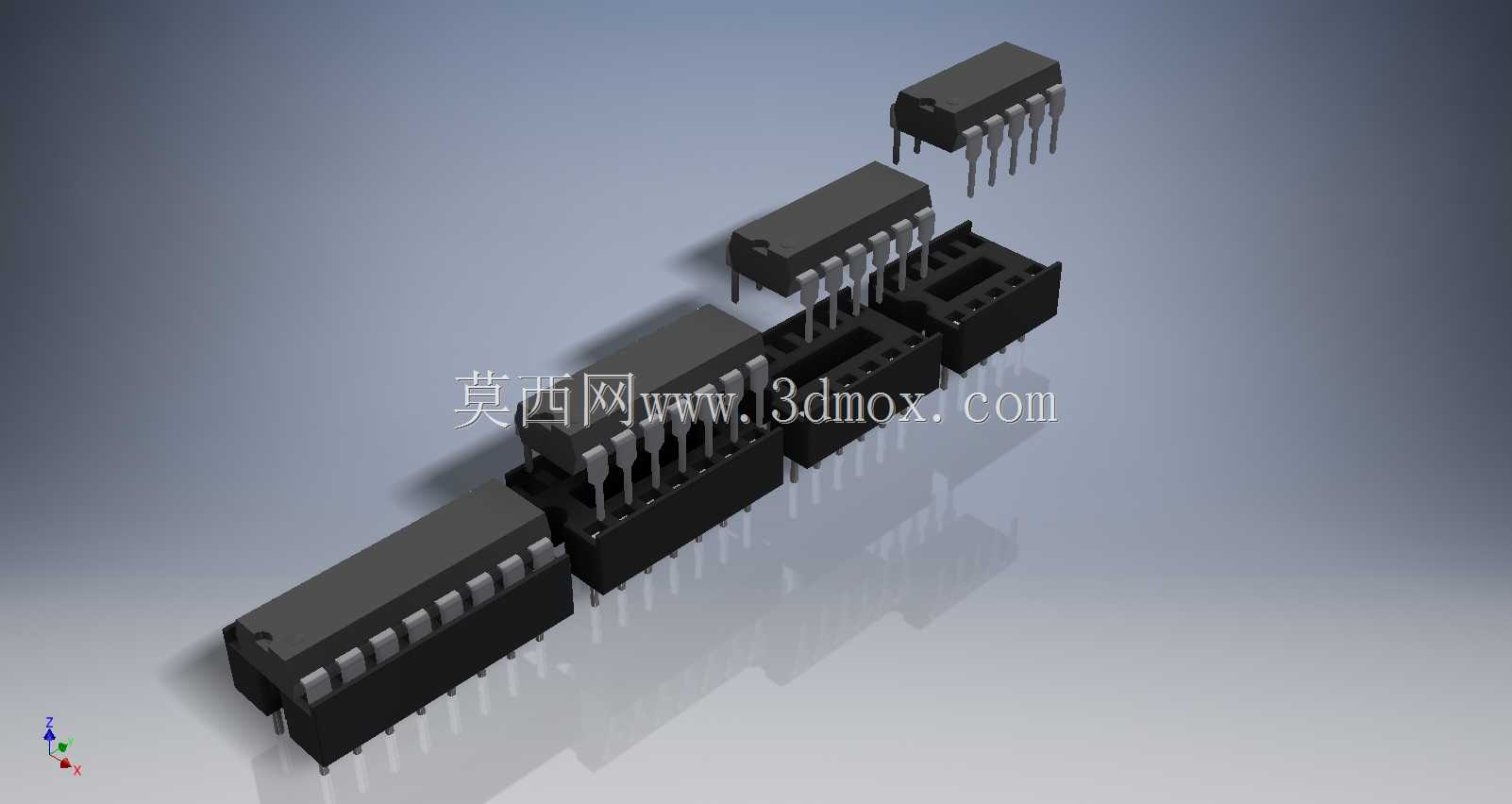

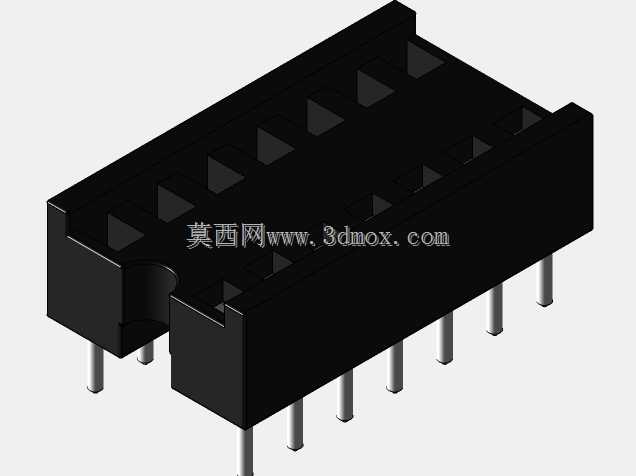

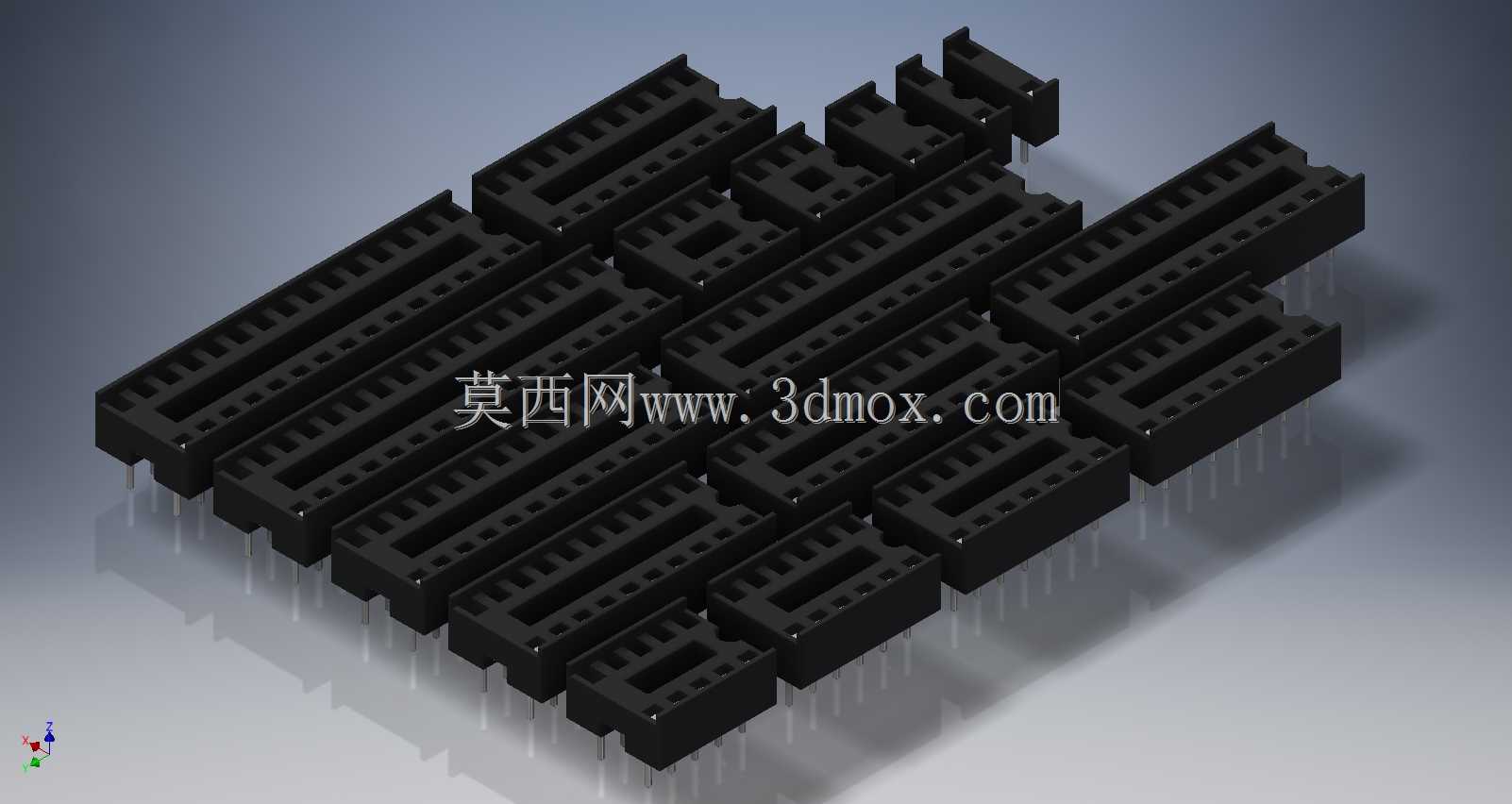

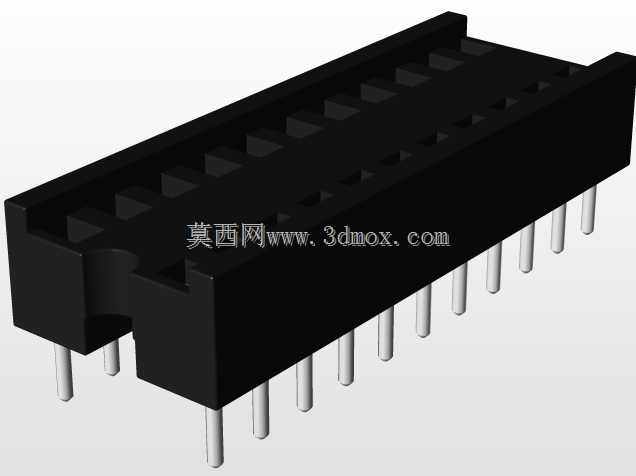

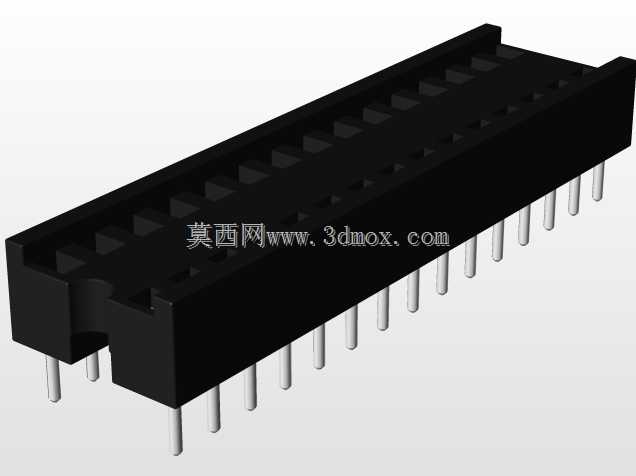

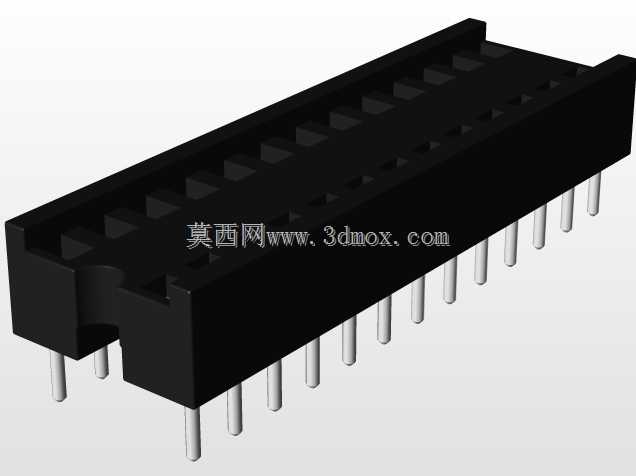

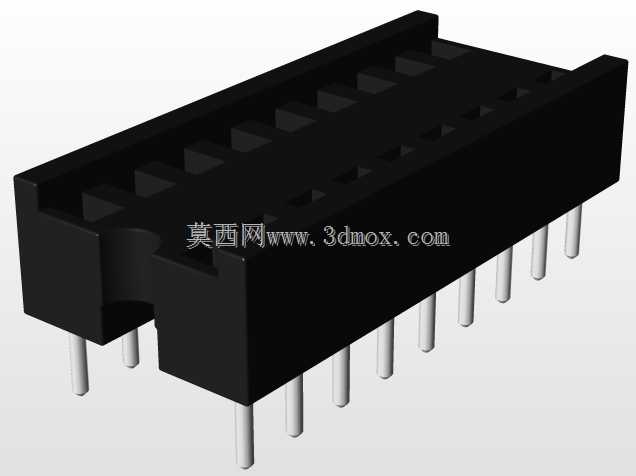

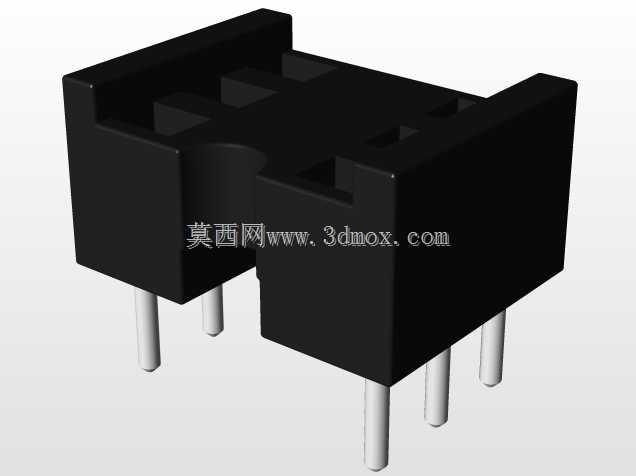

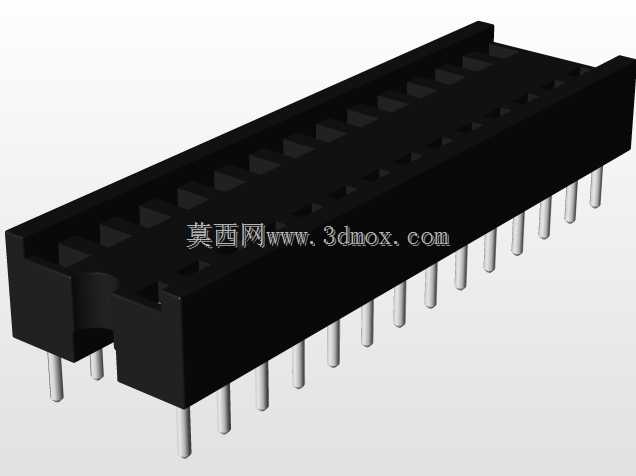

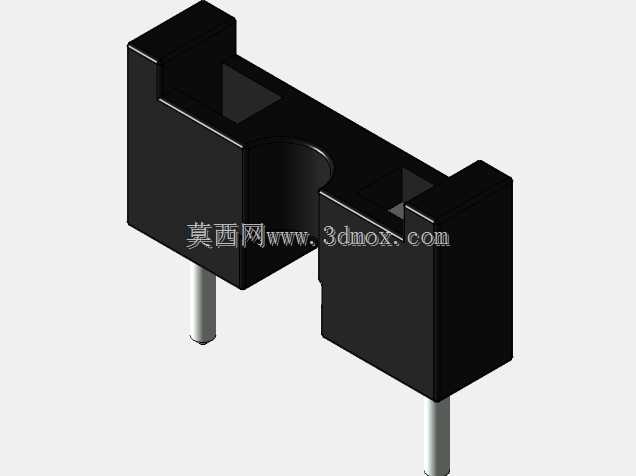

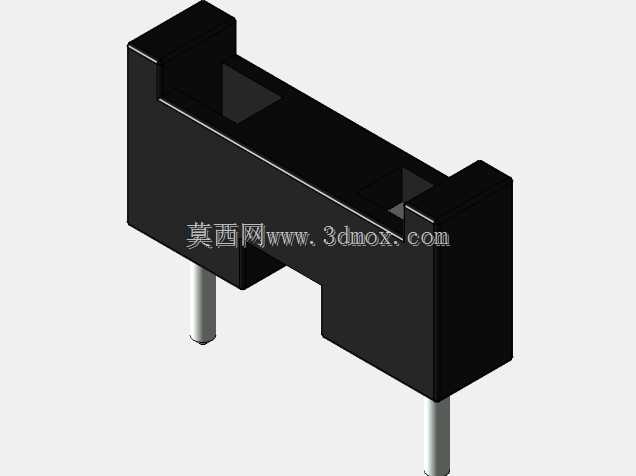

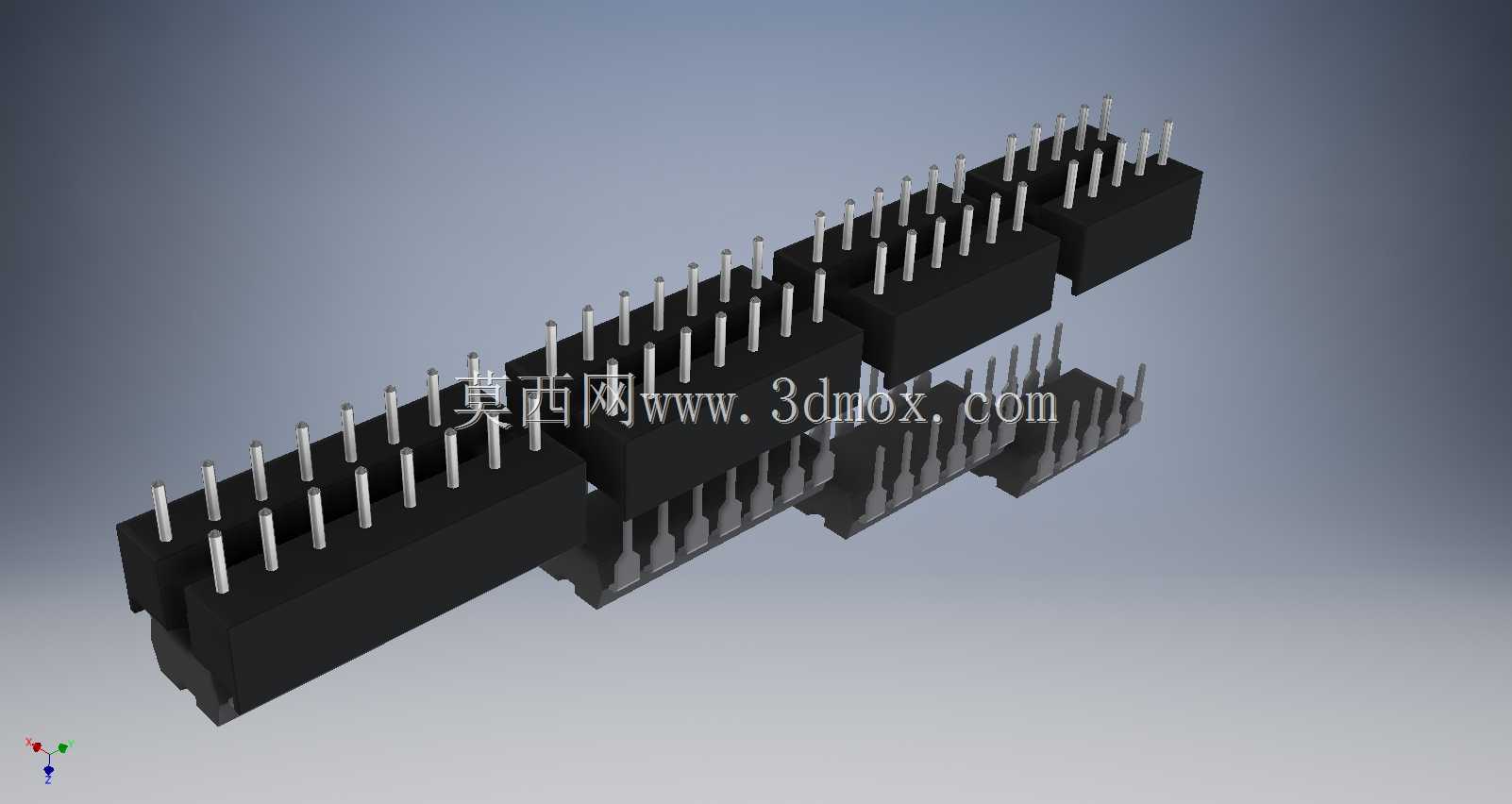

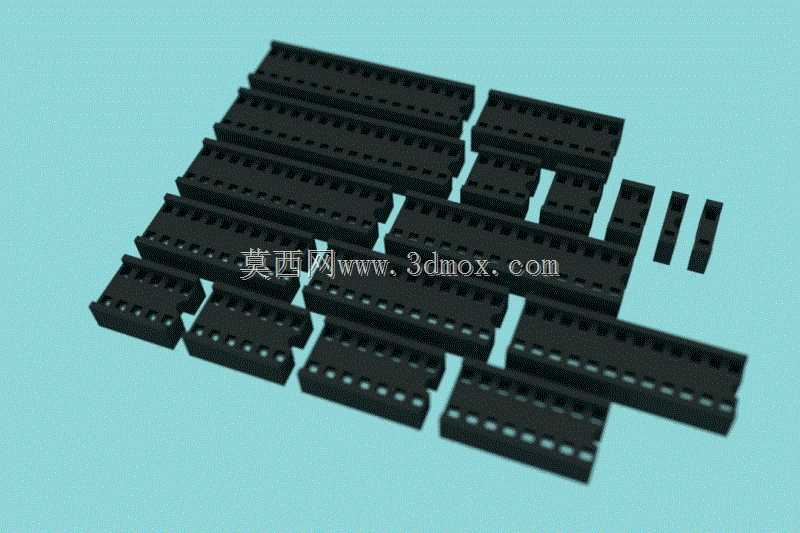

本次呈现的系列IC插座覆盖从2Pin到32Pin的全规格双列直插型号，能够适配市面上绝大多数常规引脚数的DIP封装集成电路，包括常见的逻辑芯片、运算放大器、存储芯片、小型单片机等元件，满足不同电路设计的引脚连接需求。产品采用标准2.54mm网格间距设计，完全匹配通用PCB板的标准孔位布局，无需额外调整板卡开孔尺寸即可直接完成安装，适配行业通用的波峰焊、手工焊等焊接工艺，安装操作便捷，引脚对位精度高，能够有效减少焊接过程中的连锡、虚焊问题。

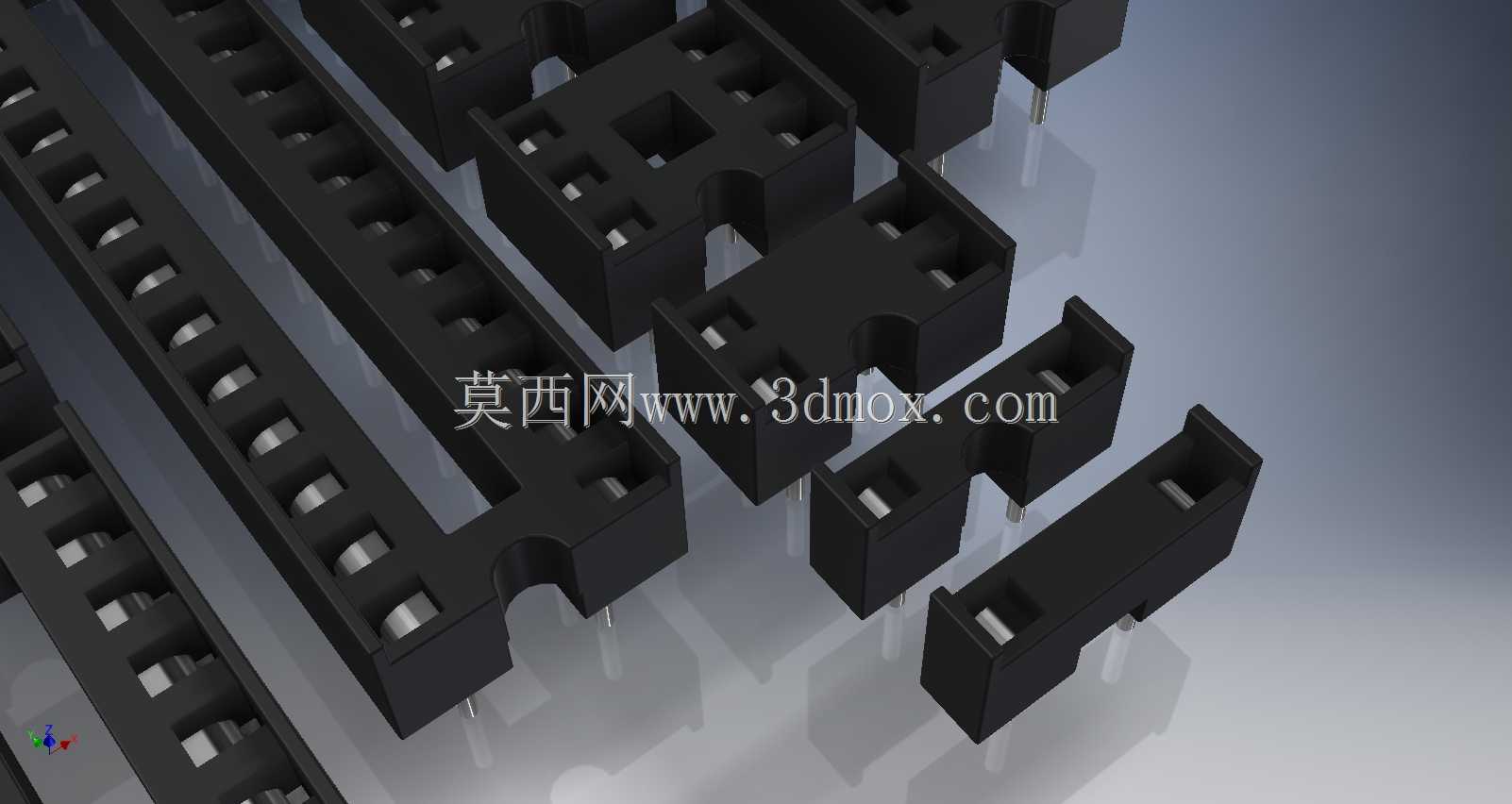

在设计思路上，该系列插座采用统一的基座外形逻辑，不同引脚数的产品保持宽度方向尺寸一致，仅随引脚数量调整长度方向尺寸，既方便PCB设计时的布局对齐，也能适配批量生产中的统一 pick-and-place 贴装工艺要求；插座基座采用耐高温绝缘工程塑料制作，能够承受焊接过程中的高温冲击，不会出现基座变形、引脚移位的问题，内部接触端子采用弹性导电材质，每一个引脚位都设置有独立的弹性夹持结构，芯片引脚插入后能够保持稳定的接触压力，避免长期使用过程中出现接触不良、信号传输中断的问题，同时插拔力度适中，既不会出现芯片插装后松动脱落的情况，也不会因为夹持力过大导致芯片插拔困难、引脚弯折。

从安装边界来看，全系列插座的引脚伸出长度统一，焊接后在PCB板背面的焊脚高度一致，不会出现引脚过长导致的板间干涉、或者引脚过短导致的焊接强度不足问题；基座高度保持统一规格，安装后芯片与PCB板之间留有均匀的散热间隙，既能够避免芯片工作时的热量直接传导到板卡上，也能方便后期的芯片拆卸操作，不会因为基座贴板过紧导致拆取工具无法伸入。不同引脚数的产品长度尺寸随引脚数线性变化，设计人员在进行PCB布局时可以快速核算占用空间，灵活排布不同规格的插座位置，适配高密度板卡的布局需求，同时所有规格的插座定位孔位置、引脚直径参数完全统一，能够兼容通用的IC插座安装规范，无需为不同引脚数的插座单独设计安装规则，大幅降低电路设计的重复工作量。
