工业级三相防水电源连接器结构设计

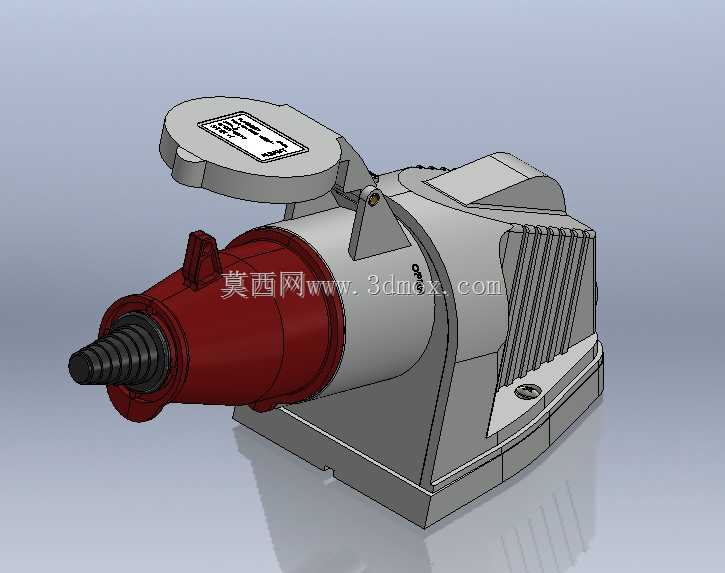

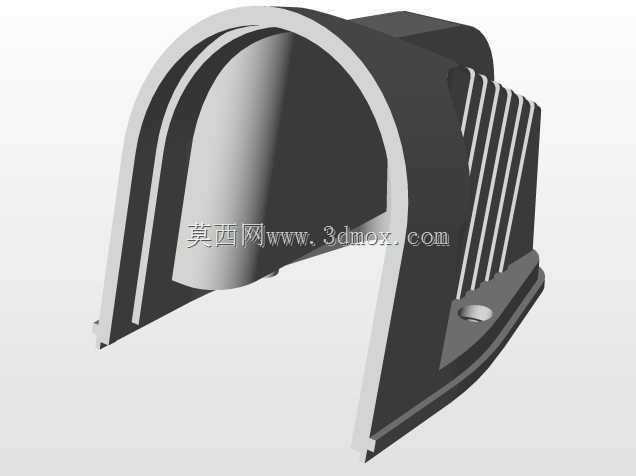

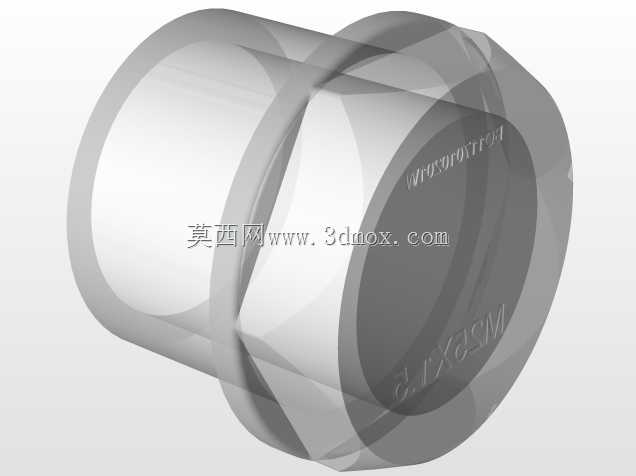

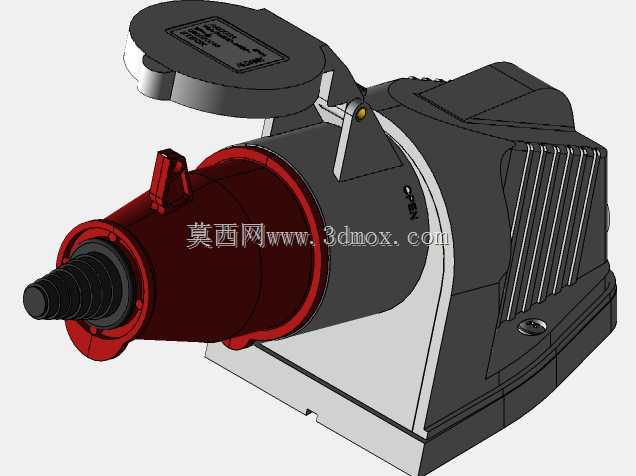

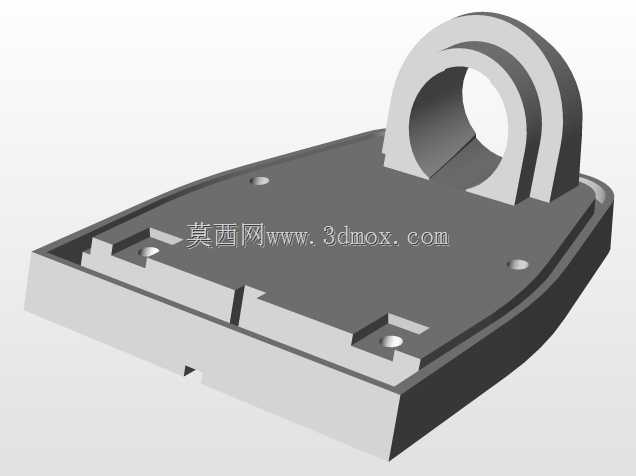

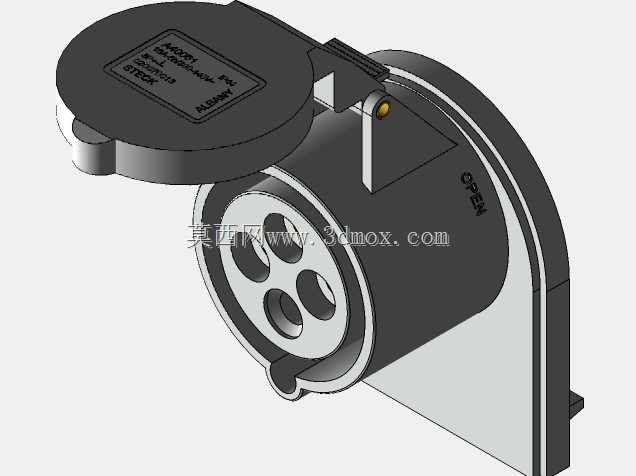

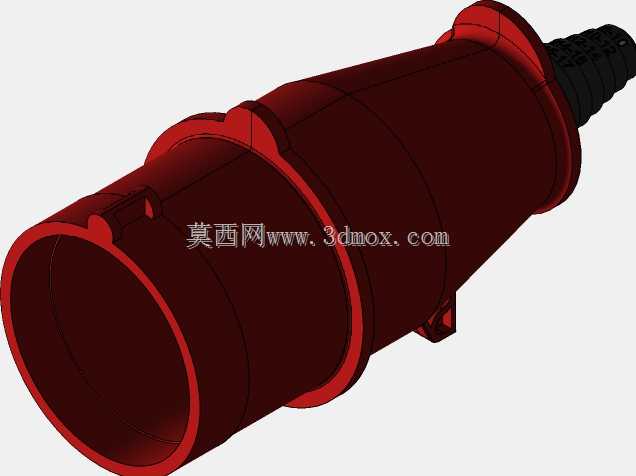

这款三相工业电源连接器主要面向工业现场的临时供电、设备接驳、户外作业配电场景设计，常见于建筑工地临时用电、港口码头设备供电、厂区生产线移动设备接驳、户外展会临时配电、大型演出设备供电等复杂工况环境，承担三相动力电源的安全连通与分断功能，能够在多尘、潮湿、存在轻度机械碰撞的使用场景下，为380V电压等级的三相用电设备提供可靠的电气连接，避免因连接松动、进水进尘引发的供电故障或安全隐患。产品在功能设计上充分考虑工业场景的使用痛点，翻盖式防护盖结构在插头未对接状态下可以完全遮盖插座内部的导电插套，配合盖体与基座之间的密封结构，能够有效阻挡粉尘侵入、液体飞溅，即使在户外突发降雨、场地洒水降尘的场景下，也能保证插套内部的干燥洁净，避免出现绝缘下降、短路等问题。连接器的插合端采用红圈标识的导向定位结构，不同规格的连接器采用差异化的插销位置排布，从结构上杜绝不同电压、不同极数的连接器误插问题，操作人员在插接时无需反复对位，顺着导向结构推入即可完成精准对接，插合到位后自带的卡扣结构会自动锁止，防止设备运行过程中受线缆拖拽导致连接松脱，分断时按压解锁卡扣即可顺利拔出，操作便捷省力。基座部分的散热筋结构并非装饰设计，而是针对大电流通电工况下的温升问题做的针对性优化，通过增加基座外壳的散热面积，将导电部件通电产生的热量快速传导散发，避免长期满负荷运行时内部温度过高加速绝缘部件老化，延长产品的整体使用寿命。线缆接入端采用锥度锁紧的防水格兰头结构，适配对应线径的重型橡套电缆，拧紧锁紧螺母后可以抱紧线缆外护套，既可以防止外力拉扯线缆时内部接线端子松脱，也能阻挡液体顺着线缆间隙渗入连接器内部。安装底座采用带固定孔的卧式结构，安装边界充分考虑工业现场的标准安装位尺寸，既可以通过螺栓固定在设备外壳、墙面、配电箱面板上，也可以配合临时支架做移动点位的固定安装，底座的轮廓做了圆弧过渡处理，没有尖锐棱角，避免现场操作人员磕碰受伤。整体外壳采用高强度工程塑料材质，具备优异的抗冲击、耐老化性能，即使不慎从常规安装高度跌落，也不会出现壳体开裂、结构损坏的问题，能够适应工业现场粗放的使用环境。
