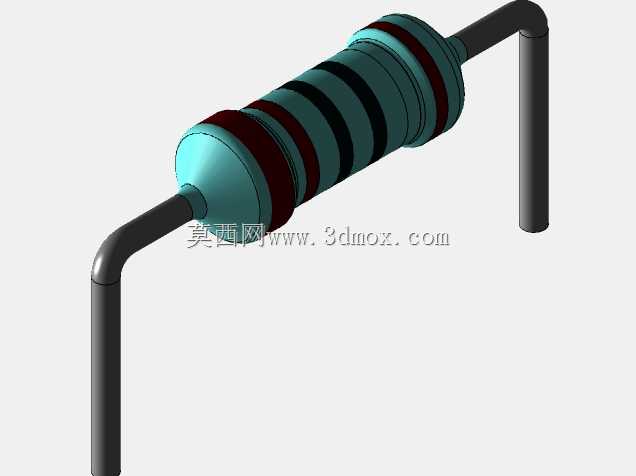

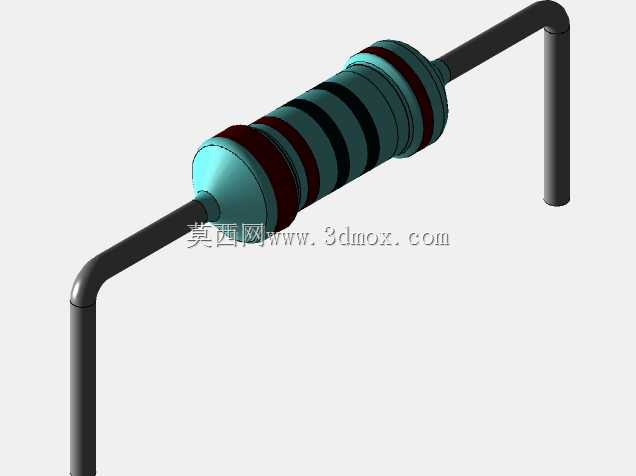

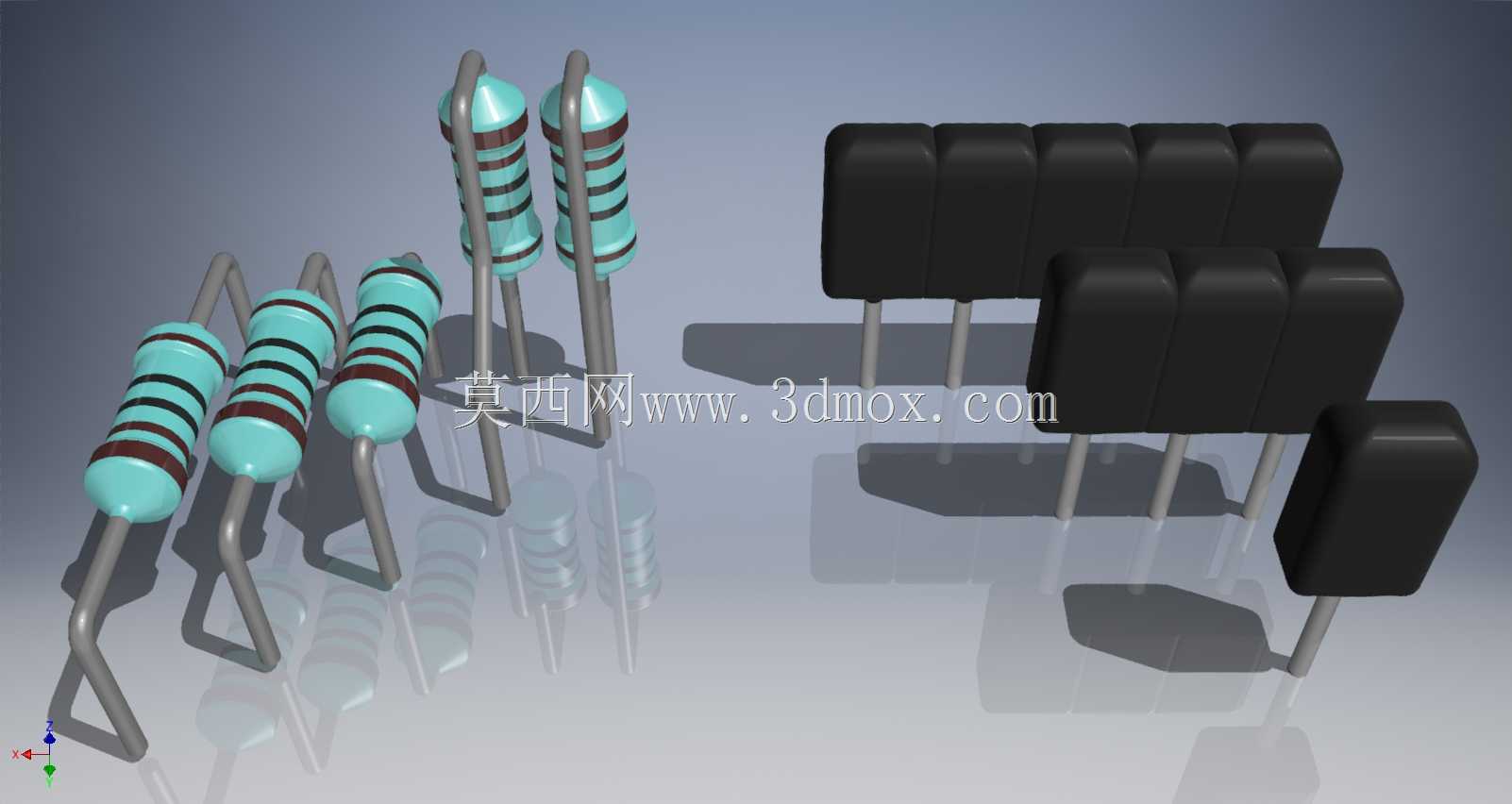

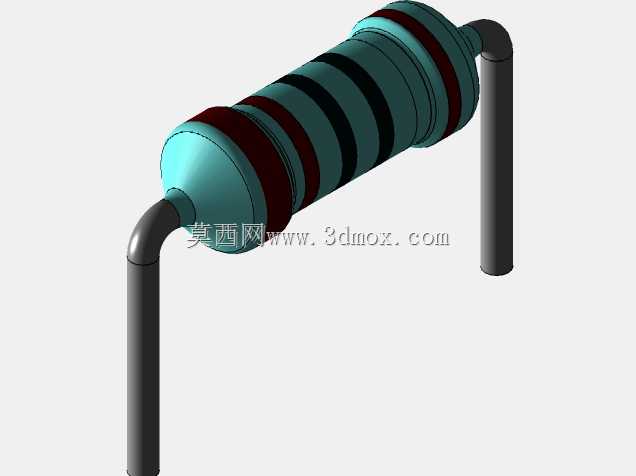

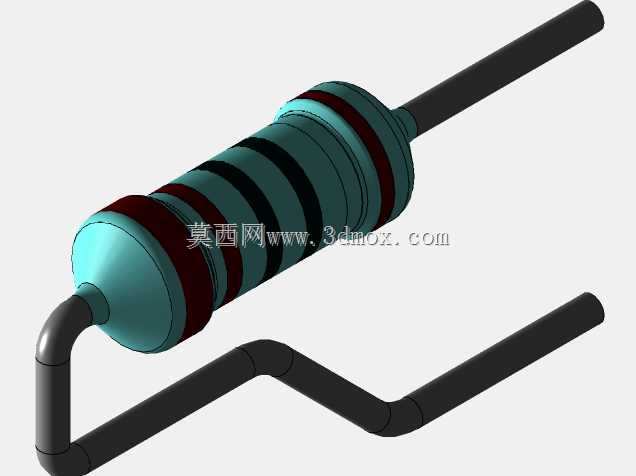

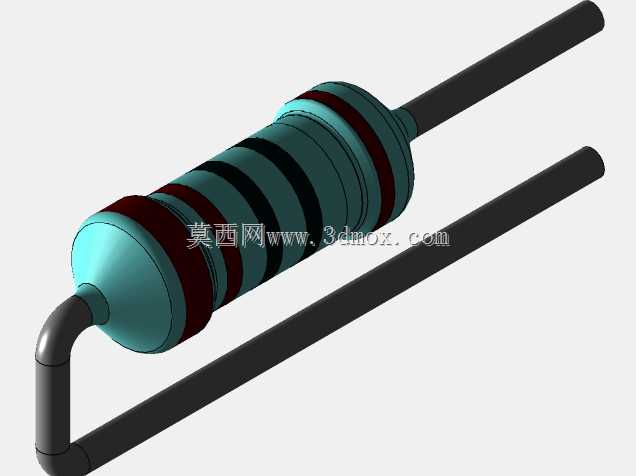

在消费电子、工业控制板卡、通信设备、仪器仪表等各类电子硬件的生产研发场景中,直插式电阻与电阻网络是电路板上最基础也最核心的无源器件,承担着分压、限流、阻抗匹配、信号调理等关键作用,是每一块PCB板上用量最大的基础元件之一。本次呈现的两类直插电阻元件,分别为轴向引线色环电阻与单列直插式电阻网络,覆盖了单路阻流与多路并行阻排的两类常用直插电阻应用需求。轴向引线色环电阻采用经典的陶瓷基体涂覆色环标识的结构,通过不同颜色的环带标注电阻阻值与精度参数,引线采用弯折成型设计,可适配波峰焊、手工焊等多种焊接工艺,弯折后的引线间距可适配标准2.54mm网格的PCB焊盘,安装时可根据板件空间选择立式或卧式安装方式,引线的弯折角度经过标准化设计,既保证焊接时的引脚强度,也避免引线根部受力导致瓷体开裂。单列直插式电阻网络将多颗参数一致的电阻集成在同一阻燃塑封壳体内,所有电阻的一端共接为公共引脚,其余引脚独立引出,相比单颗电阻分散布局的方案,可大幅节省PCB板上的安装空间,减少板上元件的焊接点位,提升批量生产的焊接效率,同时保证多路电阻的参数一致性,在数字电路的上拉、下拉总线应用中优势显著。两类元件均采用2.54mm标准引脚间距设计,可完美适配行业通用的面包板、万能板、量产PCB的焊盘尺寸,宽支架版本的电阻网络可通过矩形排列的方式扩展引脚极数,根据电路实际需求选择对应极数的型号,无需额外调整板件布局。在实际电路设计中,色环电阻多用于电源回路限流、模拟信号分压、RC滤波回路等单路阻性需求场景,电阻网络则多用于IO口电平匹配、并行总线上下拉、多通道信号调理等需要多路同参数电阻的场景,两类元件的引脚长度均预留了足够的成型余量,生产加工时可根据板件的安装高度要求修剪引脚长度,塑封与瓷体的封装均满足无铅焊接的耐温要求,可适配常规的回流焊、波峰焊温度曲线,不会出现封装开裂、标识脱落的问题。
- 上一篇:KJD18型三相电机启停控制装置
- 下一篇:2.54mm间距跳线接插件结构设计
- 全部评论(0)
- 模板大小: 6.41 MB
- 售价:5金币
- 下载次数: 1366
- 系统要求: Autodesk Inventor,STEP / IGES,STEP / IGES,STEP / IGES,Autodesk Inventor,STEP / IGES,Rendering,Autodesk Inventor,STEP / IGES,STEP / IGES,Autodesk Inventor,Other,Autodesk Inventor,OBJ,OBJ,Other,STEP / IGES,Autodesk Inventor,Other,Other,OBJ,Other,Other,
- 软件分类: 通用机械零部件
