带锥台座的组合式支撑连接构件

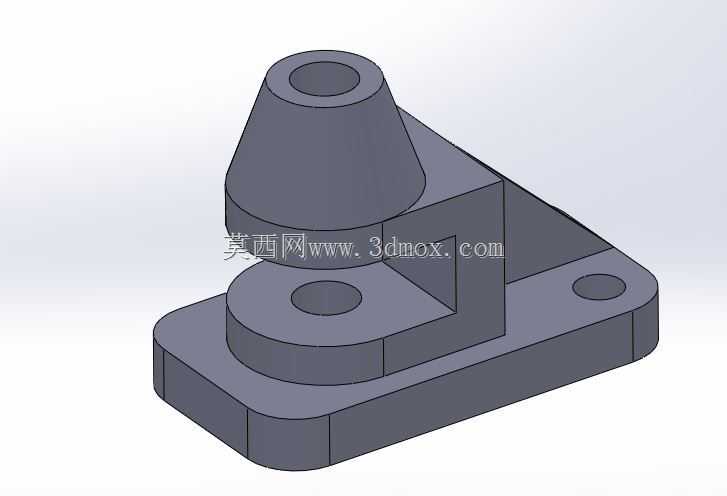

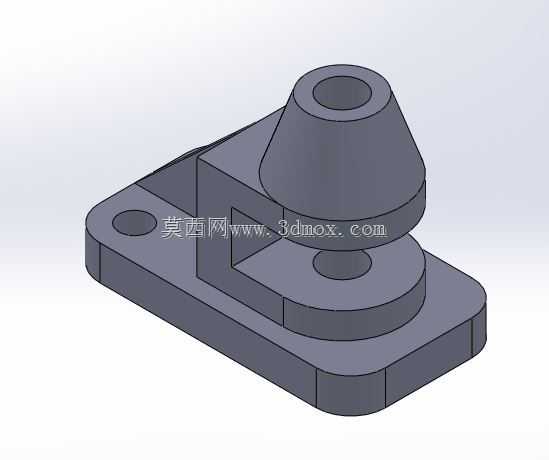

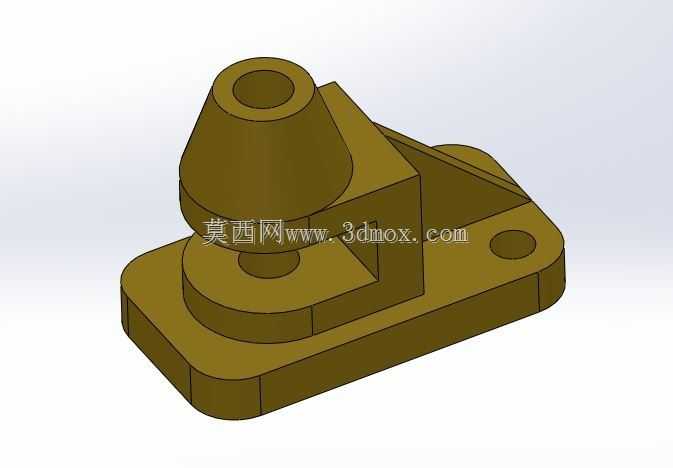

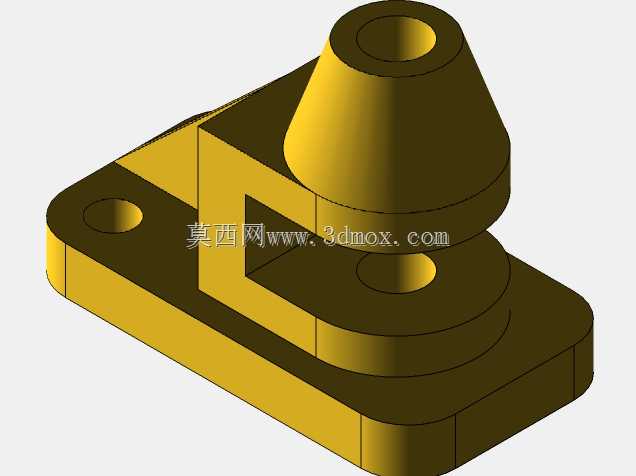

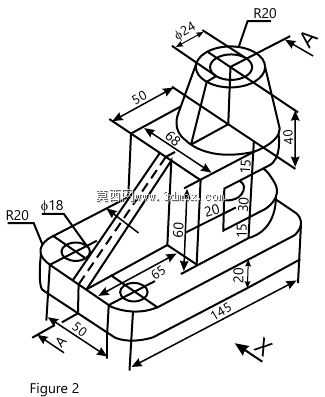

该支撑连接构件广泛应用于工业生产设备的机架连接、工装夹具的定位支撑、小型动力单元的承载安装场景中，可作为设备上部功能模块与底部安装基面的过渡承载结构，承担上部载荷传递、安装定位基准、结构刚性强化的核心作用，在轻工生产线、小型加工设备、检测仪器台架等场景中都能适配使用。从功能特性来看，该构件采用一体化组合结构设计，底部为带安装孔的长方形安装底座，底座两端设置带孔的凸耳结构，可通过螺栓穿过直径18的安装孔将整个构件固定在安装基面之上，底座总长度为145，宽度方向安装孔中心距为50，安装时只需在基面预留对应孔位即可完成快速固定，安装边界清晰，不会与周边相邻构件产生干涉。底座上方设置垂直立板结构，立板与底座之间通过斜向加强筋连接，大幅提升立板的抗弯折能力，避免上部载荷过大导致立板变形，立板上预留的槽位可用于穿设管线或安装附属检测元件，立板高度为60，厚度方向尺寸为20，可适配常规小型功能模块的安装高度需求。立板上方设置过渡连接块，连接块上方为带圆弧过渡的锥台结构，锥台顶部为直径24的圆柱安装面，顶部外轮廓圆角为R20，锥台总高度为40，该部分可用于安装轴承座、小型导向套、传感器支架等上部功能部件，圆弧过渡设计可有效降低应力集中，提升锥台部分的抗疲劳强度。设计过程中充分考虑了加工工艺性与结构刚性的平衡，所有转角处均设置合理的工艺圆角，避免铣削加工时出现应力开裂，加强筋的布置方向与主要受力方向保持一致，在不额外增加整体重量的前提下最大化提升结构承载能力，各部分尺寸标注均以安装基准面为起点，方便加工时的尺寸定位与检测，同时整体结构采用对称式布局，可适配左右两侧的安装需求，无需额外制作镜像构件，降低生产与备件储备成本。
