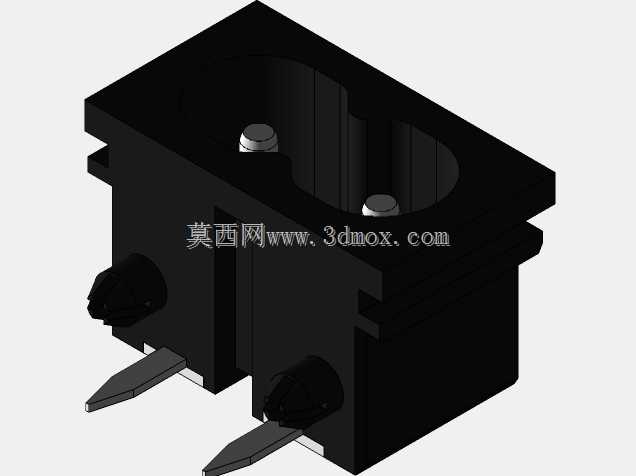

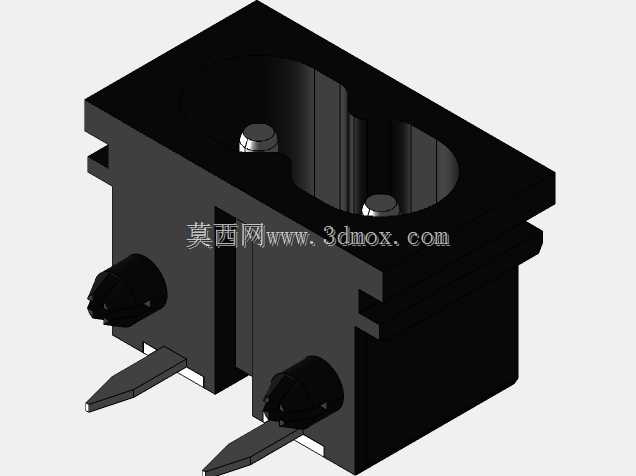

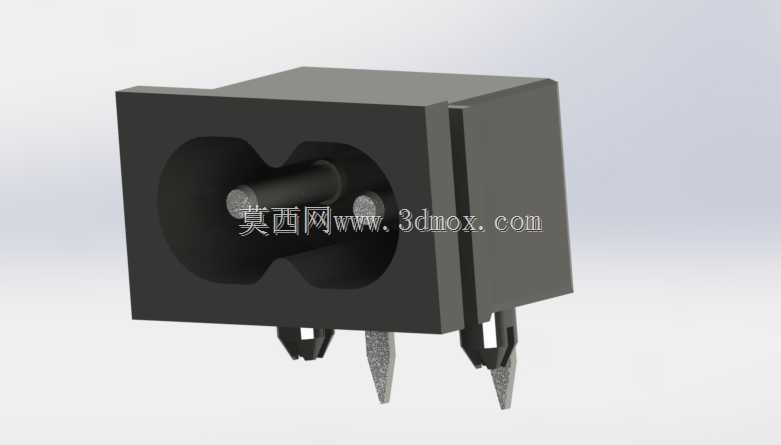

IEC C8八字尾交流电源输入插座结构

这款IEC C8型交流输入连接器，是民用及工业小功率电子设备上应用极广的电源接入部件，日常能在笔记本电源适配器、小型桌面音响、液晶显示器、机顶盒、便携医疗检测设备、低压工控仪表等产品上见到它的身影，承担着将市电交流电能安全导入设备内部电源模块的核心作用，是设备与外部供电网络衔接的第一道电气连接节点。

从功能特性来看，这款连接器适配220V与110V双电压等级的交流供电场景，采用两孔八字形的接口结构，能够与对应规格的C7型八字尾电源线实现可靠插拔配合，接口内部的插合结构做了防反插限位设计，插合时的接触弹片采用高弹性铜材制作，表面做镀镍处理，既能够保证长期插拔后的接触压力稳定，避免接触不良导致的接头发热问题，也能抵御日常使用环境中的潮气、盐雾侵蚀，降低接触电阻增大带来的安全隐患。连接器的绝缘本体采用阻燃级工程塑料注塑成型，能够满足电气安规中的耐燃、耐高压击穿要求，在出现异常过流、局部温升过高的情况时，能够有效阻隔火焰蔓延，提升设备使用的安全系数。

在设计思路上，这款连接器充分平衡了安装便捷性、结构可靠性与空间占用需求。本体采用方块式直插结构，底部伸出的两个插脚为PCB直插式设计，插脚做了定位台阶结构，在波峰焊工序中能够精准卡在PCB对应的安装孔位上，不需要额外的治具定位就能保证焊接后的垂直度，插脚的间距符合通用PCB布局规范，能够适配绝大多数小功率电源板的安装孔位设计。接口端的八字形插孔做了导向倒角处理，用户在插拔电源线时不需要刻意对准角度，顺着倒角就能顺利插入，降低了盲插时的操作难度，也能避免蛮力插错导致的接口内部结构损坏。本体两侧设置了嵌入式卡扣结构，当连接器插入设备外壳的对应安装方孔后，卡扣能够自动卡紧在外壳内壁上，不需要额外打螺丝或者点胶固定，既减少了装配工序的零件数量，也能保证连接器在设备外壳上的固定强度，承受日常插拔电源线的外力时不会出现松动、内陷的问题。

从安装边界与尺寸适配来看，这款连接器的本体外形方正，整体厚度控制在小功率设备外壳的常规壁厚适配范围内，安装后突出外壳表面的高度符合IEC连接器的标准尺寸要求，不会因为突出过多影响设备的整体外观平整度，也不会因为嵌入过深导致电源线插合不到位。底部插脚的长度刚好适配常规厚度的PCB焊接需求，伸出PCB背面的长度满足波峰焊的吃锡要求，不会因为引脚过长导致焊盘连锡，也不会因为引脚过短导致焊接强度不足。连接器本体的外围尺寸预留了足够的安规爬电距离，在PCB布局时，高压引脚周边不需要额外做过大范围的净空处理，能够帮助工程师压缩电源板的整体占用空间，适配小型化设备的内部布局需求。
