10针3.8mm节距垂直安装铁氧体磁芯变压器

　　在开关电源、工控驱动板、小型家电控制模块这类需要高低压隔离、电压变换的电路场景里，这类垂直安装的铁氧体磁芯变压器是板级电源部分的核心磁性元件，日常做PCB布局时经常会碰到这类直插式器件的选型与安装校核。不同于卧式贴装的变压器，这款垂直结构的器件在PCB上占用的横向投影面积更小，对于板上横向空间紧张、纵向空间有冗余的紧凑型控制板设计来说，能有效压缩板面占用，给周边的电容、整流器件留出更多布线余量。

　　从功能特性上看，这款器件采用铁氧体磁芯作为导磁介质，高频下的涡流损耗低，适配常见的几十kHz到上百kHz的开关电源工作频率，10个引出针脚按照3.8mm的标准节距排布，刚好匹配通用PCB板的2.54mm网格倍数孔位，不需要额外调整孔距规则，直接按照标准直插器件的焊盘规范做封装就能满足焊接要求，针脚采用直插式设计，波峰焊或者手工焊接都能获得可靠的连接强度，抗振动性能优于普通卧式薄型变压器，适合用在有小幅振动的工业设备内置板卡上。

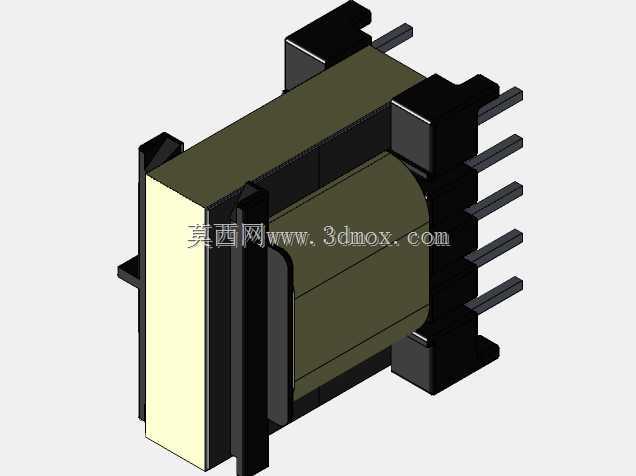

　　做这款器件的三维建模时，首先要优先锁定安装边界尺寸：针脚的排布定位是整个模型的基准，先确定10个针脚的中心坐标，保证相邻针脚中心距严格控制在3.8mm，针脚的直径按照常规直插器件的0.6mm取值，焊盘伸出PCB板面的长度预留2.5mm的焊接余量，避免建模时针脚长度不足导致焊接时无法透锡。磁芯部分采用EE型垂直对合结构，中间的绕线窗口要预留足够的漆包线绕制空间，建模时要注意磁芯对接面的贴合公差，上下磁芯的接合面预留0.05mm的装配间隙，匹配实际生产中磁芯组装后的气隙控制要求，外围的黑色绝缘骨架既要承担固定磁芯的作用，还要实现绕线组与磁芯、针脚之间的绝缘隔离，骨架上的挡边结构要完全覆盖绕线区域的侧边，防止绕线过程中漆包线滑出骨架造成耐压不良。

　　实际选型应用时，要注意这款垂直安装变压器的整机高度，磁芯顶部到PCB板面的总高度是布局时的核心校核尺寸，在做机箱内部堆叠设计时，要给变压器顶部预留至少3mm的安全距离，避免和上方的机箱盖板、其他板卡发生干涉，同时要注意变压器周边不要布置对磁场敏感的霍尔传感器、高精度采样电阻这类器件，防止漏磁影响采样精度。骨架上的定位凸台要和PCB上的对应定位孔匹配，过波峰焊时可以起到辅助固定的作用，减少焊接时器件偏移的概率。磁芯外部的固定结构采用卡扣式设计，不需要额外的钢夹固定，能减少整体物料成本，卡扣的卡合量设计在0.3mm左右，既保证磁芯对合后的紧固度，又不会因为卡扣过紧造成磁芯受力碎裂。

　　在电路功能实现上，这类10针结构的变压器通常会把初级绕组、次级绕组、反馈绕组的引出端分别排布在针脚的不同侧，初级和次级针脚之间预留足够的爬电距离，满足安规要求的电气间隙，建模时要注意针脚之间的绝缘挡墙高度，挡墙要高出针脚焊接面至少2mm，防止焊接后焊锡溢出造成初次级短路。绕线区域的圆角处理要符合实际加工工艺，骨架的绕线轴转角做R0.5的圆角，避免绕线时漆包线被棱角刮破绝缘层，造成匝间短路。日常做结构评审时，还要注意变压器底部和PCB板面之间预留0.8mm左右的间隙，既可以让焊接时的助焊剂挥发，也能避免变压器底部直接压在PCB表层走线上，造成绝缘层磨损。
