高频铁氧体磁芯变压器结构设计

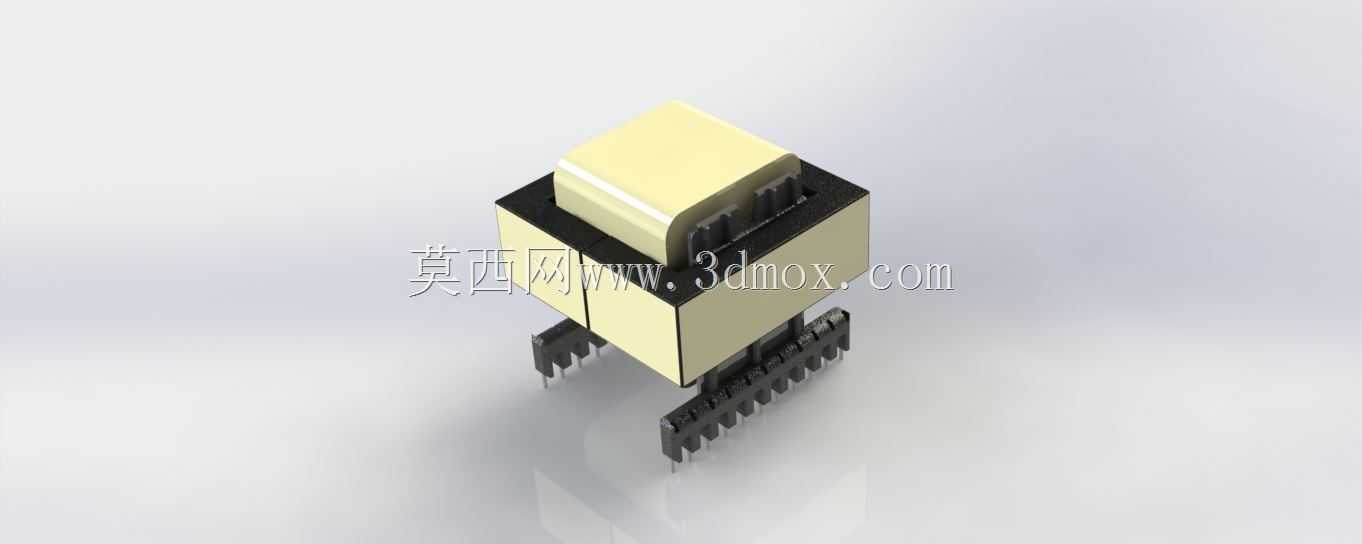

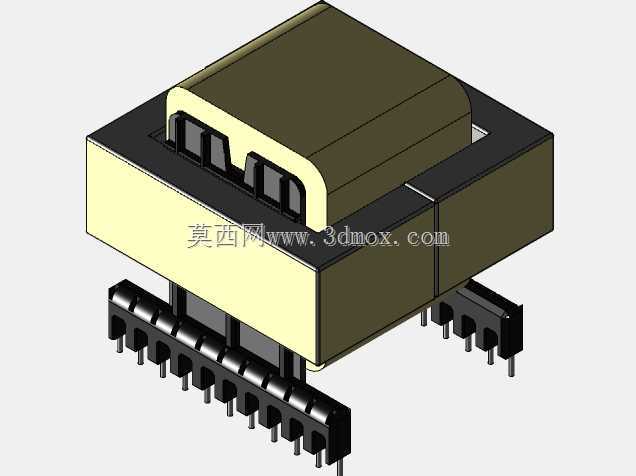

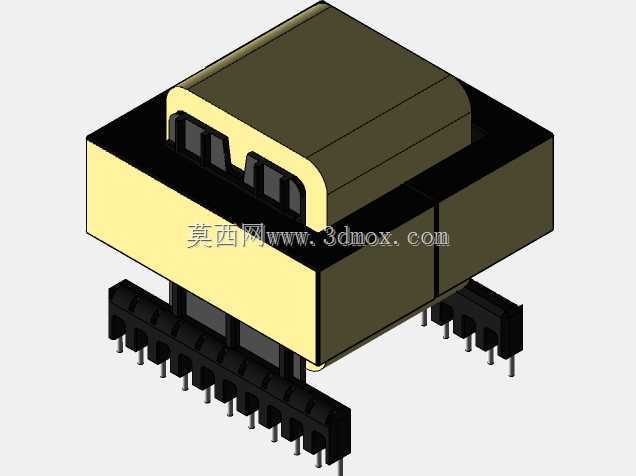

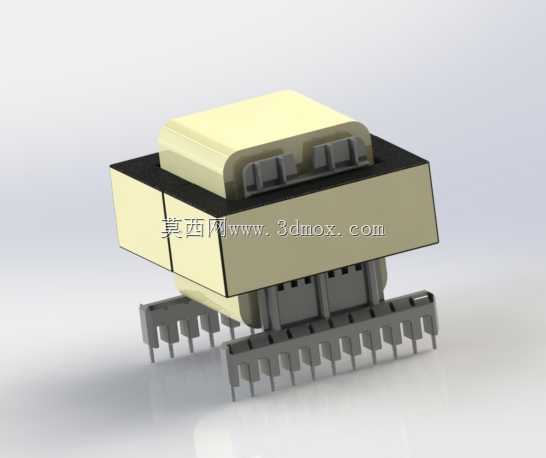

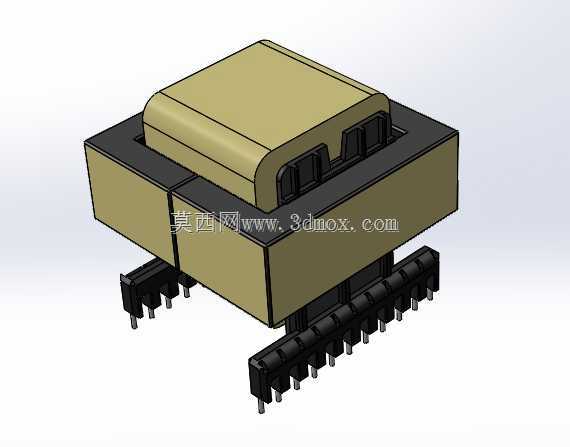

　　在开关电源、高频逆变设备、工业控制板卡的供电链路里，这类插针式高频铁氧体磁芯变压器是实现电压变换、电气隔离、阻抗匹配的核心无源器件，和工频硅钢片变压器不同，它的工作频率通常覆盖几十kHz到数百kHz区间，依赖铁氧体材料的高磁导率、低高频损耗特性，才能在小体积下实现足够的功率传输能力，避免磁芯在高频交变磁场下出现严重的温升问题。从结构设计逻辑来看，这款产品采用EE型磁芯对合的结构形式，两个E型磁芯的中柱对接形成闭合磁路，中柱位置预留的气隙可以根据实际功率需求调整，避免大电流工况下出现磁饱和问题，磁芯外侧的绝缘骨架采用耐高温工程塑料注塑成型，骨架上绕制的漆包线绕组按照初次级隔离的要求分层排布，

　　初次级之间会增加绝缘胶带或者绝缘挡墙来满足安规距离要求，绕组的引出端直接连接到骨架底部的插针上，不需要额外的引线焊接，适配PCB板波峰焊或者回流焊的自动化装配流程。安装边界上，底部的直插式引脚按照标准网格间距排布，引脚的长度、直径都匹配常规PCB板的安装孔径，器件整体的高度、长宽尺寸都做了紧凑化设计，在满足爬电距离要求的前提下尽可能压缩占用的板上空间，磁芯和骨架之间通过卡扣结构或者耐高温粘接剂固定，避免在运输、焊接过程中出现磁芯移位、绕组松动的问题。实际应用中，这类器件会根据不同的拓扑结构调整绕组匝数比，比如反激拓扑下的变压器需要兼顾储能和变压的作用，正激拓扑下则更侧重变压和隔离的性能，磁芯的有效截面积、

　　窗口面积直接决定了器件能够承载的功率等级，设计时需要核算绕组的电流密度，避免绕组铜损过高带来的异常温升，同时还要考虑绕组的寄生电容、漏感参数，这些参数会直接影响电源的EMC表现和开关器件的电压应力，很多时候会通过绕组分层绕制、增加屏蔽层的方式来优化这些寄生参数。骨架上的定位结构可以在绕线工序里实现快速装夹，适配自动化绕线设备的生产要求，磁芯外侧的绝缘包覆层既可以起到固定磁芯的作用，也能增强绕组和磁芯之间的绝缘性能，避免高压工况下出现击穿问题。在选型匹配阶段，工程师需要结合实际的工作频率、输入输出电压范围、额定功率、隔离电压要求来确认磁芯规格、绕组线径、匝数参数，这款结构的通用性较强，通过调整绕组参数就可以适配不同功率等级、

　　不同电压变比的应用场景，小功率的辅助电源、工控设备的信号隔离供电、消费类电子产品的电源模块里都能见到同结构产品的应用，插针式的安装形式相比贴片式结构，机械强度更高，承载的功率范围更大，适合在有一定振动的工业设备场景下使用，不需要额外的固定结构就可以实现可靠的板上安装。
