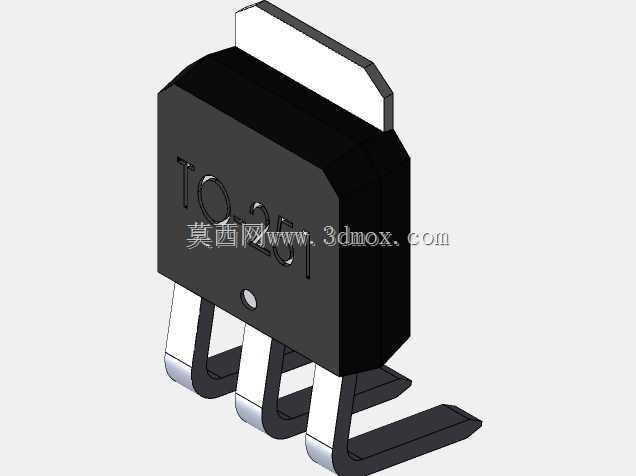

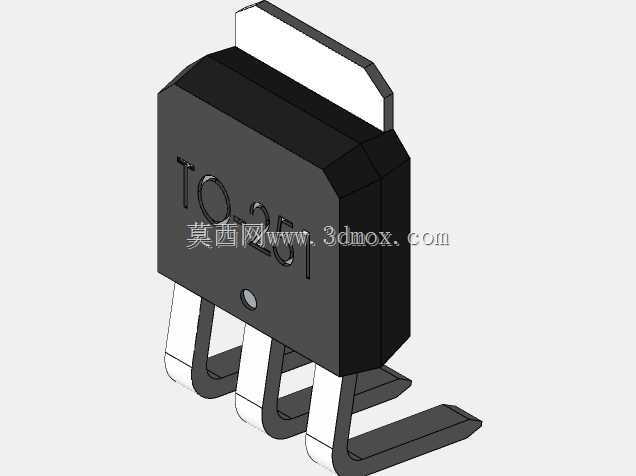

TO-251水平封装晶体管三维结构

　　在消费类电源板、工业控制驱动板、小功率电机驱动模块的PCB布局阶段，TO-251水平封装的晶体管是选型表中出现频率极高的一类分立半导体器件，这类封装的器件大多承担小功率信号放大、低压侧开关、负载通断控制的功能，和直插TO-220封装相比，它的安装高度更低，不需要额外预留螺丝固定位，适合对板上空间高度有严格限制的紧凑型设备内部使用。做PCB封装库匹配三维结构的时候，很多新手工程师容易忽略引脚成型的水平弯折角度，直接调用标准直插引脚的模型，等到实际打样回流焊或者波峰焊之后，才会发现器件本体翘起、引脚虚焊、和周边电解电容或者接插件产生空间干涉的问题，这个三维结构就是完全按照量产实际的水平成型引脚状态做的还原，

　　能直接导入PCB设计软件做3D布局校验，提前规避装配干涉的问题。从实际应用场景来看，这类水平安装的TO-251晶体管，大多用在板上空间局促的适配器、小型变频器驱动板、家电主控板上，它的三个引脚呈等间距排布，引脚弯折后本体和PCB板面保持平行，散热面可以直接贴附在PCB预留的铺铜区域，不需要额外加装绝缘粒和固定螺丝，生产时的插件效率比带固定孔的封装高不少，适合大批量流水线插件作业。设计这个结构的时候，首先还原了塑封本体的外形轮廓，本体表面的标识区域做了平整处理，边缘的脱模斜度按照实际塑封模具的出模角度做了还原，不会出现直角边导致的装配视觉误差；引脚部分的弯折半径完全按照半导体封装的行业规范设置，没有出现直角弯折的应力集中结构，

　　引脚末端的焊锡接触面做了平整处理，和PCB焊盘的接触高度完全匹配量产插件后的实际状态，不会出现模型悬浮或者穿板的问题。安装边界方面，这个结构的本体宽度、引脚伸出长度、引脚间距都严格对应JEDEC标准里的TO-251水平成型尺寸，本体距离PCB板面的高度控制在常规插件后的实际间隙范围内，布局校验的时候，只要周边器件和这个模型保留0.5mm以上的安全间隙，实际生产时就不会出现装配碰撞的问题；引脚的宽度和厚度也和实际量产的器件引脚一致，做焊盘设计的时候，可以直接参考模型的引脚截面尺寸调整焊盘宽度和长度，避免出现焊盘过大导致连锡、焊盘过小导致焊接强度不足的问题。很多工程师在做板上散热设计的时候，容易低估这类水平封装晶体管的散热路径，

　　它的散热主要依靠引脚把热量传导到PCB铺铜，还有本体表面的对流散热，这个三维结构里的引脚和本体是连续的实体结构，做热仿真的时候可以直接赋予对应的材料属性，不需要额外修正结构间隙，能更准确地模拟实际工作状态下的温度分布。另外在做整机的安规距离校验的时候，这个模型的本体外形和引脚位置完全还原实物，能准确计算器件本体到周边高压走线、金属外壳的电气间隙，避免出现安规测试时距离不足的整改问题。不同于很多简化的封装模型只做个方块加三根直针，这个结构把塑封本体的顶部倒角、引脚根部的塑封包裹区域、引脚弯折处的圆弧过渡都做了还原，在做整机装配的可视化检查、生产作业指导书渲染的时候，能更贴近实物的视觉效果，不会出现和实物外形差异过大导致的生产误导。对于做自动化插件设备编程的工程师来说，这个模型的引脚位置精度足够用来做插件头的路径仿真，提前验证插件时吸嘴抓取本体的位置、引脚插入焊盘的对位精度，减少设备调试时的试错成本。
