适配TO-220封装MOSFET的多管安装铝制散热结构

　　在工业控制板卡、开关电源、电机驱动模块、大功率逆变装置的硬件设计环节，功率半导体器件的散热设计直接决定整机长期运行的可靠性，其中TO-220封装的MOSFET作为中小功率场景最常用的功率开关器件，其散热方案的选型与结构匹配是结构工程师在硬件适配阶段需要重点落地的内容。本次涉及的散热结构，针对多管并联的功率回路设计，整体外形尺寸控制为114×20mm，在有限的安装空间内完成8颗TO-220封装MOSFET的同步散热适配，解决了紧凑布局下多功率器件集中发热的散热路径规划问题。

　　从实际应用场景来看，这类多管配套的散热结构常出现在低压大电流的直流驱动板、车载辅助电源、小型逆变器、伺服驱动的功率输出级，这类场景往往受限于整机内部的安装空间，无法为单颗功率器件配置独立散热片，同时多管并联工作时的发热区域集中，若散热路径设计不合理，很容易出现局部热量堆积，导致MOSFET结温超过额定阈值，引发导通内阻飙升、器件热击穿等故障。该散热结构采用一体化挤压铝型材作为基材，背部设计等间距平行鳍片，在不增加整体宽度的前提下最大化拓展散热面积，鳍片的间距经过适配自然对流场景的优化，既不会因为间距过小导致鳍片间空气流动受阻形成热滞留，也不会因为间距过大浪费型材截面空间，在自然风冷条件下即可满足常规工况下的散热需求，若搭配系统内部的轴流风扇形成强制对流，还可进一步提升额定散热功率上限。

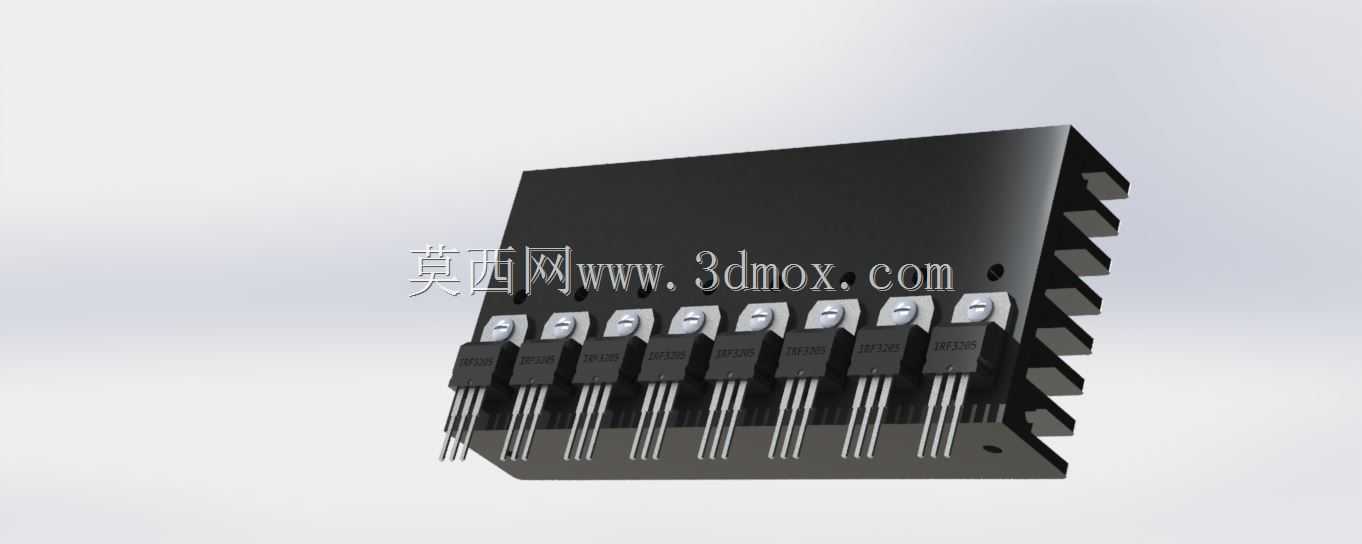

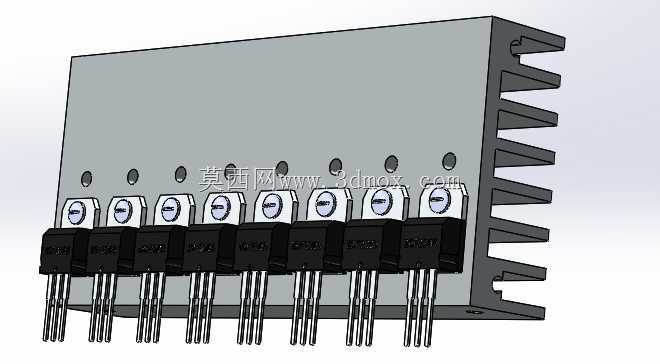

　　在安装边界的设计上，散热结构的正面预留了8组等间距的TO-220器件安装位，每个安装位对应一颗MOSFET的固定孔位，器件的金属散热面通过绝缘导热垫与散热基座平面紧密贴合，既保证热传导路径的低热阻，也实现功率器件与散热片之间的电气绝缘，避免多管安装时出现不同电位的散热片短路问题。散热基座的两端预留了安装固定孔，可通过螺丝直接固定在PCB板对应的安装柱上，也可根据整机结构需求固定在金属机箱内壁，借助机箱壳体进一步拓展散热容量。基座与器件贴合的平面经过平面度管控，避免因平面翘曲导致导热垫接触压力不均、局部热阻升高的问题，每个安装位的间距匹配TO-220封装的引脚成型尺寸，器件安装后引脚可直接对应PCB上的焊盘位置，不需要额外弯折引脚调整间距，减少生产环节的加工工序，也避免引脚弯折带来的机械应力损伤器件内部键合线。

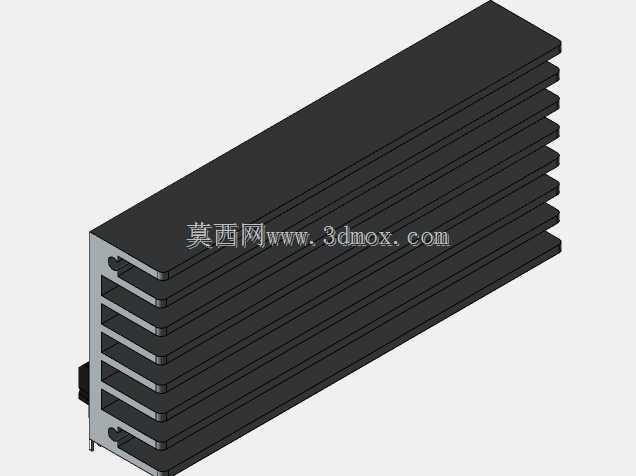

　　从设计思路的落地来看，该结构没有采用复杂的拼接散热结构，而是选择一体化挤压成型的铝型材工艺，一方面可以控制批量生产的加工成本，另一方面一体化结构不存在拼接界面的接触热阻，热量从器件贴合面传导到鳍片末端的路径更顺畅。鳍片的高度设计结合20mm的整体宽度限制，在保证型材挤压成型工艺可行性的前提下，尽可能拉高鳍片高度增加散热面积，同时鳍片的厚度做了等厚设计，兼顾模具寿命与散热效率的平衡。在器件的排布上，8颗MOSFET沿散热片长度方向等距排布，避免发热源过度集中在某一区域，让整个散热基座的温度分布更均匀，减少不同位置器件的温差，避免个别器件因局部散热条件差提前达到温度上限。

　　在实际选型适配过程中，工程师需要结合具体工况下的单管损耗计算总发热量，匹配对应的表面氧化或阳极氧化处理工艺，黑色阳极氧化处理可以提升散热片的辐射散热能力，在自然对流场景下可带来10%到15%的散热效率提升。同时需要根据器件的绝缘耐压要求选择对应厚度与耐温等级的导热绝缘垫，保证长期高温工作下绝缘材质不老化、不失效。安装时的螺丝扭矩需要控制在合理区间，既要保证器件与散热面的贴合压力足够降低接触热阻，也要避免扭矩过大导致器件封装开裂或者散热片基座变形。对于需要在高湿、高腐蚀环境下使用的场景，还可在散热片表面做对应的防腐涂层处理，不影响散热效率的前提下提升环境适应性。

　　这类标准化的多管适配散热结构，能够大幅缩短硬件开发阶段的散热结构设计周期，工程师不需要从零开始设计散热片的型材截面与安装孔位，只需要根据自身的功率参数验证散热能力是否满足需求，即可直接套用对应的安装尺寸完成PCB布局，减少结构定制开模的成本与周期，也降低散热设计不当带来的项目风险。在三维建模过程中，模型完整还原了散热片的鳍片细节、安装孔位、器件匹配位置，可直接导入硬件结构装配文件中做干涉检查，验证安装间隙、引脚对位、周边器件的安全距离，避免生产组装阶段出现结构干涉问题。
