嵌入式设备分体式塑料防护外壳结构

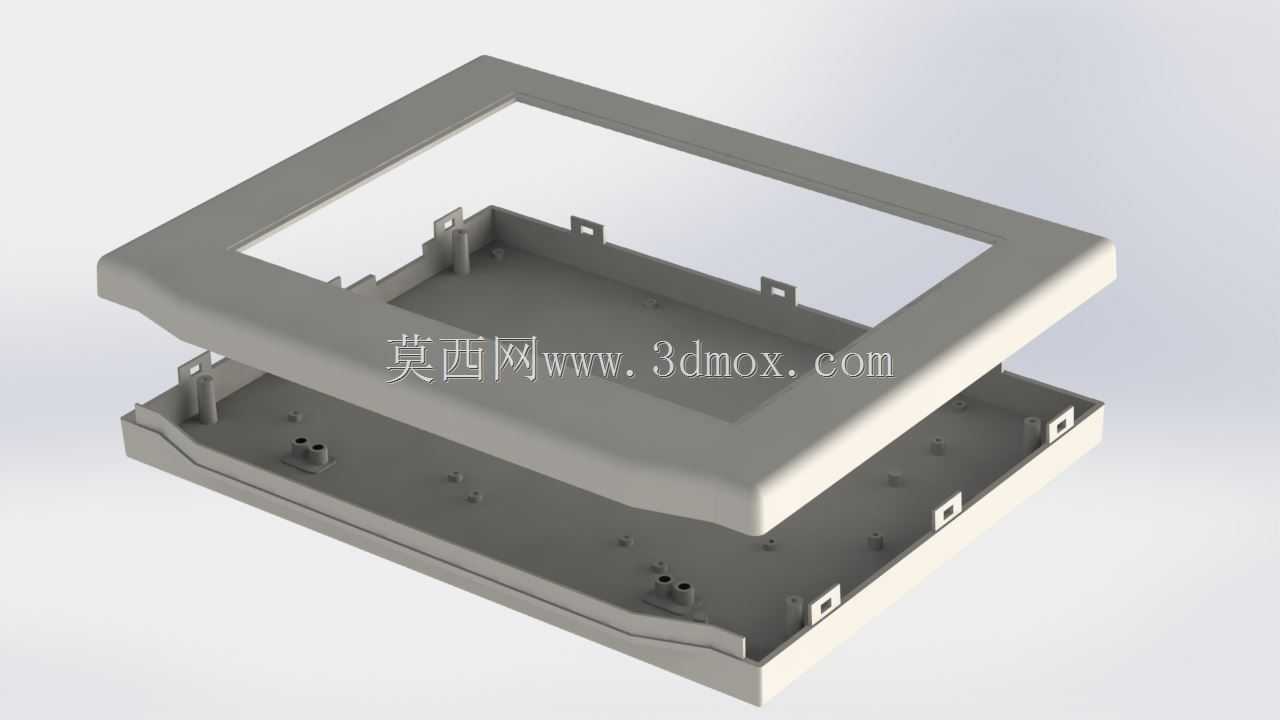

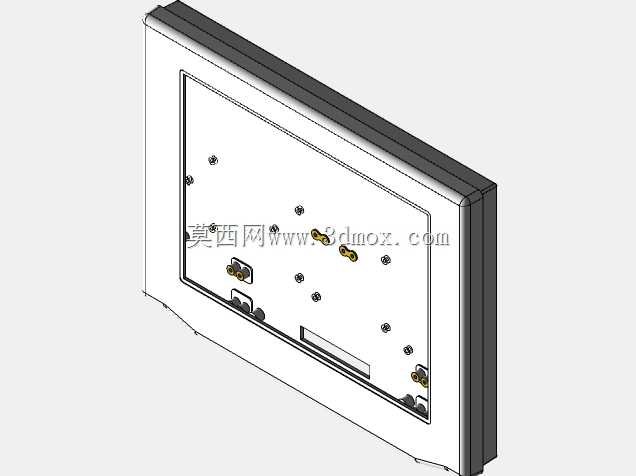

这款分体式塑料外壳主要面向工业嵌入式控制终端、小型人机交互显示设备、桌面式电气检测模组等场景使用，作为内部核心电路、显示模组、接线端子的承载防护结构，能够在常规工业车间、设备控制柜、商用电子设备内部为核心元器件提供绝缘防护、结构固定与外力阻隔作用，避免内部电路直接暴露在积尘、凝露、意外磕碰的环境中，同时通过规整的外形结构适配设备的嵌入式安装、桌面摆放或是壁挂固定需求。外壳采用上下扣合的分体式设计思路，上盖预留了规整的矩形开窗，可直接适配对应尺寸的液晶显示屏、触控面板，开窗边缘做了阶梯式承托结构，能够让显示面板从内部嵌入后与上盖表面保持齐平，既保证外观的平整性，也能避免面板边缘出现缝隙积灰的问题。上下壳体的对接位置设计了多组对应的卡扣安装柱与螺丝固定位，既可以通过卡扣实现快速预定位，也能通过螺丝锁紧保证壳体结合的紧密性，避免长期使用后出现壳体松脱、缝隙变大的问题。下壳内部设计了多组高低错落的螺丝柱，可直接固定PCB电路板、电源模块、接线端子等内部组件，不同高度的固定柱能够适配不同厚度的元器件布局，让内部元器件排布更合理，预留出足够的走线空间，避免元器件堆叠造成的散热不畅或是接线干涉。下壳的侧边设计了带安装孔的固定耳，可通过螺丝将整个壳体固定在设备机架、控制柜安装面板或是墙面支架上，安装耳的位置做了局部加厚处理，避免长期受力出现开裂问题。壳体的边角都做了圆弧过渡处理，既能够减少注塑生产时的应力集中问题，提升成品率，也能避免安装维护时尖锐边角划伤操作人员。上下壳体的合模线位置设计了错位的止口结构，扣合后能够形成迷宫式密封缝隙，在不额外加装密封胶条的情况下就能阻挡大部分粉尘从拼接缝隙进入壳体内部，适配常规室内工业环境的防护需求。壳体整体采用阻燃ABS塑料注塑成型的设计方向，兼顾绝缘性能、结构强度与轻量化需求，壁厚设计均匀，既保证壳体具备足够的抗冲击能力，不会因为日常的轻微磕碰出现开裂变形，也能控制整体重量，降低安装承载的负担。
