菱形法兰式锁紧型线性轴支撑座

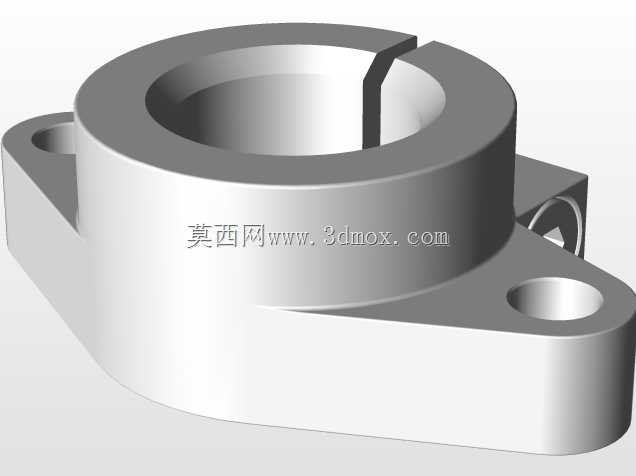

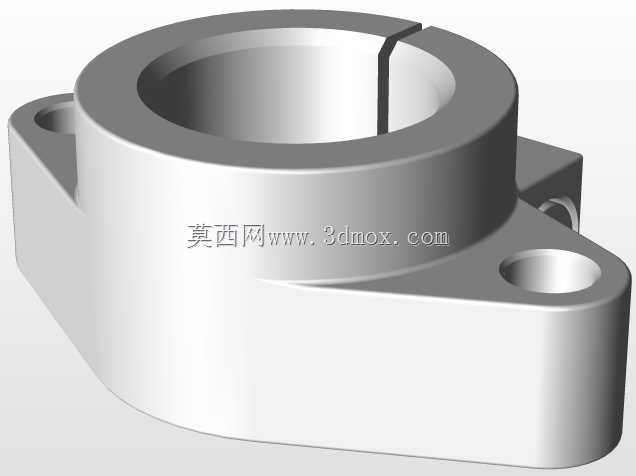

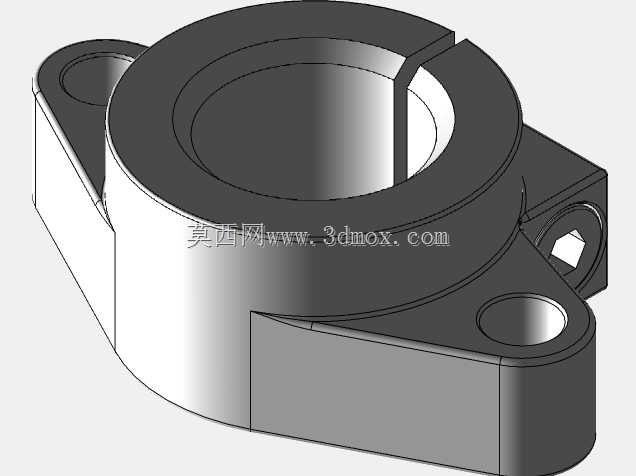

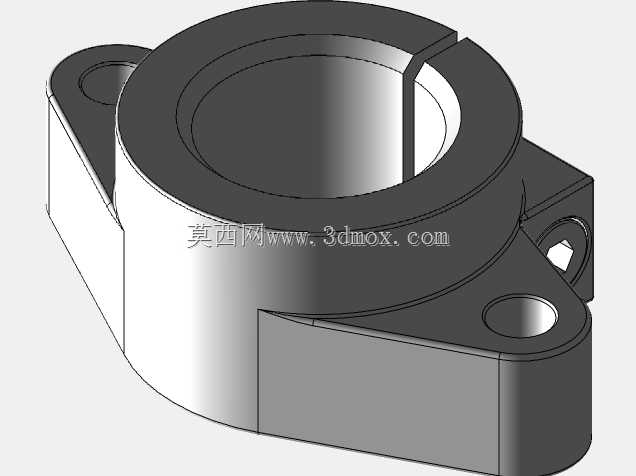

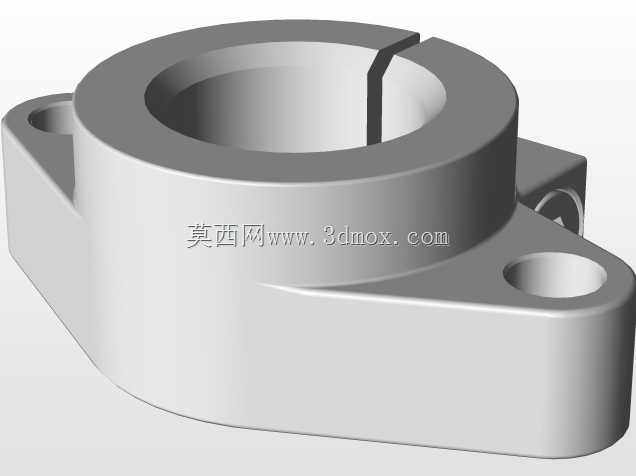

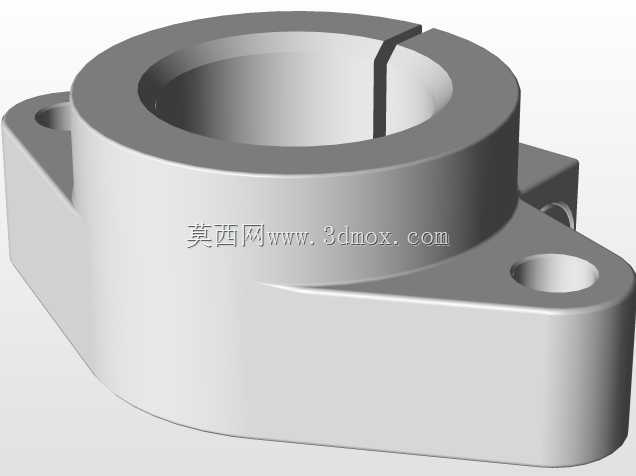

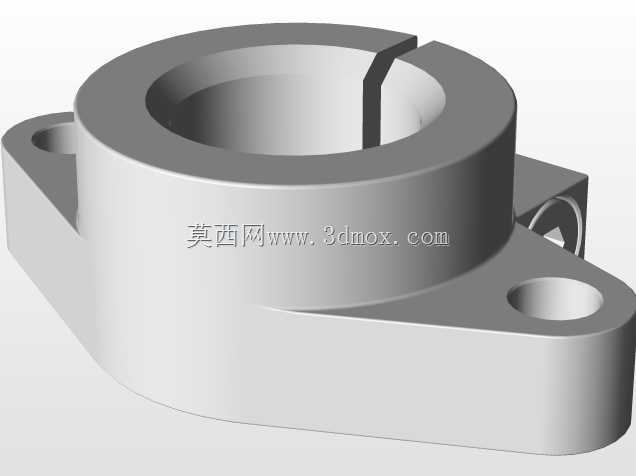

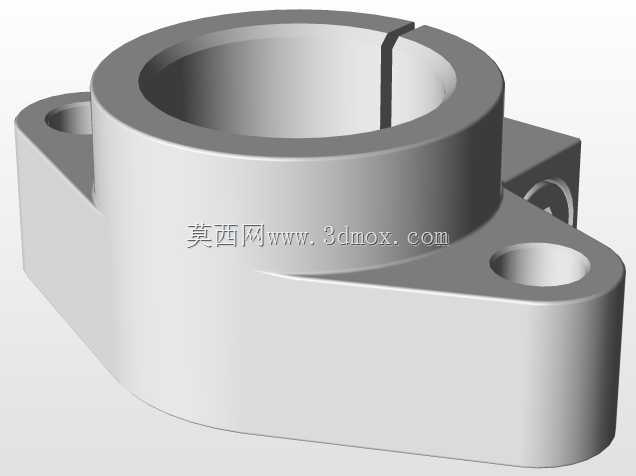

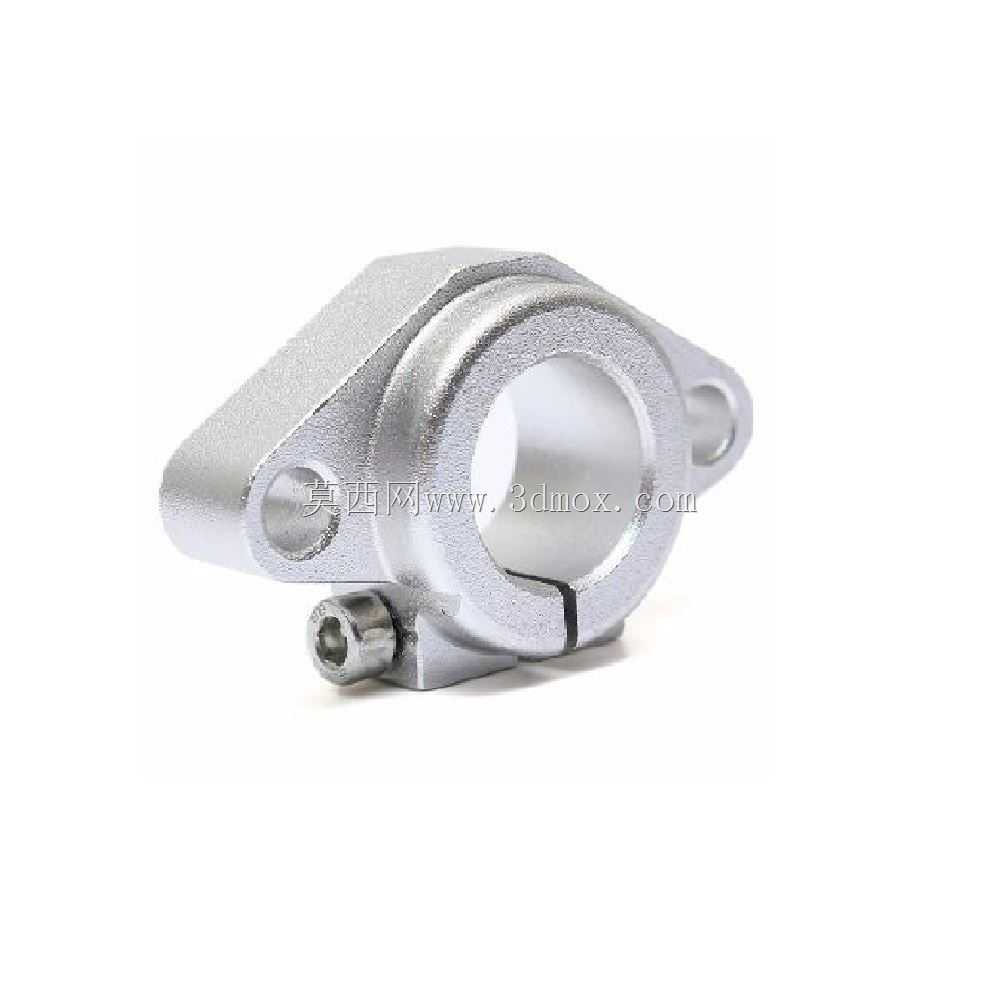

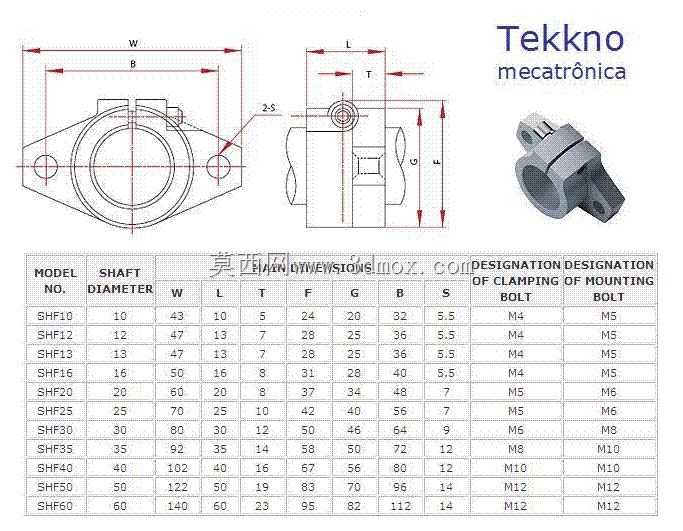

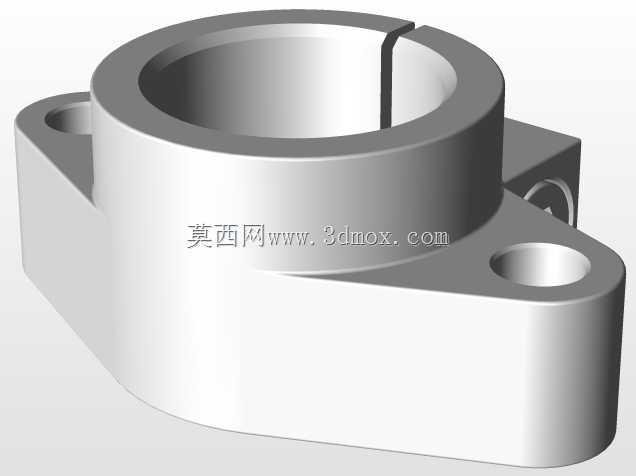

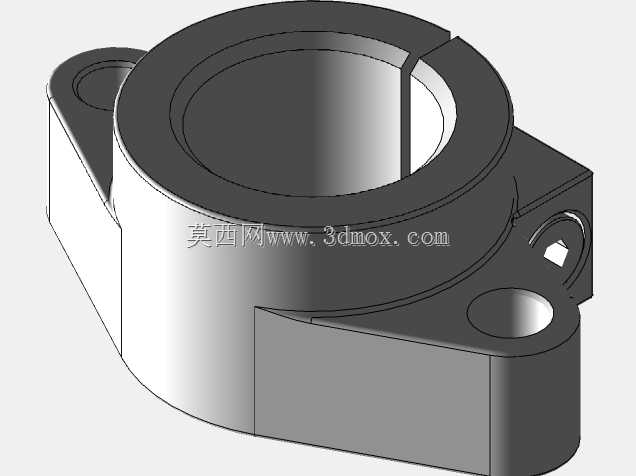

这款菱形法兰式锁紧轴支撑座，是线性传动系统中承担光轴径向支撑、轴向定位功能的核心基础配件，广泛应用于自动化生产线导向机构、包装设备送料导轨、木工机械进给轴系、3D打印运动模组、食品输送线导向单元等场景，主要作用是为圆柱型线性光轴提供稳定的安装基准，抵消轴系运行过程中产生的径向载荷，避免光轴在往复运动中出现挠曲变形、径向跳动超差的问题，保障整套线性运动机构的运行精度与结构稳定性。从功能特性来看，该支撑座采用开口式剖分结构设计，座体主体的轴孔位置预留了均匀的收缩缝隙，侧方配套的内六角锁紧螺钉拧紧时，可带动轴孔产生均匀的弹性形变，从而将穿入轴孔的光轴牢牢抱紧，既可以实现光轴的任意轴向位置固定，也能根据装配需求灵活调整光轴的伸出长度，相比传统的顶丝固定结构，这种整周抱紧的锁紧方式对光轴表面的压损更小，锁紧力分布更均匀，在设备长期运行、承受交变载荷的工况下也不易出现轴件松动、移位的问题。支撑座的安装法兰采用菱形切边结构，相比圆形法兰座，这种结构在相同安装孔距的条件下占用的安装空间更小，两个对角布置的安装沉孔可直接穿入螺栓固定在设备安装基板上，安装时无需额外加工复杂的定位槽，仅需在安装面加工对应位置的螺纹孔即可完成固定，装配效率更高，同时菱形结构的侧边可作为安装定位的基准面，装配时能快速对齐安装方向，降低现场装配的调试难度。从设计思路层面，这款支撑座的结构充分考虑了通用化装配需求，轴孔采用标准公制光轴适配尺寸，可直接对应市面上常规的镀铬线性光轴，无需额外定制轴件；座体的安装孔距、法兰厚度、轴孔中心高均遵循行业通用的安装尺寸规范，可直接替换同规格的其他品牌同类型支撑座，降低设备维护时的配件替换成本；锁紧螺钉采用标准内六角圆柱头螺钉，常规的内六角扳手即可完成锁紧操作，无需特殊工装。在安装边界方面，该支撑座的法兰外轮廓做了平滑的倒角处理，安装时相邻部件的最小避让距离仅需略大于法兰最大外圆尺寸即可，不会和周边的走线槽、相邻传动部件产生干涉；轴孔的轴向长度经过优化设计，在保证足够支撑接触面积的前提下尽可能压缩了轴向尺寸，适合安装空间紧凑的小型自动化设备；底部安装面为精磨平面，和设备基板贴合后接触面积可达90%以上，安装后支撑座的轴孔轴线和安装面的平行度误差控制在极小范围内，能有效避免光轴安装后出现别劲、卡滞的问题，保障线性运动的顺畅度。
