带密封盖面板安装USB引线连接器结构

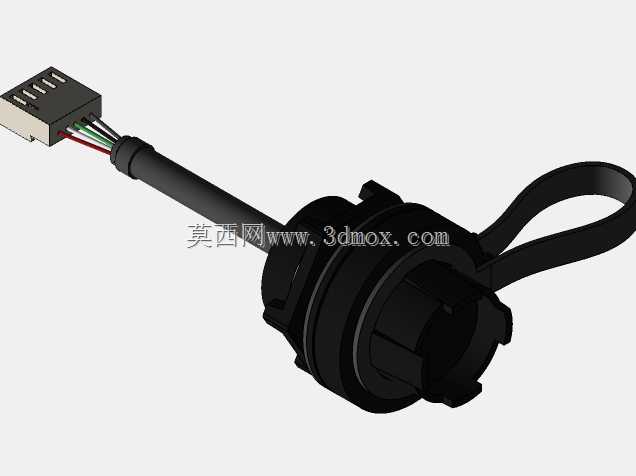

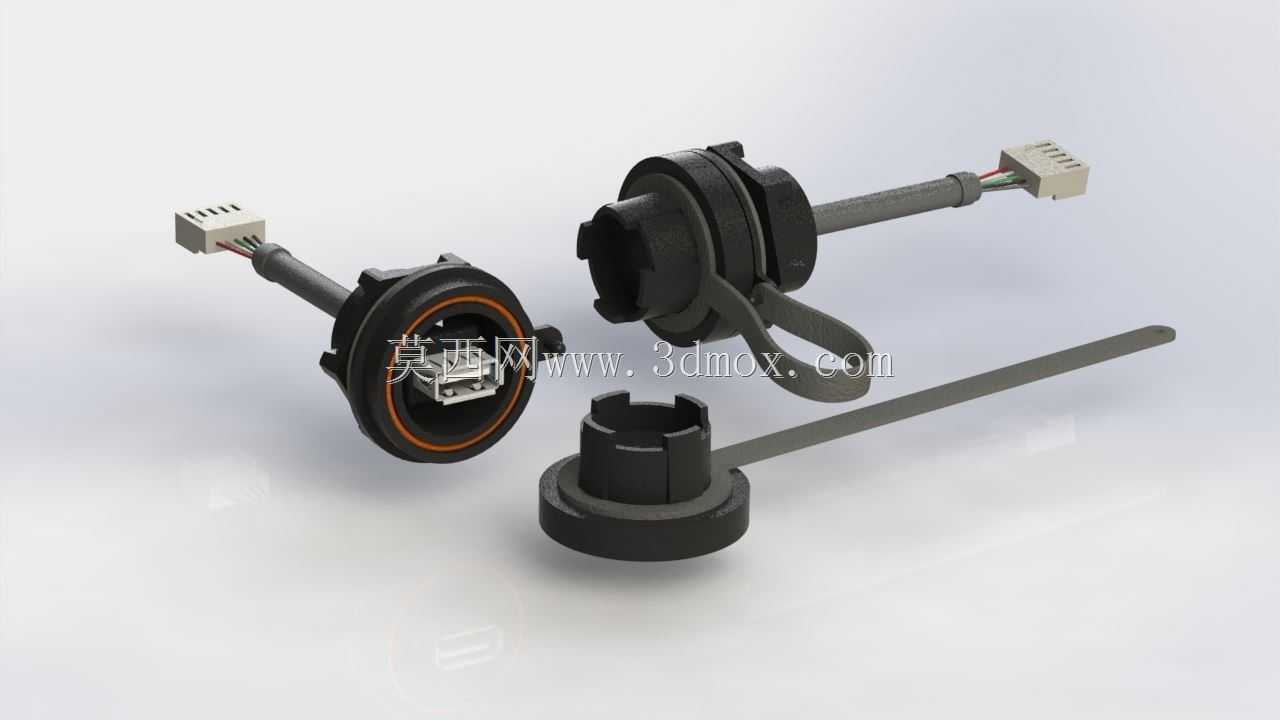

这款带密封盖的面板安装式USB引线连接器，主要面向工业控制机柜、户外检测设备、船舶舱内电子单元、露天作业机械操控面板等对接口防护有明确要求的应用场景，解决常规外露USB接口在多尘、溅水、频繁触碰工况下容易积灰、触点氧化、误碰脱落的痛点，为设备内部主控单元与外部调试终端、存储设备之间提供稳定的有线数据传输通路。产品整体由前装固定基座、带密封圈的USB对接插座、尾部引出线束、一体式防尘密封盖、配套锁紧扎带几个部分组成，设计时优先考虑面板前装的操作便利性，安装时无需在机柜内部预留过多操作空间，操作人员从面板外侧即可完成基座的嵌入与锁紧固定，适配常规厚度1.5mm至3mm的金属或非金属设备面板，安装开孔为标准圆形结构，开孔边界尺寸控制精准，基座与面板接触面内置环形橡胶密封圈，拧紧固定后可达到IP67级别的面板侧防护能力，避免外部水汽、粉尘从安装缝隙渗入设备内部。对接端的USB插座采用沉台结构设计，插头插入后可与插座外圈的密封胶圈紧密贴合，配合尾部一体连接的软质密封盖，在接口未使用时可将盖体扣合在插座端，完全覆盖对接端口，避免闲置状态下灰尘、飞溅液体侵入触点区域。尾部引出的线束采用多芯屏蔽线设计，线芯与插座焊盘处做了应力释放结构，避免线束反复弯折后出现焊盘脱焊、线芯断裂的问题，线束末端预压接标准杜邦式插接端子，可直接与设备内部的主控电路板对应插座对接，无需现场焊接，大幅提升装配效率。配套的扁形扎带可在连接器安装完成后，将尾部线束就近固定在机柜内部的走线架或安装柱上，避免线束晃动拉扯连接器基座导致密封失效。整体外形设计紧凑，突出面板外侧的高度经过优化，不会额外占用设备外部的操作空间，密封盖与基座采用软质连接带一体成型，无需额外装配连接结构，避免盖体丢失，适配工业场景下长期免维护的使用需求，可在-40℃至85℃的环境温度范围内稳定工作，满足多数户外工业设备的接口防护与数据传输需求。
