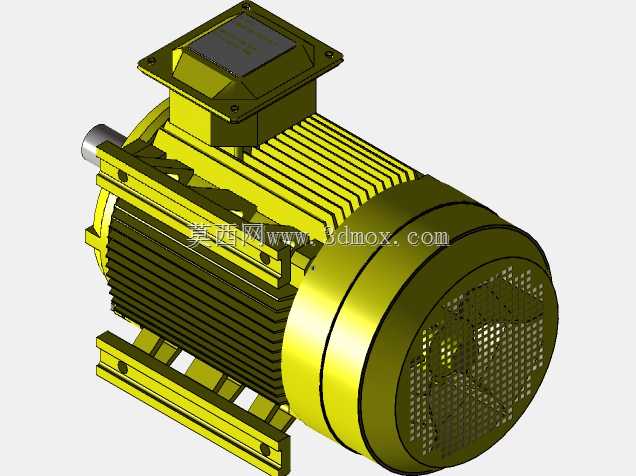

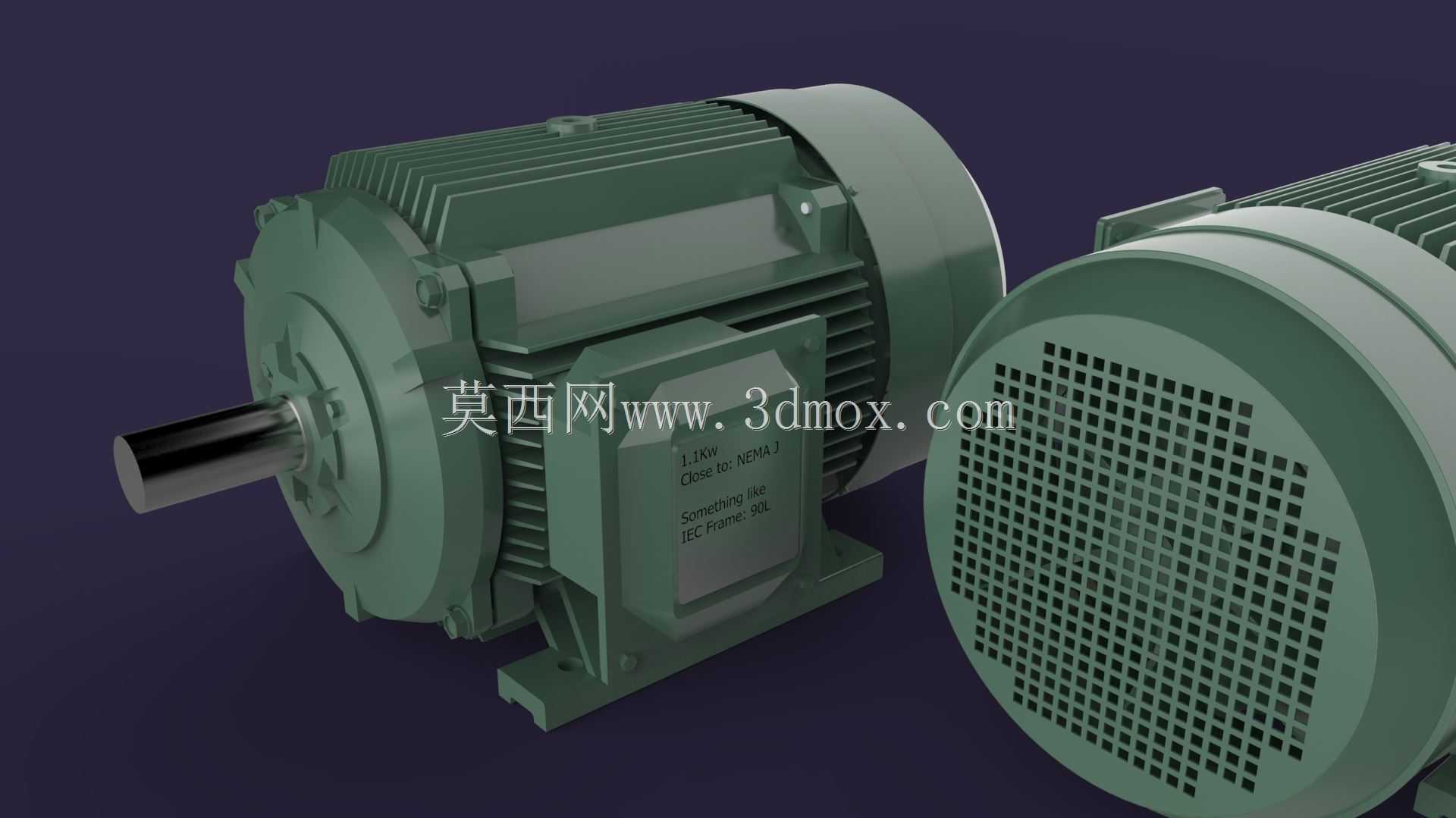

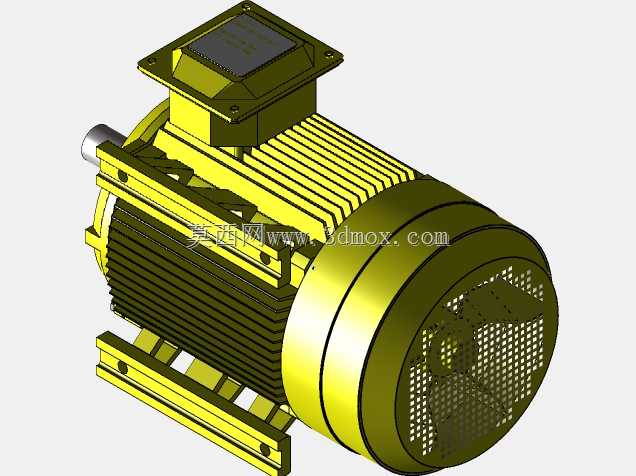

1.1Kw机架IEC90L交流电机三维结构

这款1.1kW功率等级的交流电机，适配IEC 90L机架尺寸，在工业传动场景中有着极为广泛的应用覆盖，可作为中小型输送设备、小型机床辅机、农用加工机具、商用通风设备、小型泵类负载的核心动力源，能够在常规工频供电环境下输出稳定的旋转动力，为各类需要持续回转驱动的设备提供可靠的动力输出支撑。从实际用途来看，该款电机属于通用型低压交流动力单元，可适配绝大多数对安装尺寸有IEC 90L机架要求的传动场景，其输出扭矩特性匹配常规恒转速负载的运行需求，在连续工作制的工况下能够保持稳定的运行状态，无需额外加装复杂的适配结构即可直接对接标准安装位的负载设备。在功能特性层面，该电机采用全封闭自扇冷的结构设计，机壳表面排布的散热筋结构能够在电机运行过程中，通过尾部风叶带动的气流快速带走绕组产生的热量，保障电机长时间运行时的温升处于合理区间；前端盖的输出轴采用标准轴伸尺寸，可直接匹配标准规格的联轴器、带轮等传动连接件，接线盒设置在机壳侧方，方便现场布线时的线缆接入操作，底座采用一体式铸铁安装脚，预留的安装孔位完全符合IEC 90L机架的安装尺寸规范，能够实现快速的就位安装。从设计思路来看，这款电机的三维结构完全遵循IEC标准机架的尺寸边界进行还原，建模过程中充分考虑了实际生产装配的工艺合理性，机壳、端盖、接线盒、风罩、输出轴、安装底座等各个部件的装配关系完全还原真实电机的结构逻辑，既保证了外观结构的还原度，也兼顾了内部装配空间的合理性，可直接用于设备布局阶段的安装干涉校验、传动系统的匹配模拟，也可作为机电类教学演示的三维结构素材使用。在外形尺寸与安装边界方面，该模型严格遵循IEC 90L机架的尺寸规范，轴伸直径、轴伸长度、安装脚的孔距、中心高、机壳外径、整体长度等关键尺寸均与实际量产产品保持一致，在进行设备整体布局设计时，可直接将该模型导入装配环境，校验电机与周边机架、传动部件、防护结构的空间间隙，提前规避现场安装时可能出现的尺寸干涉问题，大幅缩短设备开发阶段的布局校验周期，减少实物试装阶段的调整成本。
