3mm直插式绿色发光二极管结构设计

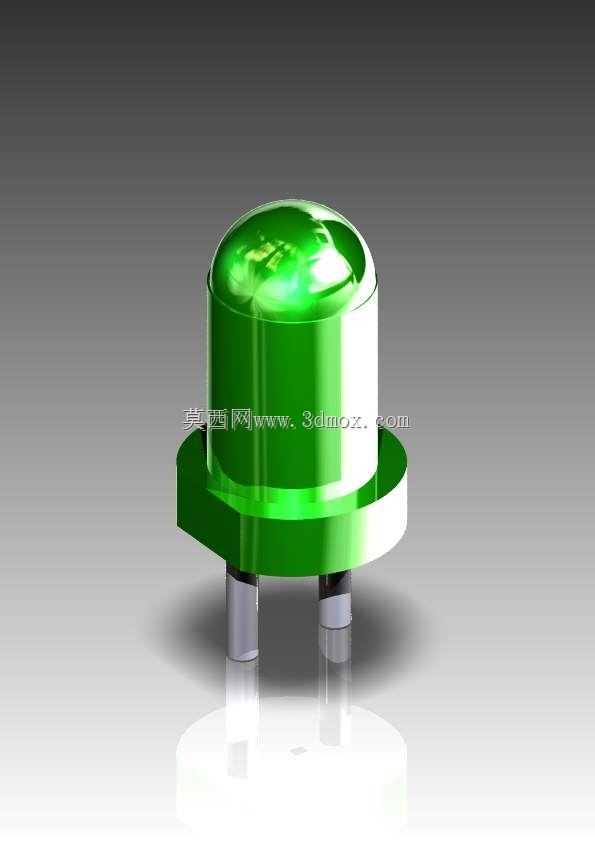

这款3mm规格的绿色直插式发光二极管，是电子电路领域应用极为广泛的基础光电器件，日常在各类消费电子、工业控制板卡、仪器仪表、家电设备中都能见到它的身影，主要承担设备通电状态指示、信号档位提示、功能区域背光、简易光源输出的作用，是硬件电路设计中最常用的基础指示类元件。从实际使用场景来看，这类小尺寸直插LED既可以在电源适配器、充电器上做通电状态提示，也能在工控设备的操作面板上做运行、故障、待机等不同状态的信号指示，还可以在小型数码产品、玩具产品中做功能提示光源，甚至在简易照明、装饰灯组中作为基础发光单元使用，适配波峰焊、手工焊等多种电路板焊接工艺，是通孔插装类电路板的标配元件之一。从产品功能特性来看，这款绿色LED采用标准3mm封装尺寸，发光波段为常规人眼敏感度较高的绿光区间，点亮后辨识度高，光线柔和不刺眼，具备低功耗、长寿命、响应速度快、抗冲击抗震性能好的特点，相比传统白炽指示灯功耗降低九成以上，正常工况下使用寿命可达数万小时，能够适应常规工业环境下的温湿度变化，满足多数民用、工业级电路的使用需求。在设计思路上，这款模型还原了直插LED的完整结构：顶部为半球形光学透镜封装，采用透明环氧树脂材质，一方面通过曲面结构对内部芯片发出的光线进行汇聚调整，控制发光角度，提升正面发光亮度，另一方面可以完全包裹内部的发光芯片、键合引线，起到绝缘、防尘、防潮、抗外力冲击的保护作用，避免内部精密结构受外界环境侵蚀损坏；中部为圆柱形封装主体，是承载内部结构的主体部分，底部带有限位法兰结构，在插件焊接时可以抵住电路板表面，控制元件插入电路板的深度，保证批量焊接时元件高度一致，避免出现插装过深顶坏板面、插装过浅焊接不牢的问题；底部伸出两根平行的直插引脚，引脚采用镀锡铜质材质，具备良好的导电性能与焊接附着力，两根引脚长度、间距符合通用通孔插装标准，能够直接适配标准2.54mm间距的PCB焊盘设计，无需额外调整孔位即可完成插件作业。从外形尺寸与安装边界来看，这款LED主体圆柱直径为标准3mm，顶部半球透镜与主体平滑过渡，底部法兰直径略大于主体圆柱，安装时仅需在PCB上对应位置开设两个匹配引脚直径的通孔，插装后引脚在板面另一侧焊接固定即可，元件整体占用板面积极小，安装后突出板面高度适中，不会和周边 taller 元件产生空间干涉，既可以单颗独立使用做单点指示，也可以多颗组合排列做成数码段、点阵显示结构，满足不同电路的设计需求。
