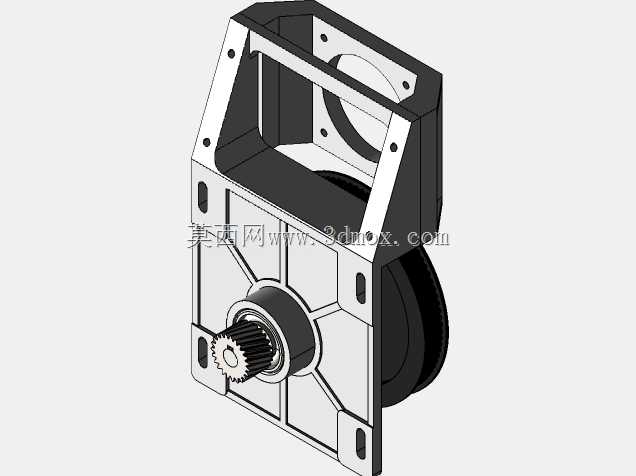

斜齿轮同步带轮组合式齿轮传动箱结构

这款组合式齿轮传动箱，主要面向数控铣齿设备、精密传动工位的动力传递场景，可适配需要同步带传动与齿轮齿条传动衔接的自动化加工单元，在铣齿机的进给传动链路、精密工装的动力输出端都能发挥稳定的传动作用，能够将输入端的高转速动力经过齿轮啮合减速后，通过同步带轮结构传递至下游执行部件，同时可衔接螺旋齿条实现直线方向的精密进给，满足加工过程中动力传递的同轴度、传动比稳定性要求。从功能特性来看，该传动箱采用框架式箱体结构，输入端设置带花键齿的斜齿轮输出轴，斜齿轮啮合的设计相比直齿轮具备更高的重合度，传动过程中啮合冲击更小、运行噪音更低，能够承受更大的传动扭矩，适合中高速连续运转的加工工况；箱体侧面集成同步带轮安装位，可通过同步带实现远距离的动力传递，同步带传动本身具备缓冲吸振的能力，可抵消部分传动过程中的振动，提升下游工位的运行平稳性；箱体预留的螺旋齿条适配接口，可将旋转运动转化为直线运动，满足铣齿机工作台进给、刀架位移的直线传动需求。在设计思路上，箱体采用一体式铸铝框架结构，兼顾结构强度与轻量化需求，各个安装面均设计有加强筋结构，在齿轮啮合受力、带轮张紧受力的位置做了壁厚加厚处理，避免长期受力出现箱体变形；所有轴承安装位都设计有同轴度定位台阶，保证输入轴、中间传动轴、带轮轴的装配同轴度，降低齿轮偏磨、带轮跑偏的故障概率；箱体四周预留的安装孔位采用对称式布局，可适配不同方向的安装需求，既可以卧式安装固定在设备基座上，也可以立式安装在移动滑台侧面。从安装边界来看，箱体主体为方形框架结构，输入端轴伸长度适配标准联轴器的安装尺寸，带轮安装位的空间预留可适配常用宽度的同步带安装，各个安装孔的孔距符合通用机械安装的尺寸规范，不需要额外加工转接板就可以直接适配多数数控铣齿机、精密传动工位的安装基面，输入端轴的中心高与常见伺服电机、步进电机的输出轴中心高匹配，可直接通过联轴器与动力源连接，不需要额外调整安装高度，大幅降低现场装配的调整工作量。箱体内部的齿轮啮合间隙可通过端盖的调整垫片进行微调，能够根据实际传动精度需求调整啮合侧隙，既可以满足重负载传动下的侧隙要求，也可以满足精密进给下的小间隙传动需求，适配不同工况的使用要求。
