0.8千瓦风冷雕刻机主轴结构设计

　　这款0.8千瓦主轴是面向中小型数控雕刻加工场景开发的动力输出部件，目前在广告雕刻、小型木工开料、软金属精密铣削、亚克力切割等加工场景中应用十分广泛，很多桌面级数控加工设备、小型龙门雕铣设备都会选用该功率段的主轴作为核心加工动力单元。从实际使用场景来看，这类主轴不需要外接水冷循环系统，依靠自身壳体的散热结构就能带走连续作业产生的热量，对于没有配套冷却水路、设备安装空间紧凑的小型加工设备来说适配性极强，尤其是在小型加工门店、个人DIY数控设备、教学实训用小型机床这类场景中，省去了水冷系统的管路布置、冷却液维护、水泵故障风险等问题，日常使用的维护成本更低，部署也更灵活。

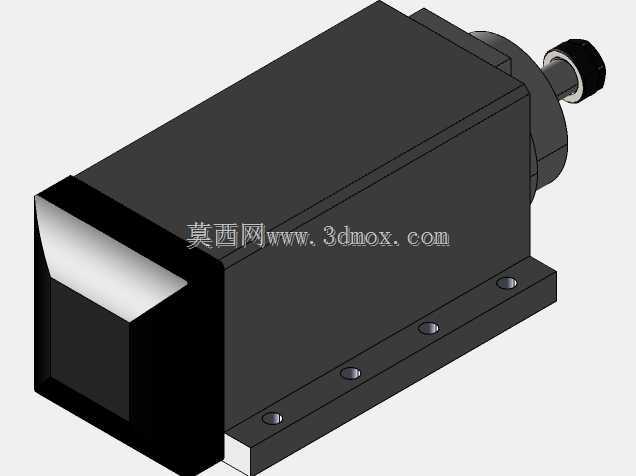

　　从功能特性来看，该主轴额定输出功率0.8千瓦，足够覆盖常规非金属材料的雕刻、切割、铣削作业，也能满足铜、铝等软质金属的轻负荷精加工需求，输出端采用标准ER夹头结构，可以兼容不同直径的刀具装夹，换刀操作便捷，装夹精度能够满足常规加工的同轴度要求。主轴本体采用方形壳体加侧装固定底座的结构设计，安装时不需要额外制作圆形抱箍夹具，直接通过底座上的安装孔就能将主轴固定在设备的Z轴滑台上，安装定位更直接，也能避免抱箍安装时夹紧力不均导致的主轴壳体变形、同轴度偏差问题。

　　在设计思路上，这款主轴优先考虑了紧凑安装场景的适配性，整体壳体采用方形结构，相比同功率的圆形主轴，在相同安装截面尺寸下，壳体内部的定子安装空间利用率更高，同时方形外壳的平面结构更利于热量向外传导散发，不需要额外加工散热鳍片就能保证足够的散热面积，降低了壳体的加工成本。底座部分和主轴壳体采用一体化装配设计，底座上的四个安装孔位置经过精准定位，安装孔的间距匹配常规小型雕刻机Z轴滑台的安装孔位标准，用户选型时不需要额外改孔就能直接装配，减少了设备改装的工作量。主轴尾部的出线位置做了防弯折处理，避免设备Z轴上下移动时线缆反复弯折导致的线芯断裂问题，前端的密封结构能够阻挡加工过程中产生的粉尘、切削液溅入主轴内部轴承位置，延长轴承的使用寿命，降低日常维护的频率。

　　从外形尺寸与安装边界来看，这款主轴主体截面尺寸为95x70毫米，整体轴向长度控制在紧凑范围内，安装底座的突出高度较低，装配后Z轴方向的总占用空间小，不会过多占用设备的Z轴有效加工行程。底座上的安装孔为沉孔设计，装配时螺栓从底座上方穿入固定在滑台面上，沉孔结构可以保证螺栓头部不会突出底座平面，避免和其他运动部件产生干涉。主轴输出端的轴伸长度经过优化，既保证了刀具装夹后有足够的刚性，又不会因为轴伸过长导致高速旋转时的跳动量增大，在额定转速范围内运行时，主轴端跳精度能够满足常规雕刻加工的表面质量要求。在实际选型装配时，需要注意预留主轴尾部的线缆弯曲半径，同时保证主轴壳体周围留有一定的空气流通空间，帮助壳体散热，避免长时间满负荷运行时热量堆积。另外安装时要保证主轴安装基面和Z轴滑台的垂直度，固定螺栓要按照对角顺序逐步拧紧，避免底座受力不均导致主轴轴线和工作台面不垂直，影响加工精度。这类主轴在日常使用中，只需要按照作业时长定期更换前端轴承的润滑脂，不需要复杂的维护操作，相比同功率水冷主轴，在低温环境下使用也不会出现冷却液冻结胀坏壳体的问题，环境适应性更强。
