NEMA34规格步进电机三维结构设计

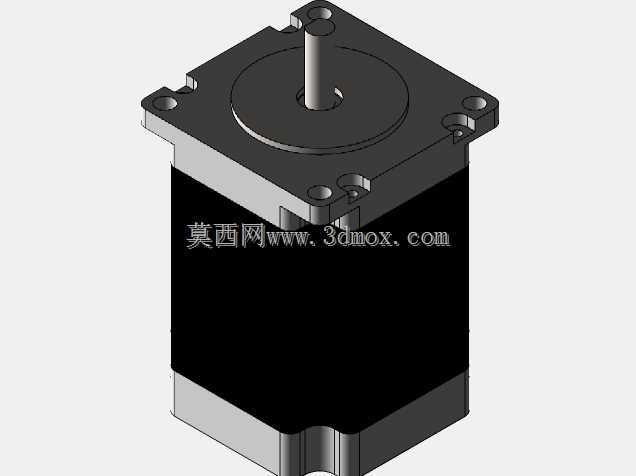

　　做非标设备结构设计的同行大多有体会，选型步进电机的时候，NEMA34规格的机型是中负载传动场景里绕不开的选项，这个三维模型完整还原了该规格电机的全部结构细节，从前端安装法兰的定位孔位、输出轴的轴径与伸出长度，到机身主体的方形截面尺寸、后端盖的出线位置，都严格按照行业通用安装尺寸做了还原，完全可以直接导入设备装配体里做干涉检查、安装布局验证，不用再对着二维样本反复核对尺寸边界。

　　从实际应用场景来看，这类电机常出现在数控雕刻机的XYZ轴传动、小型自动化生产线的皮带输送驱动、包装设备的送料机构执行端、3D打印设备的大负载运动轴，还有部分工业机械手的关节动力输出位置，相比更小规格的NEMA23步进电机，它的输出扭矩储备更充足，能应对传动过程中存在的瞬时冲击负载，也不用额外搭配大减速比的减速机来放大扭矩，一定程度上能压缩设备的整体安装空间。

　　在做这个模型的结构设计时，首先要考虑的是安装兼容性，前端法兰的四个安装孔采用行业通用的孔距设计，安装孔为沉头结构，适配对应规格的内六角圆柱头螺钉，输出轴采用标准D型切边设计，和同步轮、联轴器的配合可以直接实现周向定位，不用额外加工键槽就能满足常规扭矩下的传动防松需求，轴伸长度也控制在通用配套件的适配范围内，不管是搭配弹性联轴器连接滚珠丝杠，还是直接装同步带轮做带传动，都不会出现轴伸过长或过短导致的装配问题。

　　机身部分采用方形叠片壳体结构，四个边角做了小圆弧过渡，既避免了锐边在装配时划伤操作人员，也能在多电机并排安装时最大化利用安装空间，不会像圆形机身电机那样出现边角空间浪费的问题。机身的叠片结构细节在模型里也做了还原，能直观看到定子部分的堆叠层次，后端盖的出线位置预留了标准的线缆走线空间，在做设备整体布线布局时，可以直接参考这个位置预留走线槽的安装位置，避免后续装配时出现线缆和周边结构件干涉的问题。

　　从安装边界尺寸来看，该电机的法兰安装面到后端盖尾部的总长度、法兰截面的外轮廓尺寸、输出轴的中心高度，都完全符合NEMA34的行业安装规范，在做设备安装板设计时，只要按照模型里的孔位做安装孔加工，就能实现电机的直接适配，不用再反复调整安装板的孔位坐标。模型里也还原了电机前后端盖和机身的配合止口结构，这个细节在做装配公差分析的时候非常实用，能清晰看到止口的配合深度与直径尺寸，方便设计人员在做装配工艺规划时，确定压装或者螺钉锁紧的工艺顺序。

　　很多刚入行的结构设计人员在做电机选型建模时，经常会忽略输出轴的台阶尺寸、法兰面的凸台高度这些细节，导致装配时出现联轴器顶到法兰面、安装螺钉长度不够或者过长顶到电机内部绕组的问题，这个模型把这些容易被忽略的细节都做了完整呈现，比如输出轴根部的退刀槽结构、法兰面的定位凸台高度、安装沉孔的深度，都按照实际量产产品的尺寸做了还原，导入装配体后可以直接用来做静态干涉检查，验证周边的传感器安装位置、拖链的走线空间、防护罩的避让距离是否合理。

　　在实际设备调试场景里，这类电机的安装精度会直接影响传动系统的运行平稳性，模型里输出轴和法兰安装面的垂直度、安装孔的位置度都按照实际产品的形位公差要求做了基准还原，设计人员可以直接以这个模型的法兰面为装配基准，来校核丝杠、导轨的平行度，提前预判装配时可能出现的不同心问题，减少后续现场调试时的调整工作量。另外，模型的机身外表面没有多余的装饰结构，能直观呈现电机的最大外轮廓尺寸，在做设备整体外罩设计时，可以直接参考这个轮廓做避让空间预留，不用额外放大安全距离导致设备整体尺寸冗余。
