AIRMAX系列FMK K05 50-0150标准气缸结构

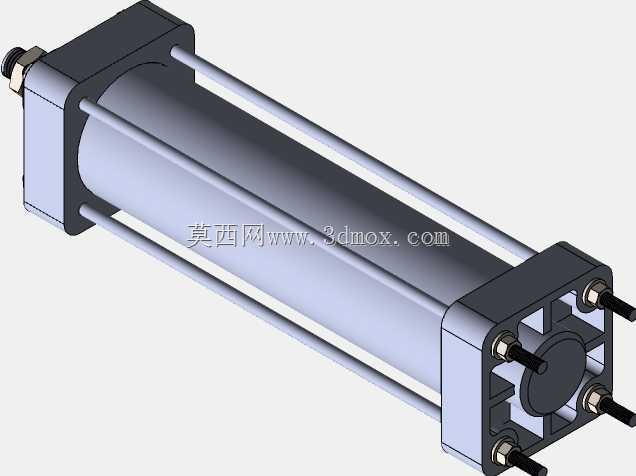

　　在自动化生产线的气动回路搭建、工装夹具的动力输出、非标设备的直线往复动作实现场景里，拉杆式标准气缸一直是应用占比极高的气动执行部件，这款FMK K05规格的气缸，缸径设定为50mm，行程长度为150mm，适配多数中低负载的直线推拉工况，在轻工装配、物料移栽、工件压紧这类常规工位上，能稳定提供符合气动系统压力匹配的输出推力。从结构设计来看，这款气缸采用了经典的四拉杆锁紧结构，四根平行布置的金属拉杆贯穿前后端盖与缸筒，通过端盖外侧的锁紧螺母施加预紧力，保证缸筒与端盖之间的密封面在0.1-1.0MPa的常规工作气压下不会出现泄漏，这种结构的优势在于拆装维护便捷，当缸筒内壁磨损或者密封件老化时，只需松开拉杆螺母即可拆分各个部件，

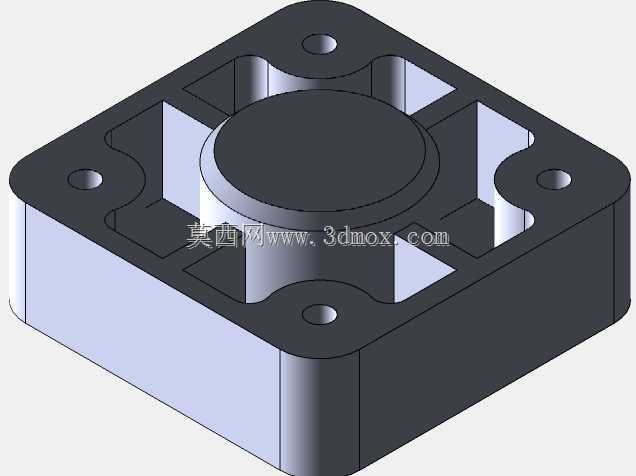

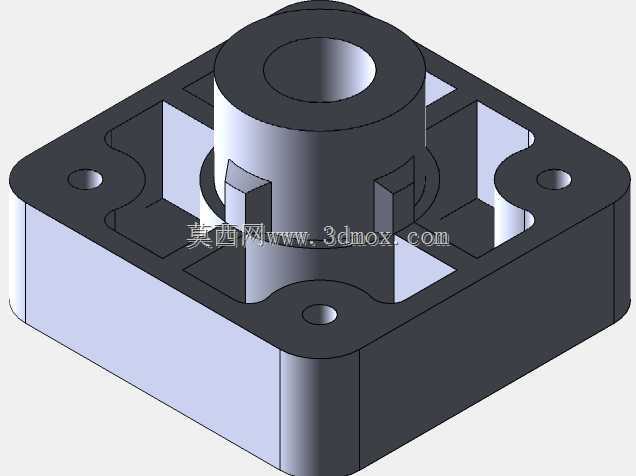

　　更换易损件后可快速复装，相比铆接或者滚压封边的气缸结构，后期维护成本更低。前后端盖均采用方形安装基准面设计，端面上预留了四个内螺纹安装孔，既可以实现前端盖的法兰式安装，也能通过后端盖的孔位完成尾部固定，同时端盖内部集成了进气缓冲结构，当活塞运行到行程末端时，缓冲柱塞会提前封堵主排气通道，让残留气体通过细小的缓冲节流缝缓慢排出，避免活塞刚性撞击端盖，降低设备运行时的冲击噪音与结构振动，延长气缸整体的使用寿命。活塞部分采用双向密封结构，搭配耐磨导向环，保证活塞在缸筒内往复运动时不会出现偏磨，活塞杆表面做了硬氧化处理，表面粗糙度控制在合理区间，既能降低活塞杆与前端盖防尘圈、密封圈之间的摩擦阻力，也能避免外界粉尘、

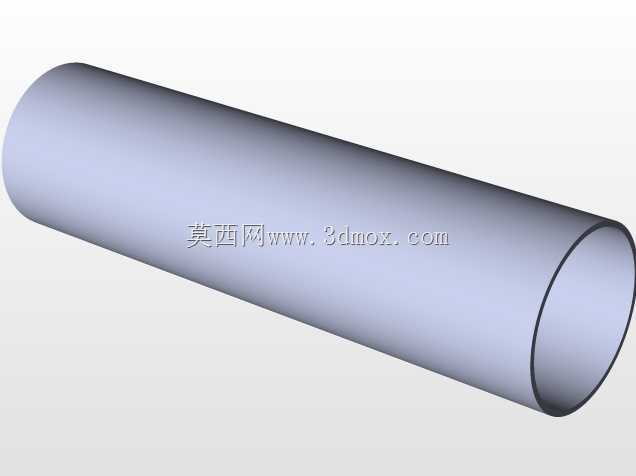

　　切削液从活塞杆位置侵入缸体内部，适配车间内多粉尘、少量切削液飞溅的加工场景。从安装边界尺寸来看，这款气缸的缸筒外径匹配50mm缸径的通用标准，拉杆中心距、端盖安装孔位尺寸、活塞杆伸出端的外螺纹规格都遵循行业通用的安装尺寸规范，在设备改造或者旧件替换时，不需要重新调整安装机架的孔位，也不用更换配套的连接接头，能够直接替换同规格的其他品牌标准气缸，降低设备运维的选型适配成本。在实际选型应用中，需要结合工位的实际负载计算理论输出力，50mm缸径在0.5MPa工作气压下，理论推力约为980N，回程拉力因为活塞杆占用部分活塞面积，数值略低于推力，选型时通常需要预留30%以上的负载余量，避免气压波动时气缸输出力不足导致工位动作卡滞。

　　气口设置在前后端盖的侧面，采用标准内螺纹气口，适配常规的气动快插接头，安装时可以根据设备的管路走向选择从端盖上方或者侧面接气管，部分安装空间局促的工位，也可以通过更换气口接头方向来避让周边的结构件，避免管路弯折导致气路不通。活塞杆的伸出端加工有标准外螺纹，配套的螺母可以用来连接浮动接头、鱼眼接头或者直接连接负载推板，当连接的负载存在小幅角度偏差时，搭配浮动接头可以抵消安装误差，避免活塞杆承受径向力导致密封件偏磨、活塞杆弯曲变形的问题。在气动系统配置上，这款气缸需要搭配对应的五位三通电磁阀控制动作方向，进气侧建议加装空气过滤减压阀，稳定进气压力的同时过滤压缩空气中的水分与杂质，避免杂质进入缸筒内壁划伤密封面，对于动作频率较高的工位，还可以在气缸气口附近加装排气节流阀，通过调节排气流量来控制气缸的运行速度，避免活塞运行速度过快导致的冲击问题。从三维建模的角度来看，这个模型完整还原了气缸的所有外部结构特征，包括拉杆的六角锁紧螺母、端盖的安装孔位、活塞杆的连接螺纹、气口的螺纹特征，在做设备整体装配时，可以直接调用这个模型进行安装干涉检查，提前排查机架设计、管路布置中可能出现的结构冲突，不需要再手动测绘气缸尺寸进行建模，能大幅缩短非标设备设计阶段的建模周期，同时模型的尺寸精度符合实际产品的安装公差要求，模拟装配的结果能够直接指导后续的零件加工与装配作业。
