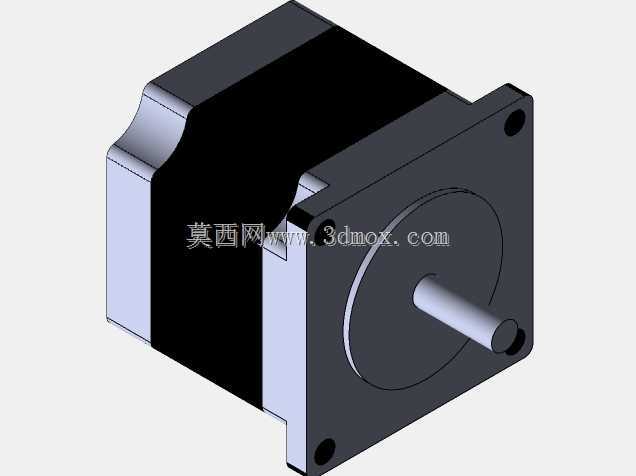

NEMA34规格步进电机三维结构设计

　　做自动化设备结构选型的时候，NEMA34规格的步进电机是中负载传动场景里绕不开的动力元件，很多刚入行的工程师容易只看保持扭矩参数就选型，忽略安装边界和结构干涉问题，这个三维模型刚好把实际装机需要核对的所有结构细节都还原出来，不用对着二维图纸反复算空间。从实际应用场景来说，这个规格的步进电机常用在数控雕刻机的XYZ轴传动、小型皮带输送机的主动辊驱动、自动化点胶设备的位移平台动力输出、3D打印设备的挤出机构进给，还有包装机械里的拉膜、送料工位，但凡需要开环控制下精准定位、扭矩输出在1.2N·m到8N·m区间的工位，基本都能看到它的身影。

　　从结构设计思路来看，这个模型还原的是行业通用的方形机壳设计，机壳采用拉伸铝型材加工后做发黑氧化处理，既保证了定子装配的同轴度，又能通过铝壳本身的散热面积把绕组工作产生的热量散出去，不用额外加装散热风扇就能满足大部分工况的温升要求。输出端的安装法兰是标准的86mm见方结构，四个安装孔的位置度公差在建模时做了严格约束，和行业通用的安装支架、行星减速机输入端法兰完全匹配，不用二次改孔。输出轴采用单出轴D型切边设计，切边位置和键槽的尺寸完全对应通用的同步轮、联轴器锁紧要求，装配的时候不用额外加工轴面，锁紧螺丝顶在D型切面上就能避免传动过程中轴和连接件打滑。

　　实际做设备布局的时候，最容易出问题的就是安装边界的核对，这个模型把电机尾部的编码器凸起部分、机身侧面的接线盒出线方向都做了1:1还原，机身总长度从法兰安装面到尾部端盖的尺寸，还有输出轴的伸出长度、轴径，都和量产实物一致。很多新手工程师布局的时候只算法兰面到机身的长度，忘了尾部接线和编码器的突出尺寸，最后装机的时候发现电机尾部顶到设备背板，或者出线空间不够线缆弯折半径超标，用这个三维模型做装配干涉检查的时候，就能提前把这些问题规避掉。另外电机端盖上的安装沉孔深度也做了还原，选型螺丝的时候可以直接根据沉孔深度选对应长度的内六角螺丝，避免螺丝拧太深顶到内部定子绕组造成短路。

　　从功能特性的结构体现来看，这个模型还原了步进电机的定转子装配间隙，端盖上的轴承安装位也做了准确建模，前后端各用一个深沟球轴承支撑输出轴，能承受一定的径向负载，适合直接通过同步轮、齿轮做传动，不用额外加装支撑座。机身侧面的接线盒位置留足了线缆接头的安装空间，不管是用航空插头还是直接出线的款式，都能在这个模型基础上改型，不用重新绘制整机主体结构。另外法兰面上的定位凸台尺寸也符合行业通用标准，和减速机、安装支架的定位凹槽配合的时候，能保证输出轴和传动部件的同轴度，减少传动过程中的抖动和噪音。

　　做非标设备设计的时候，很多时候不需要自己从零绘制电机模型，直接用这种和实物尺寸完全一致的三维模型导入装配体，就能快速完成动力部分的布局，核对和周围导轨、拖链、工件的空间距离，避免后期加工装配的时候出现干涉返工。尤其是做多轴联动的设备，每个轴的电机安装位置、出线方向都要提前规划，这个模型的细节足够支撑整机的布局设计，不管是做电机安装板的开孔图，还是核对传动部件的配合尺寸，都能直接从模型里提取参数，不用反复翻厂家的样本手册核对二维尺寸，能省下不少绘图的时间。
