硬质合金木工车削刀具结构设计

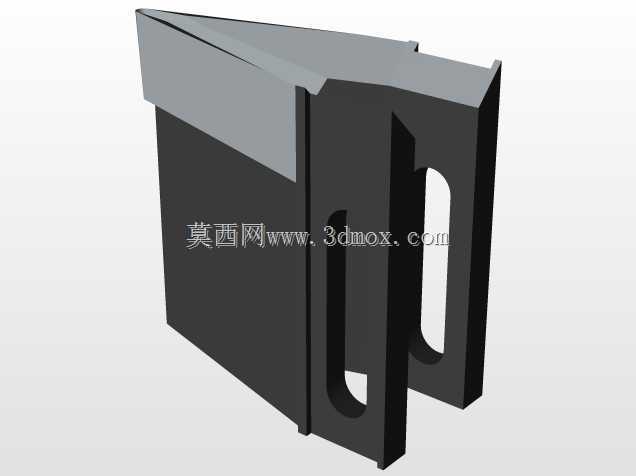

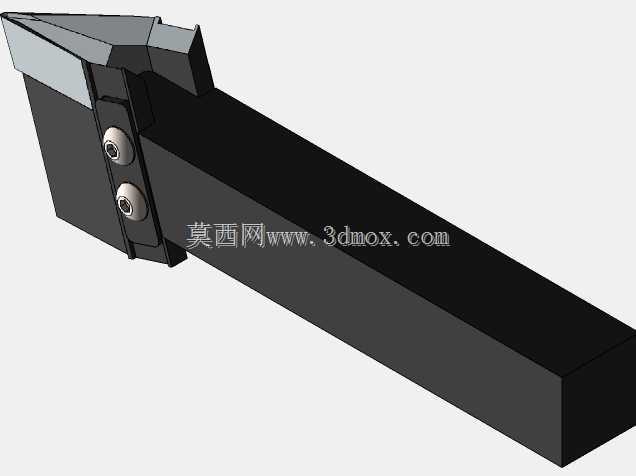

　　在木工数控车削加工场景中，这类硬质合金车刀是完成实木、硬木、胶合木等材料外圆车削、端面切削、成型面加工的核心执行部件，区别于普通焊接式木工车刀，该款采用机夹式结构设计，刀片通过两颗锁紧螺钉固定在刀杆的定位槽内，无需焊接工序，刀片磨损后可快速更换，无需重新打磨刀体，能大幅缩短木工车床换刀停机的时间，适配批量木制品加工的连续生产需求。从实际使用场景来看，这类刀具常配套中小型数控木工车床使用，多用于加工木旋制品、家具配件、木质工艺品、建筑木构件等工件，加工过程中可承受木材切削带来的高频冲击，硬质合金刀片的红硬性与耐磨性能远优于高速钢材质，针对硬木、含节疤木材的切削工况，能保持更长的单次刃口使用寿命，减少刃磨频次。从结构设计思路来看，

　　刀杆采用矩形截面结构，这种截面形式能保证刀具安装在车床刀架上时具备足够的夹持刚性，切削过程中可有效降低振颤，避免木材加工表面出现振纹，提升加工面的光洁度；刀杆头部的刀片定位槽做了精准的限位设计，刀片安装后可保证刀尖高度与刀杆基准面的位置公差控制在合理范围内，更换刀片时无需重新对刀，能有效降低操作工人的调机难度。刀片的切削角度经过针对性优化，前角设计适配木材的切削特性，可减少切削阻力，让切屑顺畅排出，避免木屑卡滞在切削区域影响加工质量；后角设计则保证刀具切削过程中后刀面不会与已加工木材表面发生摩擦，减少刀具磨损的同时避免木材表面被刮毛。两颗锁紧螺钉的排布位置经过受力校核，靠近刀尖位置的螺钉主要承受切削过程中的径向冲击力，

　　靠后位置的螺钉承担刀片的压紧定位作用，两个螺钉形成稳定的压紧力系，即使在大进给量切削硬木的工况下，刀片也不会发生位移或窜动，保证加工尺寸的稳定性。从安装边界来看，刀杆的矩形截面尺寸适配常规数控木工车床的标准刀架装夹尺寸，安装时只需将刀杆伸入刀架装夹位至安全刻度线位置，锁紧刀架压板即可完成安装，无需额外制作过渡套或改装刀架；刀尖的伸出长度控制在合理范围内，兼顾排屑空间与刀具刚性，避免伸出过长导致切削振颤，也不会因为伸出过短导致刀架与旋转的木工件发生碰撞。在实际加工应用中，这类刀具可根据不同的加工需求更换不同刃型的硬质合金刀片，比如粗加工时更换大切削刃圆角的刀片提升抗冲击性能，精加工时更换锋利刃口的刀片保证加工面的光洁度，

　　刀杆可重复使用，长期使用下来能有效降低刀具的综合使用成本。刀体表面做了发黑防锈处理，可适应木工车间多木屑、湿度波动的工作环境，避免刀杆长期使用出现锈蚀影响装夹精度；刀片的定位面与刀杆槽的贴合面经过精加工处理，装配后贴合度高，切削力可均匀传递到刀杆上，避免局部应力集中导致刀片崩损。针对木工切削过程中木屑飞溅的问题，刀具头部的结构做了避让设计，切削产生的木屑可沿着刀片前刀面顺畅排出，不会堆积在刀头位置影响切削视线，也避免木屑反复摩擦刀体造成不必要的磨损。在设备选型适配方面，这款刀具不仅可配套数控木工车床使用，也可适配普通卧式木工车床、仿形木工车床等设备，只要刀架装夹尺寸匹配即可安装使用，通用性较强；针对不同硬度的木材加工，可通过调整切削参数匹配刀具的切削性能，比如加工软木时可适当提高进给量与切削速度，加工硬木或含金属钉的回收木材时，可适当降低切削参数，保护刀片刃口不受损伤。从结构细节来看，螺钉采用内六角沉头设计，沉头孔完全容纳螺钉头部，不会出现螺钉突出干涉排屑的问题，内六角的锁紧形式可提供足够的锁紧力矩，避免切削过程中螺钉松动导致刀片移位；刀杆的尾部做了倒角处理，安装时可更顺畅地伸入刀架装夹孔位，减少安装对位的时间。
