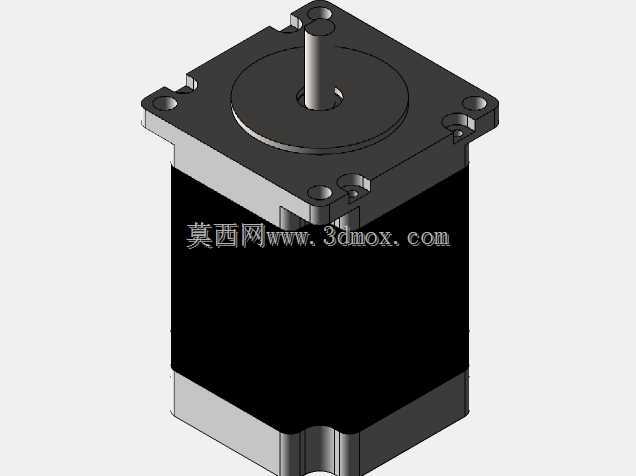

两相混合式NEMA23步进电机结构设计

项目分类:电动机 发布时间:2021-12-19 ID:458535
  • 两相混合式NEMA23步进电机结构设计

  在桌面级数控设备、小型自动化输送工位、3D打印运动轴、点胶机位移平台这类对开环定位精度有稳定要求的场景里,NEMA23规格的两相混合式步进电机一直是选型清单里的高频选项。做这类电机的三维建模时,首先要卡准的是安装法兰的边界尺寸——NEMA23对应的安装孔位中心距为57mm见方,这是和市面上绝大多数57规格电机安装座、同步轮传动座、电机支架适配的核心基准,建模时四个安装沉孔的位置度公差要控制在0.05mm以内,否则实际装配时会出现螺丝无法对位、电机安装面贴合不严导致运行共振的问题。

  从功能特性来看,这款两相混合式步进电机步距角为1.8度,也就是整步运行下每转200个脉冲,配合细分驱动器可以实现更小的步进当量,满足低速大扭矩输出的工况需求,不像伺服电机需要额外的编码器反馈回路,在成本敏感、定位精度要求在0.1mm级别的开环运动场景里,这类电机的性价比优势非常明显。建模过程中,输出轴的尺寸是另一个需要重点关注的安装边界,常规57系列该款电机的输出轴直径为8mm,轴上的扁位结构要和配套的联轴器、同步带轮的锁紧槽匹配,轴伸长度也要严格对应常用安装件的锁紧深度,避免出现轴伸过长顶到传动件内部、或者轴伸过短导致锁紧螺丝无法完全固定的问题。

  设计建模的时候,电机本体的分层结构要还原实际生产的装配逻辑:最前端的法兰端盖是压铸铝合金材质,承担安装定位和前轴承的支撑作用,中间的定子绕组部分包裹在方形金属机壳内,机壳的表面做了散热筋结构的简化处理——实际运行中步进电机低速运行时的发热会通过机壳散出,建模时保留机壳的方形轮廓即可,不需要过度刻画绕组内部的漆包线细节,毕竟这类三维模型主要用于设备整体装配时的干涉检查、安装位预留,不需要做电机本身的电磁仿真层级的细节。后端的端盖同样和机壳通过止口配合,四个长螺丝贯穿前后端盖把定子铁芯夹紧,这个装配关系在建模时要通过配合约束体现出来,方便后续做装配爆炸图的时候清晰展示结构组成。

  实际选型应用中,这类电机常搭配同步带传动、滚珠丝杠传动来实现直线位移,比如小型雕刻机的X/Y轴运动,用这款电机搭配1605规格的滚珠丝杠,整步模式下可以实现0.025mm的脉冲当量,足够满足木工雕刻、软金属雕刻的进给精度要求;在自动化送料的短距离输送工位,电机搭配减速箱可以输出更大的扭矩,驱动小型皮带线完成工件的定距输送,不需要额外的刹车结构,因为步进电机静止时的保持扭矩可以锁住轴位,避免工位偏移。建模时还要注意电机尾部的出线位置,常规出线是在后端盖的侧面,预留的出线空间要和设备走线槽的位置匹配,避免装配时出现线缆被机架构件挤压、弯折半径过小导致线芯断裂的问题。

  从结构设计的思路来说,做这款电机的三维模型不需要追求内部结构的完全复刻,核心是把所有和外部装配相关的尺寸做精准:安装法兰的平面度、安装孔的沉头深度、输出轴的同轴度、电机本体的总长尺寸、出线口的位置和直径,这些尺寸是结构工程师做整机布局时最关心的参数,只要这些外部边界尺寸准确,模型就能满足装配干涉检查、安装位预留、BOM清单统计的实际需求。很多新手建模时会把精力放在刻画定子转子的内部细节,反而忽略了安装孔位的位置度、轴伸长度这些和实际装配直接相关的参数,导致模型看起来细节丰富,实际导入装配体时根本无法和配套的支架、传动件适配,失去了三维模型在工程设计里的实用价值。

  另外,这款电机的方形机壳设计也是选型时的一个优势,和圆形机壳的电机相比,方形法兰的安装定位更方便,不需要额外做防转结构,直接通过四个安装螺丝就能牢牢固定在安装面上,运行时的抗共振表现更好。建模时机壳的边角做了小的倒角处理,还原实际压铸零件的工艺特征,避免出现尖锐直角不符合实际加工工艺的问题。前端盖的轴承室位置要和输出轴保持同轴,这个位置的建模精度会影响后续做运动仿真时的轴跳动模拟,虽然不需要做详细的轴承模型,但轴承室的安装位尺寸要预留准确,方便后续需要时可以直接装入标准轴承模型完成整机的传动链装配。
