费斯托ADVC系列短行程小型气动气缸结构

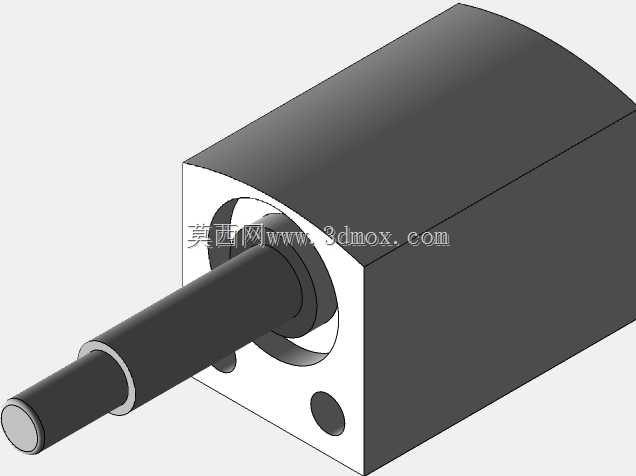

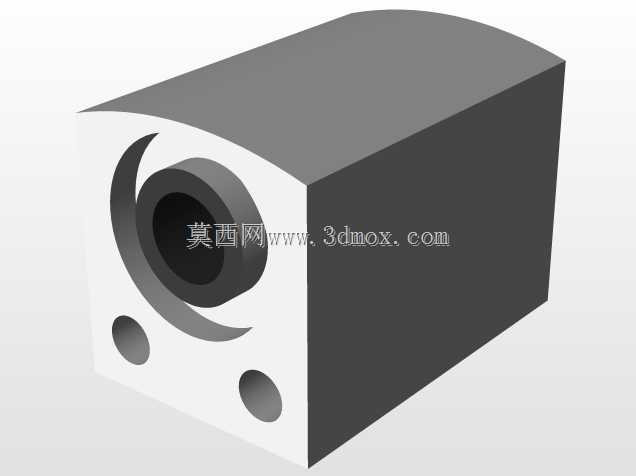

这款短行程小型气缸是气动系统中典型的直线执行元件，广泛应用在轻工包装、电子装配、小型自动化专机、工装夹具定位、3C产品检测工位等对安装空间有严格限制的场景中，能够在紧凑的设备布局内完成短距离的往复推压、顶升、夹紧、挡停动作，相比常规长行程气缸，它的轴向尺寸更短，不需要预留过长的活塞杆伸缩余量，非常适合安装在设备内部狭窄的工位间隙、工装板侧方、检测模组的侧边位置，承担小负载、高频次的直线驱动任务。从结构设计来看，这款气缸采用方形缸体一体化设计，缸体本身自带安装螺纹孔，不需要额外搭配安装附件就可以直接从多个方向完成固定，既可以通过缸体侧面的螺纹孔实现卧式侧装，也可以通过缸体端面的孔位实现法兰式正装，安装方式灵活多变，能够适配不同设备的布局需求。活塞杆端部采用外螺纹设计，可以直接连接压头、挡块、吸盘座等执行端配件，不需要额外加工转接结构，活塞杆表面做了硬化耐磨处理，配合缸体内部的精密导向结构，在高频往复动作下也能保持稳定的直线度，避免活塞杆出现偏磨、卡滞的问题。缸体上的气口布局紧凑，接入压缩空气后可以实现双作用驱动，即活塞杆的伸出和缩回都依靠气压驱动，动作响应速度快，输出推力稳定，在0.5MPa的常规工作气压下就能输出足够的推压力，满足小件夹紧、轻载顶升的工况需求。从安装边界来看，这款气缸的整体外形方正，没有外凸的冗余结构，所有安装孔位都集成在缸体本体上，安装时只需要预留出活塞杆伸出的行程空间以及气管接头的接入空间即可，不需要为气缸本身预留过多的安装余量，能够最大化节省设备内部的安装空间，在多工位密集排布的自动化设备中，这类短行程小型气缸可以并排密集安装，完成多个点位的同步驱动动作，大幅提升设备的空间利用率。在实际使用中，这类气缸通常搭配电磁阀、节流阀共同使用，通过调节节流阀可以控制活塞杆的伸缩速度，避免动作过快产生冲击，也可以根据工位的动作节拍调整响应速度，适配不同生产节奏的需求，同时方形缸体的抗扭转性能优于圆形缸体，在承受侧向小负载时也能保持稳定的动作状态，不会出现缸体转动的问题，保障执行端的动作位置精度。
