方形端盖拉杆式标准气动气缸结构

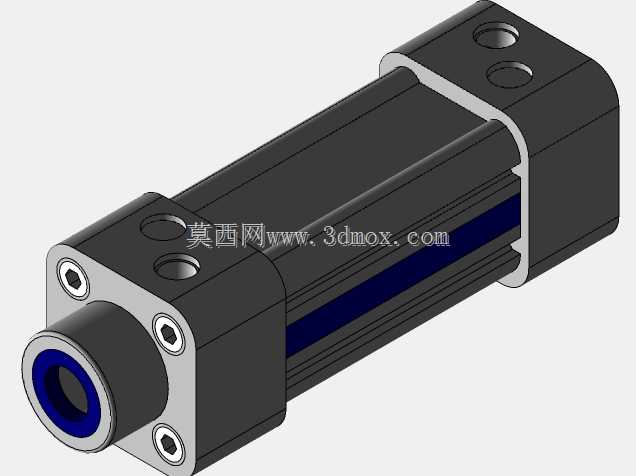

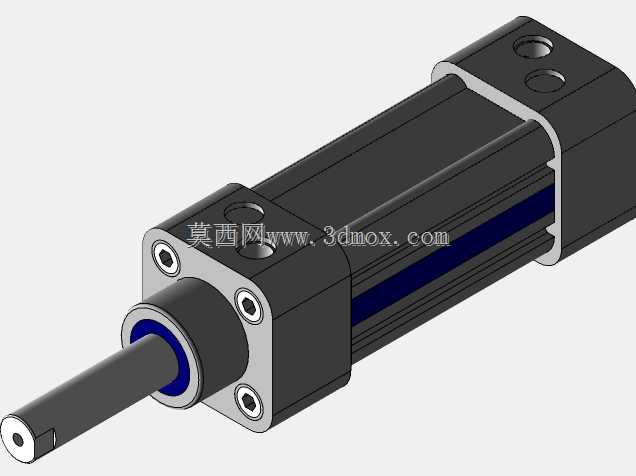

这款方形端盖拉杆式气动气缸，是气动系统中应用极为广泛的直线执行元件，在轻工包装、电子装配、自动化输送、机床上下料、工装夹具夹紧等场景中承担核心的直线动力输出职能，能够将压缩空气的压力能转化为活塞杆的直线往复机械能，为各类自动化动作提供稳定可靠的推拉力输出。在实际生产场景中，这类气缸常被用于完成工件的推送、移位、夹紧、顶升、分选等动作，相比液压执行元件具备响应速度快、介质清洁无泄漏、维护成本低、动作快速平顺的优势，适配绝大多数对出力要求适中、动作节拍较快的自动化工位需求。从功能特性来看，这款气缸采用方形端盖配合四根周向布置的拉杆锁紧结构，前后端盖通过拉杆施加的预紧力压紧缸筒，形成密封的压力容腔，端盖表面预留的标准安装孔位支持多种安装方式，既可以通过端盖孔直接进行法兰式安装，也可搭配附件完成脚座安装、铰轴安装，适配不同设备的布局需求。活塞杆伸出端做了防转扁位设计，能够避免活塞杆在伸缩过程中发生周向转动，保证连接的执行端动作位置精度，活塞杆与前端盖之间设置了耐磨导向环与双唇形密封圈，既可以降低活塞杆往复运动的摩擦阻力，也能有效阻挡外界粉尘、切削液进入缸体内部，同时防止内部压缩空气泄漏，延长气缸的使用寿命。在设计思路上，这款气缸遵循气动元件的模块化设计逻辑，缸筒采用硬质阳极氧化铝合金材质，内壁做高精度珩磨处理，表面粗糙度控制在极低水平，大幅降低活塞运动的摩擦阻力，减少密封圈磨损；活塞采用双向密封结构，将缸筒内腔分为无杆腔与有杆腔，通过两个腔室的压差变化推动活塞带动活塞杆完成伸缩动作，端盖与缸筒的接触面设置了静密封件，保证腔体的密封性能，避免压力泄漏导致的出力不足问题。从安装边界来看，这款气缸的方形端盖轮廓规整，安装孔位采用行业通用的孔距标准，能够直接替换同规格的同类型标准气缸，无需对设备安装位做额外改造，缸体整体外形紧凑，径向尺寸控制合理，活塞杆伸出长度匹配常规行程需求，在安装时仅需预留出活塞杆全行程的伸缩空间，以及对应气管接头的安装操作空间即可，能够适配设备内部狭窄的安装空间，不会与周边的管线、其他机构发生运动干涉。在实际选型应用中，这类气缸可以根据工况需求搭配磁性开关，直接检测活塞的运动位置，为控制系统提供到位信号，也可搭配调速接头对活塞杆的伸出、缩回速度进行独立调节，适配不同的动作节拍要求，满足不同工位的动作速度需求，在长时间往复运行的工况下也能保持稳定的性能表现，故障率低，日常维护仅需定期检查密封圈磨损情况、清理活塞杆表面杂物即可，大幅降低设备的运维成本。
