带导杆三杆式气动执行气缸结构

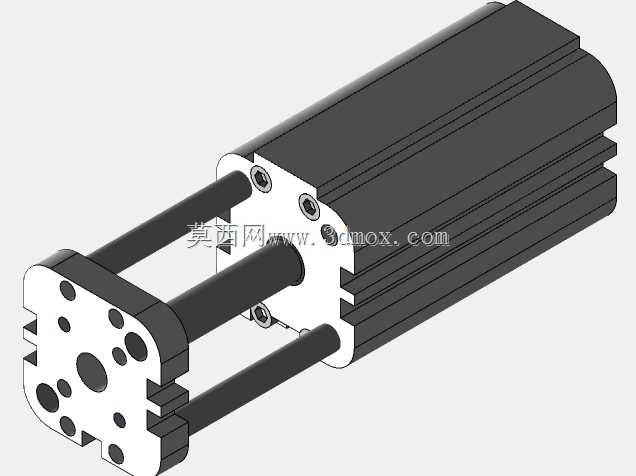

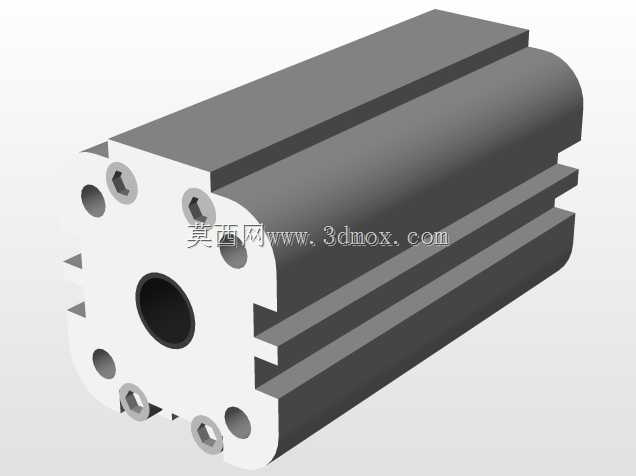

这款带导杆的三杆式气动执行气缸，是气动自动化系统里的核心执行部件，广泛应用在轻工包装、电子装配、自动上下料、工装夹具换位、物料推送等工业场景中，承担直线往复驱动、工件顶升、工位阻挡、夹具夹紧等实际作业功能，相比普通无导杆气缸，它自带的三根平行导杆可以直接承受一定的侧向负载，不需要额外加装导向轴、直线导轨等辅助导向部件，能大幅简化设备的整体结构设计，降低装配调试的难度，在短行程高频往复的作业工况下稳定性表现尤为突出。从功能特性来看，这款气缸采用缸体与导杆集成的一体化结构设计，前端的安装法兰板预留了多规格的安装孔位，既可以从前端通过法兰直接锁附在设备安装板上，也可以从缸体侧面进行固定，适配不同设备的安装空间需求；内部活塞搭配硅橡胶材质的密封件，能够在常规压缩空气驱动下保证腔体的气密性，减少工作过程中的气体泄漏，同时硅橡胶密封件具备较好的耐磨与耐温性能，可适配多数工业车间的常规作业环境，延长气缸的整体使用寿命。在设计思路上，这款气缸将三根导向杆与活塞输出端做刚性连接，导杆与缸体端盖处的导向套配合，在活塞做直线伸缩动作时，导杆同步随动，从结构上避免了普通气缸活塞杆伸出时容易出现的转动、偏摆问题，保证输出动作的直线度与重复定位精度，对于需要平稳推送、精准对位的作业场景，这种结构可以有效避免工件推送错位、顶升偏斜等问题。从安装边界来看，这款气缸的整体外形为方形带圆角的长条结构，缸体侧面的槽位可适配磁性开关的安装，用来检测活塞的伸缩到位状态，方便接入设备的自动化控制系统；前端法兰的安装孔采用对称布局，中心位置为活塞杆的输出端，周围的通孔与螺纹孔可直接连接负载推板、夹具压块等执行端配件，不需要额外设计转接件，安装时需要预留出气缸的全行程伸缩空间，同时保证安装面的平面度，避免导杆受到额外的径向应力，影响运行顺畅度与使用寿命。在实际产线应用中，这类导杆气缸常被用在流水线的工件顶升工位、分拣机构的物料推位、工装夹具的自动压紧、检测设备的探头进给等环节，凭借集成导向的结构优势，它可以在紧凑的设备空间内完成稳定的直线驱动动作，减少设备的整体零件数量，降低设备的制造成本与后期维护成本。
