储罐配套防护栏杆笼式直爬梯结构设计

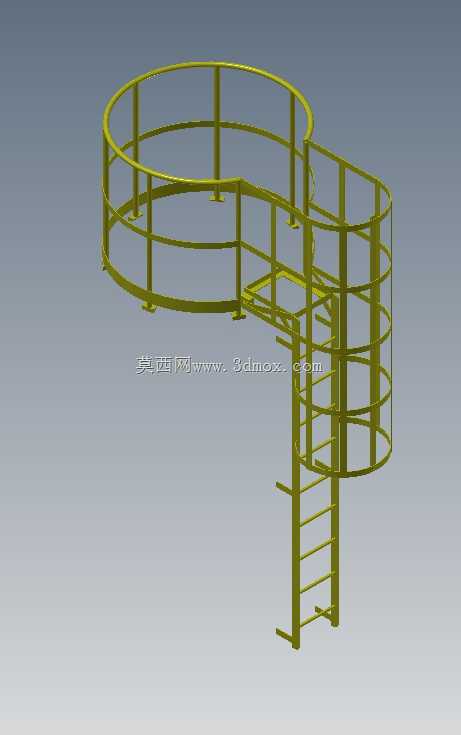

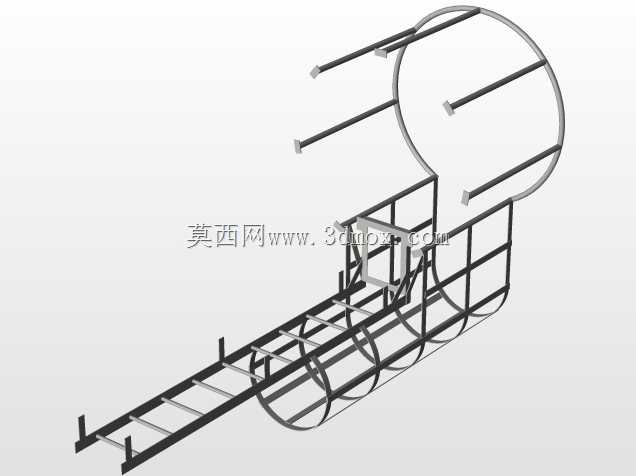

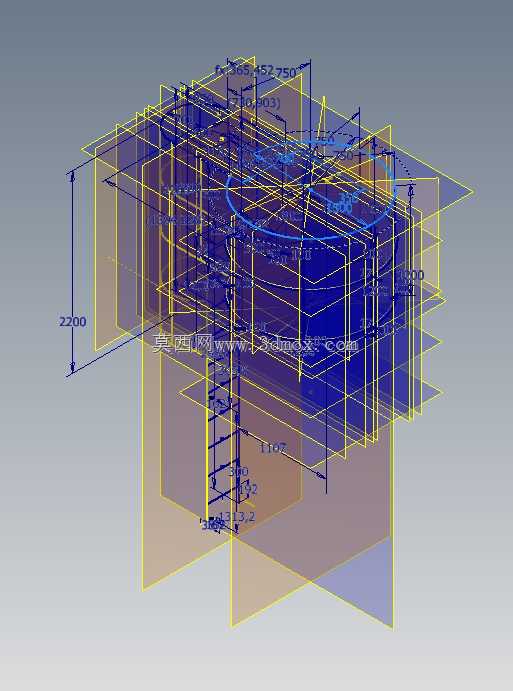

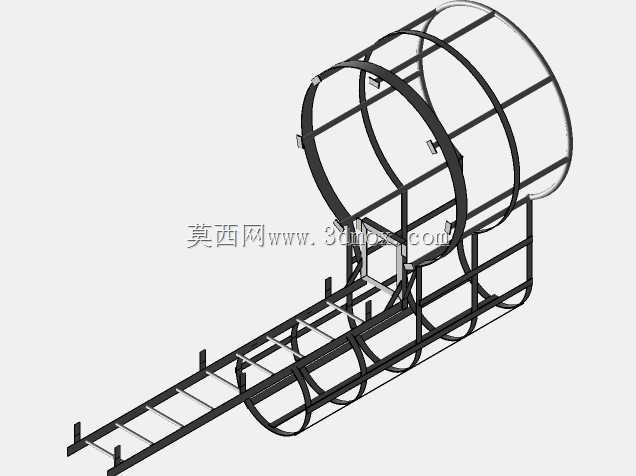

这套结构主要应用于石油化工、粮油储运、环保水处理等行业的立式常压储罐、承压储槽的顶部检修通道配套，是现场操作人员登临罐顶开展阀门操作、仪表校准、密封检查、防腐维护作业时的必备通行与防护设施，能够在露天户外、腐蚀介质环绕的严苛工况下长期稳定使用，为作业人员提供连续可靠的上下通行路径与临边坠落防护。整套结构由临边防护栏杆、笼式护笼、直爬梯梯段三个核心部分组成，其中直爬梯作为核心通行载体，采用等距排布的防滑踏步设计，踏步表面预留防滑纹路安装位，可适配不同场景下的防滑需求，避免作业人员攀爬时脚底打滑；笼式护笼沿爬梯全程环绕布置，采用环形箍加纵向肋条的框架结构，能够在人员意外失足时提供有效围挡，防止坠落事故发生，护笼的横向间距与纵向净空均符合高处作业安全规范要求，不会对正常攀爬动作造成阻碍；临边防护栏杆设置在爬梯与罐顶平台的衔接位置，沿罐顶开口边缘连续布置，搭配中间横杆与底部挡边，形成完整的临边防护体系，避免人员在平台出入口处发生踏空、坠物风险。设计过程中首先结合储罐的安装边界确定整体尺寸，爬梯总高度匹配2200mm的罐壁安装高度，梯身与罐壁保持合理的安装间距，既保证攀爬时肢体有充足的活动空间，又避免梯身过度外伸增加结构受力负担；护笼的起始高度从人员攀爬时的胸部对应位置开始设置，一直延伸至罐顶平台以上的扶手高度，实现防护范围的全程覆盖，不存在防护盲区。栏杆部分采用分段模块化设计，每段栏杆的长度适配罐顶弧形边缘的安装需求，可根据不同直径的储罐灵活调整拼接角度，无需额外定制异形构件，降低现场安装的施工难度；所有结构的连接节点均采用螺栓连接设计，预先在构件上预留标准安装孔位，现场无需焊接作业，既提升了安装效率，也避免了现场焊接对储罐外壁防腐层的破坏，同时方便后期构件损坏时的快速更换。整套结构的受力计算充分考虑了户外风载、人员攀爬动载、极端工况下的冲击载荷，构件的截面选型在保证结构强度、刚度满足安全要求的前提下，尽可能降低整体自重，减少对储罐外壁的附加载荷，避免长期使用过程中罐壁连接位置出现变形、渗漏问题。
