4mm规格接线香蕉插座组件结构设计

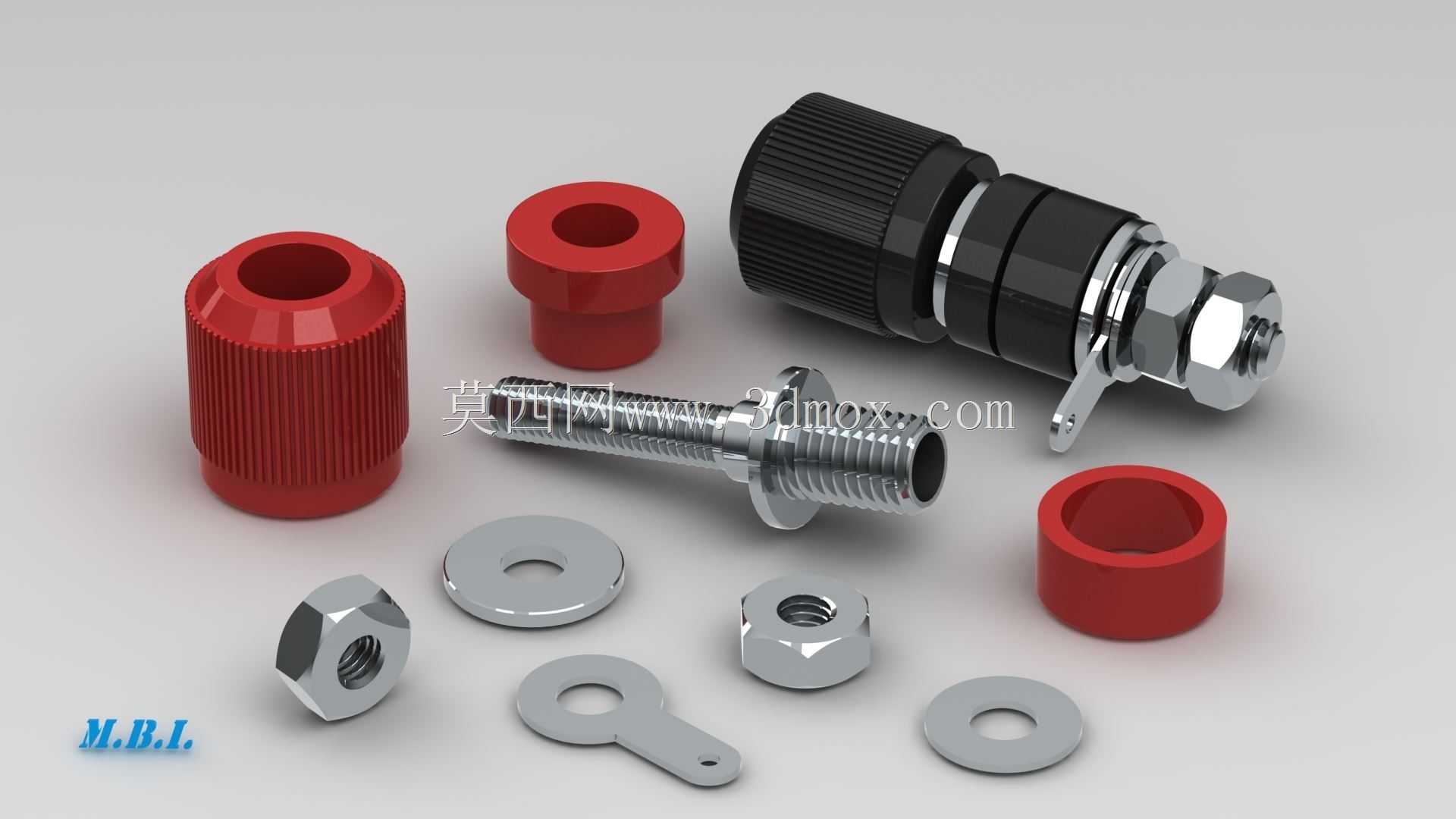

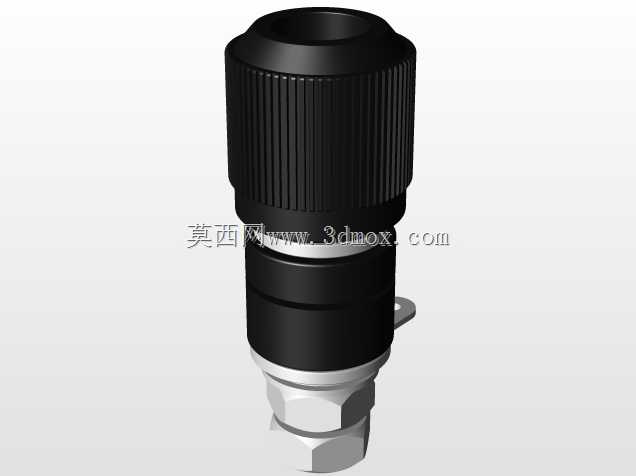

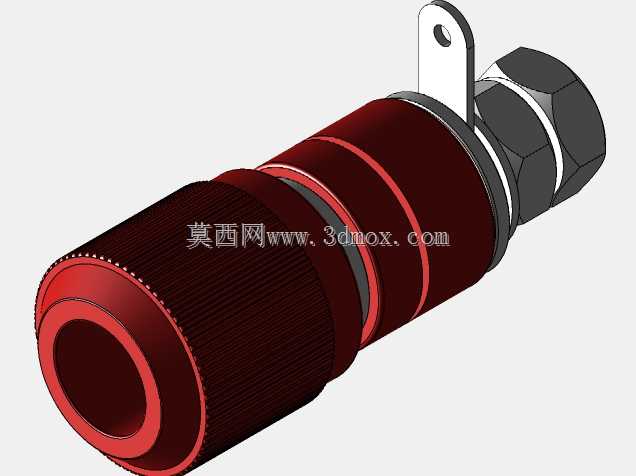

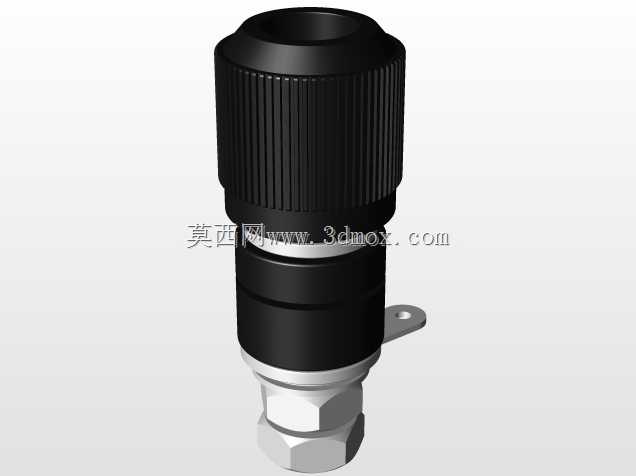

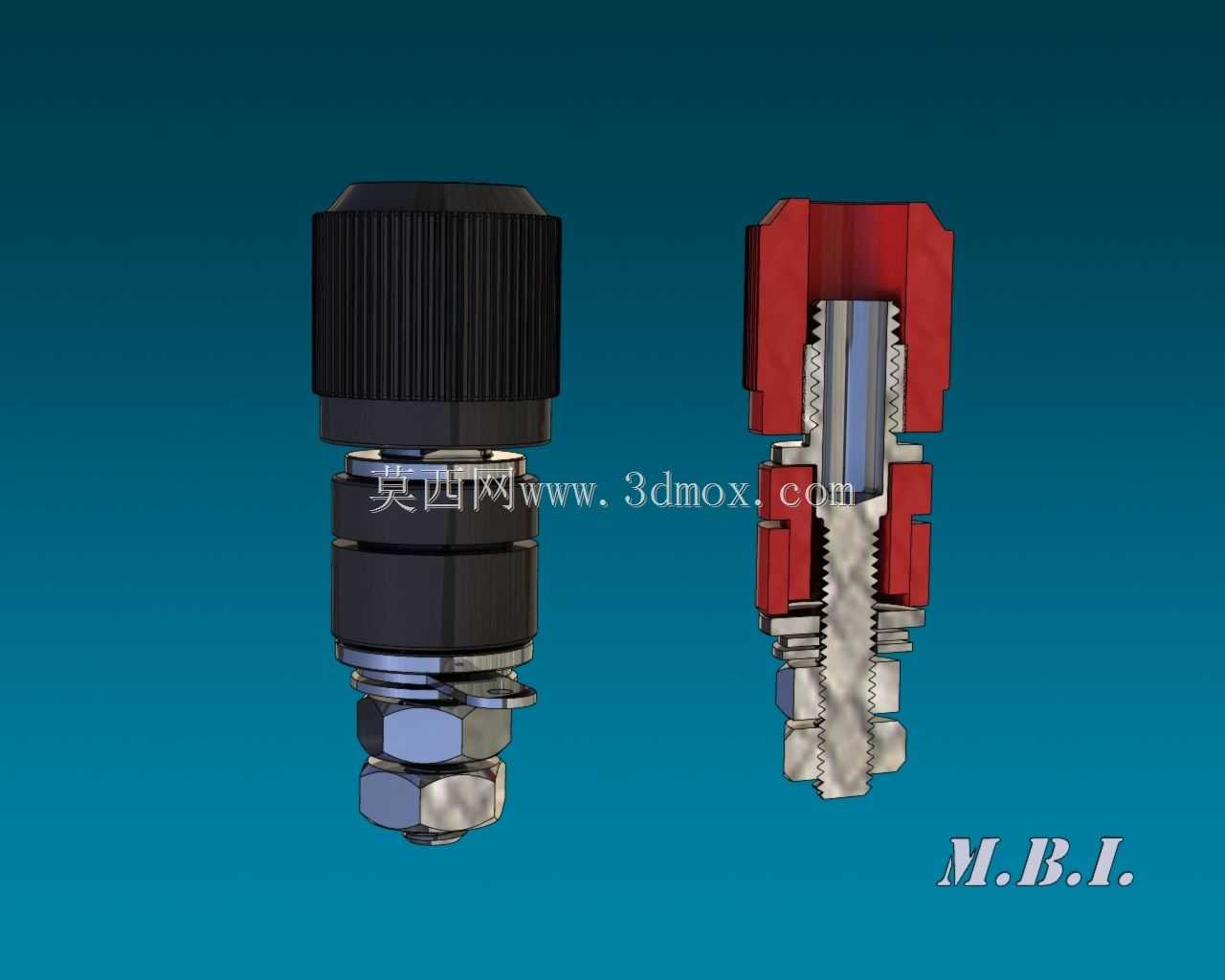

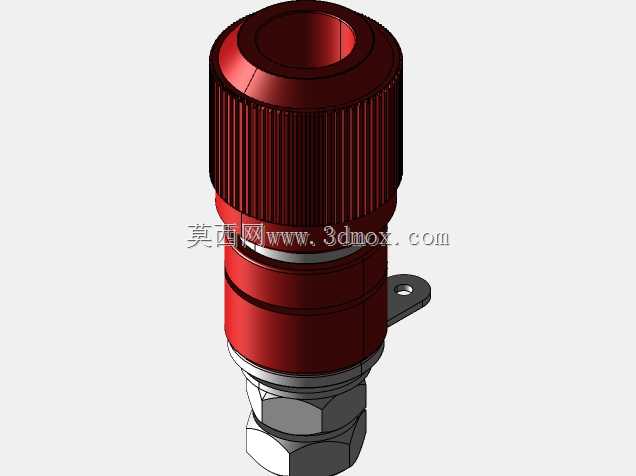

这款4mm规格香蕉插座是电子测试、电力接线、实验设备搭建场景中常用的快接式接线组件，广泛应用于直流电源输出端、教学实验台接线端口、电子仪器测试接口、音响设备信号接驳端等场景，能够实现导线的快速插拔连接，同时保证接线后的接触稳定性与绝缘安全性，避免接线端裸露引发的短路、触电风险。整套组件采用分体式结构设计，包含带外螺纹的金属导电主体、多组不同规格的红色绝缘护套、六角锁紧螺母、平垫片、带孔接线片等多个独立零件，各零件之间通过螺纹旋合、嵌套配合完成整体装配，装配流程简单易操作，无需专用工具即可完成面板安装与接线作业。金属导电主体采用黄铜材质基底做镀镍处理，既保证了优良的导电性能，降低接插部位的接触电阻，避免大电流通过时出现局部过热问题，同时镀镍层能够提升金属件的抗氧化、耐腐蚀能力，延长产品在不同温湿度环境下的使用寿命。外部红色绝缘护套采用硬质绝缘工程塑料注塑成型，表面做细密的滚花纹理处理，既能够在插拔操作时增加手部摩擦力，方便使用者施力完成插头插拔，也能将带电金属部位完全包裹，避免操作时误触带电部分，同时不同高度的绝缘护套可以适配不同厚度的安装面板，满足不同设备的装配需求。产品的核心安装边界为面板开孔适配4mm标准尺寸，金属主体的外螺纹段长度可覆盖1mm至8mm厚度的安装面板，通过六角螺母从面板背面旋紧即可完成插座的面板固定，固定后接线端位于面板内侧，可通过带孔接线片压接导线后套入接线柱，再通过末端的小螺母锁紧完成导线固定，接插端位于面板外侧，可适配标准4mm香蕉插头实现快速插拔。整套结构的设计充分考虑了日常使用中的受力场景，金属主体的法兰限位结构能够在插拔插头时承受轴向的插拔力，避免插座受外力出现松动移位，平垫片的设置能够分散螺母锁紧时对面板的压力，避免薄面板被压损，同时也能防止螺母在长期使用后出现松脱。绝缘护套与金属主体之间采用过盈嵌套配合，装配后护套不会随插拔操作出现转动或脱落，不同颜色的护套还可用于区分正负极、不同信号回路等接线属性，方便现场布线时的快速识别，降低接线错误的概率。
