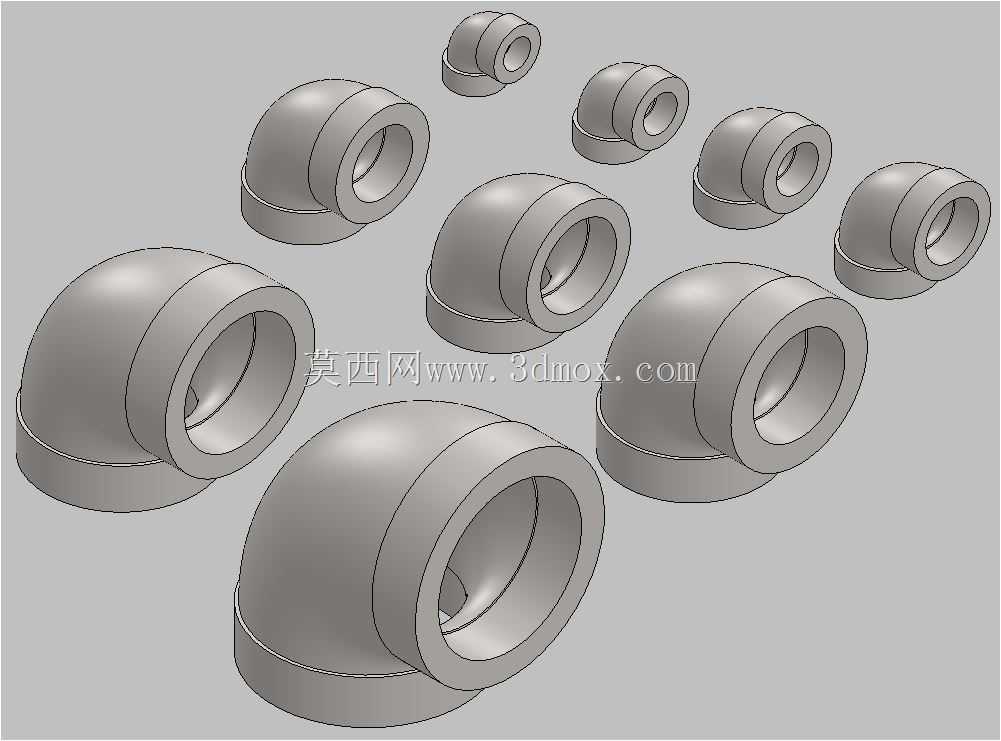

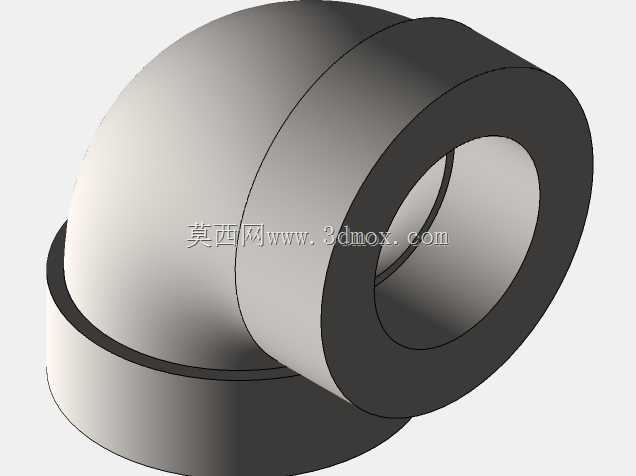

ASME标准90度承插焊高压弯头系列

这套90度承插弯头主要应用于石油炼化、高压化工输送、超高压液压系统、电站高温高压管路等对管路承压能力、密封可靠性要求严苛的工业场景，是高压管路系统中实现管路直角转向的核心连接件，能够在6000磅级的高压工况下稳定工作，适配高温、高压、存在流体冲击的复杂管路环境，避免管路转向位置出现应力集中、密封失效、介质泄漏等问题，保障整套管路系统的长期运行安全。

在实际管路布设中，这类承插焊弯头主要承担管路直角转向的功能，相比螺纹连接的弯头，承插焊的连接形式将管材插入弯头的承口内部后完成焊接，焊缝受力更均匀，不存在螺纹间隙带来的密封隐患，能够承受更高的管路压力与流体水锤冲击，尤其适合小口径高压管路的布设需求，在高压液压站、化工试剂输送管线、蒸汽高压管路、油气采集井口管线中都有广泛应用，不同规格的弯头可以匹配不同通径的管路，满足多管径层级的高压管路转向布设需求。

产品设计阶段严格遵循ASME B16.11相关标准要求，整体采用等径承插结构设计，弯头的弯曲半径采用标准长半径设计，能够有效降低管路转向位置的流体阻力，减少流体在转向位置的紊流与压降，避免高速流体长期冲刷弯头内壁造成的局部冲蚀磨损，延长管件的实际使用寿命。承口位置的内径尺寸严格匹配对应规格管材的外径公差，预留了标准的焊接装配间隙，既能够保证管材顺利插入承口达到标准装配深度，也能保证焊接过程中焊料能够均匀填充装配间隙，形成完整可靠的焊缝。弯头本体的壁厚经过严格的承压校核，在6000磅级的额定压力下保留足够的安全余量，能够承受管路运行中的压力波动与瞬时水锤冲击，弯头两端承口的同轴度、端面垂直度都控制在标准公差范围内，能够保证焊接装配后管路的直线度，避免出现装配应力集中的问题。

外形与安装边界方面，该系列弯头覆盖多档常用小口径高压管路规格，不同规格的弯头外形尺寸随通径增大按标准梯度递增，安装时仅需将对应规格的管材插入弯头两端承口至标准深度，在承口端部的焊接坡口位置完成角焊缝焊接即可完成装配，不需要额外的密封件辅助密封，安装后整体结构紧凑，占用的管路布设空间小，直角转向的结构能够让管路在有限空间内完成方向调整，适配设备内部、管廊狭窄区域的高压管路布设需求，焊接完成后整体连接强度与管路本体保持一致，能够实现与管路等寿命的稳定运行。
