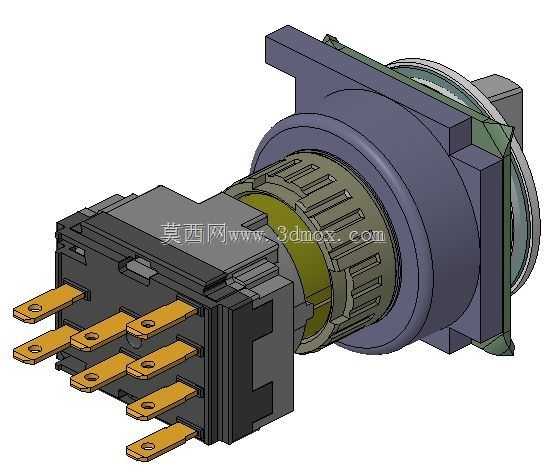

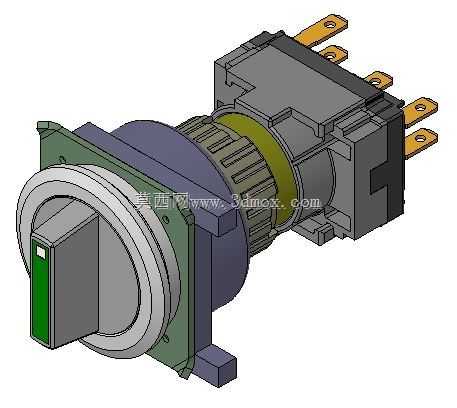

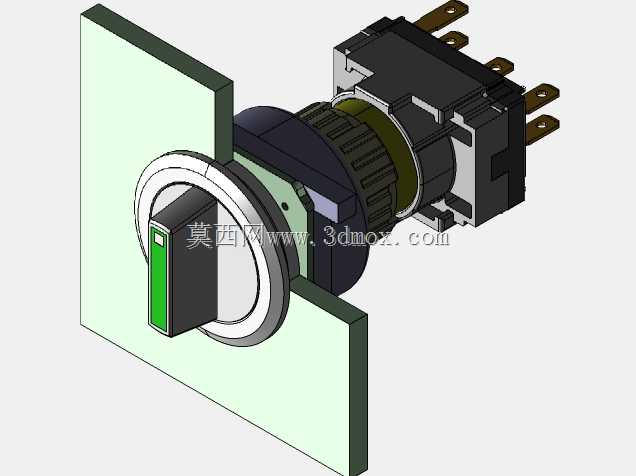

EAO带照明61系列电源选择开关结构

这款带照明的电源选择开关，是工业控制回路中常用的操作类电气元件，广泛应用在机床操作面板、自动化生产线控制柜、配电设备操作面、特种设备操控台等场景中，主要承担回路电源档位切换、不同供电回路选择、设备工作模式切换的功能，自带的照明指示结构能够直观反馈当前开关所处的导通档位，帮助操作人员快速识别设备供电状态，避免误操作带来的设备风险与安全隐患。从功能设计来看，这款选择开关采用旋钮式操作结构，操作力矩适中，档位切换时有清晰的卡位反馈，操作人员无需目视确认也能感知档位是否切换到位；自带的照明模块位于旋钮操作端的指示区域，在开关导通对应回路时同步点亮，即使在光线不足的车间环境、夜间值守的配电场景下，也能清晰传递当前回路的导通状态，相比无指示的普通选择开关，能够大幅降低状态误判的概率。开关的接触端采用多引脚插片式接线结构，能够适配多档位的回路切换需求，不同引脚对应不同的导通回路，接线时可根据实际控制需求选择对应的引脚组合，支持两路及以上的电源回路切换，接触件采用导电性能优异的铜质基材，表面做镀覆处理，能够降低接触电阻，减少长期通电后的发热问题，提升长时间工作的稳定性。从安装适配性来看，这款开关采用标准的面板嵌入式安装结构，安装座带有适配标准面板开孔的卡位结构，安装时无需复杂的固定结构，从面板正面放入开孔后，通过后部的锁紧环即可完成固定，适配常规厚度的金属、非金属设备面板；整体外形分为操作端、面板固定段、后端接线段三个部分，操作端突出面板的高度符合人机操作的合理范围，不会因为突出过多造成误碰，也不会因为突出过短导致操作不便；后端接线段的引脚排布留有足够的接线操作空间，适配常规的冷压接线端子，接线完成后不会出现引脚间的安全距离不足问题，满足低压电气设备的安全间距要求。设计过程中充分考虑了工业场景的使用需求，操作端的外壳采用耐磨、耐油污的工程塑料材质，能够耐受车间常见的油污、粉尘侵蚀，旋钮表面做防滑纹理处理，佩戴劳保手套操作时也不会出现打滑问题；开关内部的卡位结构采用耐磨损的材质，能够承受数万次的档位切换操作，满足工业设备长期使用的寿命要求，照明模块采用低功耗的发光元件，长期点亮也不会产生过高的温升，不会影响开关内部结构的工作稳定性。
