二十针圆形焊料型电连接器结构设计

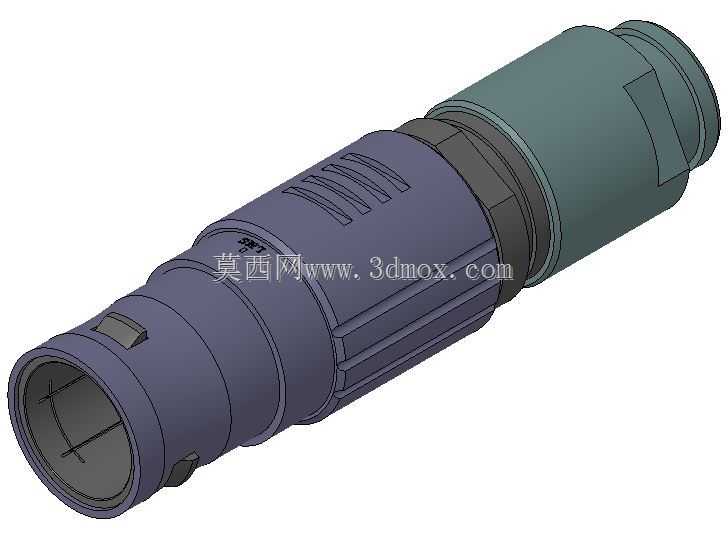

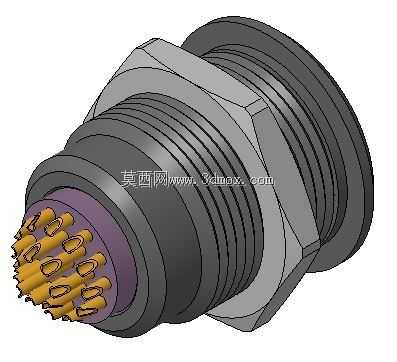

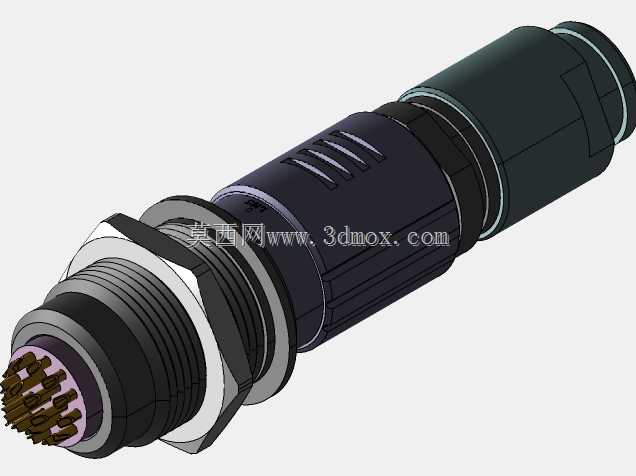

这款二十针圆形焊料型电连接器，主要面向工业控制、检测设备、通讯传输、轨道交通车载电气系统等场景的信号与小功率电力传输需求，在各类需要频繁插拔、具备一定防护要求的电气连接工位中承担线路对接功能，可实现多回路信号的稳定连通，避免多组独立接线带来的布线杂乱、接错风险高、维护效率低的问题。从实际使用场景来看，这类连接器常被安装在设备面板、机柜侧壁、线缆中段对接位置，前端插合端与适配插座完成锁紧后，可实现可靠的线路连接，后端则通过焊料焊接的方式与线缆线芯逐一固定，相比压接型连接，焊料型接线的接触电阻更低，在长期小幅振动的工况下不易出现接触松动的问题，适合对信号传输稳定性要求较高的检测类、信号采集类设备使用。产品在功能设计上做了多维度的考量，插合端设置了定位结构，可避免插合时出现针位错接的问题，外壳采用分段式结构，中部带有六角锁紧螺母与密封垫圈，在面板安装时可通过螺母锁紧固定，垫圈能够填充安装面的间隙，阻挡粉尘、水汽从安装缝隙进入设备内部；尾部带有线缆锁紧结构，在线缆焊接完成后可收紧尾部夹头，固定线缆外层护套，避免线缆受外力拉扯时直接作用在焊接点上，导致焊锡脱落、线芯断裂的故障。整体外形采用圆柱式流线设计，没有突出的尖锐棱角，在狭小的设备布线空间内也能顺利完成安装，不会与周边其他零部件产生干涉；安装边界设计充分考虑了常规工业机柜的面板厚度适配范围，锁紧螺母的调节行程可覆盖常见的1mm到5mm厚度的金属、非金属面板，插合后的整体长度控制合理，不会在面板内侧占用过多的布线空间，给周边其他电气元件留出足够的安装与散热距离。针体部分采用同心圆周排布方式，二十个接触针均匀分布在绝缘基座上，相邻针位之间保持足够的绝缘间距，可避免相邻回路之间出现信号串扰，绝缘基座采用耐温绝缘材质，可承受焊接时的高温，不会在焊线过程中出现基座融化、针位偏移的问题；外壳的防滑纹路设计，在手动插拔旋紧时可增大手部摩擦力，无需额外工具即可完成初步的锁紧操作，提升现场装配与后期维护的效率。
