弯插式公头D-subPCB连接器结构设计

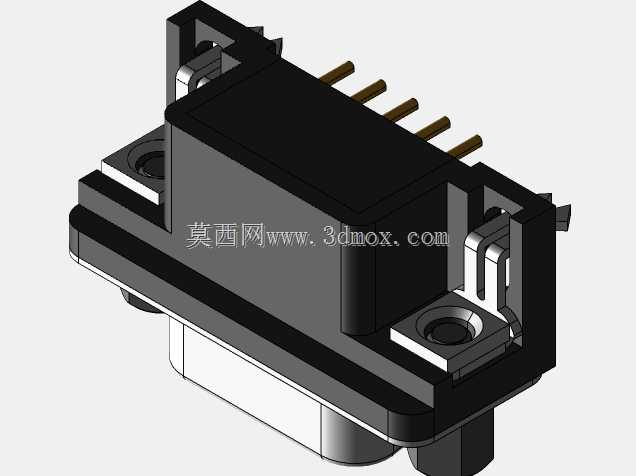

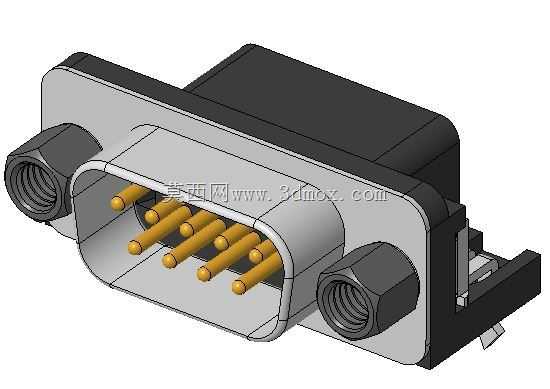

这款弯插式公头D-sub连接器，是板端信号传输场景中应用极为广泛的互连部件，常见于工业控制板卡、通讯接口模块、老式计算机外设接口、工控设备信号转接板等场景，主要承担板载端与外部线缆之间的多路低频信号稳定传输功能，在需要直角走线的PCB布局场景中，能够大幅缩减接口占用的板外纵深空间，优化设备内部的走线排布。从功能特性来看，该款连接器为9针公头规格，插针采用镀金工艺处理，能够降低接触电阻、提升抗氧化能力，保障长期插拔使用后的信号传输稳定性；两侧配备铜镀镍锁付螺母，可与对接母头的固定螺丝配合锁紧，避免设备运行过程中受振动、拉扯影响出现接口松脱、接触不良的问题；尾部采用90度直角弯针设计，插针引脚直接对应PCB板的焊盘孔位，焊接后连接器主体平行于PCB板面，适配外壳厚度有限、接口需从设备侧方或面板伸出的安装需求。在设计思路上，这款连接器充分考虑了板端安装的实际工况：金属屏蔽外壳采用锌合金压铸成型，既能够为内部插针提供结构防护，也可实现电磁屏蔽效果，减少外界电磁干扰对信号传输的影响；塑胶基座采用耐高温工程塑料注塑成型，能够耐受波峰焊、回流焊过程中的高温冲击，避免焊接过程中出现基座变形、插针移位的问题；插针与塑胶基座之间采用过盈压装配合，保障插针的固定强度，避免插拔过程中出现插针退针、歪斜的情况。从安装边界来看，该款连接器的法兰安装面为标准D-sub9公头尺寸，面板开孔可直接沿用通用D-sub接口的标准开孔规格，无需单独定制开孔模具；弯针引脚的伸出长度、引脚间距完全符合PCB板端安装的通用规范，焊盘位置可直接匹配标准封装库，能够大幅缩短硬件设计的封装绘制周期；连接器主体在PCB板面以上的高度经过优化，既能够满足面板伸出的装配要求，也不会过度占用板上空间，避免与周边较高的板载元器件出现装配干涉。在实际应用中，这类直角PCB公头连接器常被用于交换机侧控接口、工业PLC通讯端口、嵌入式设备的调试串口、数控设备的信号扩展接口等场景，稳定的结构设计与标准化的安装尺寸，能够适配不同厂商的对接配件，降低设备的生产装配与后期维护成本。
