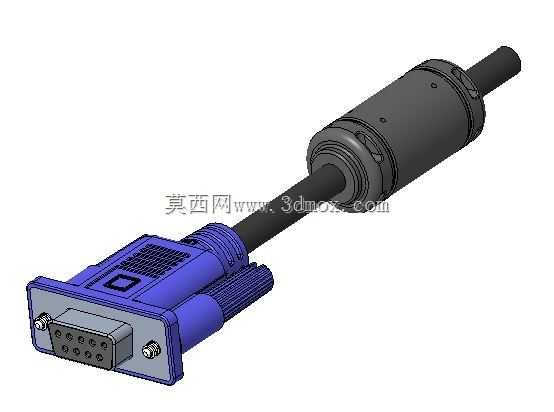

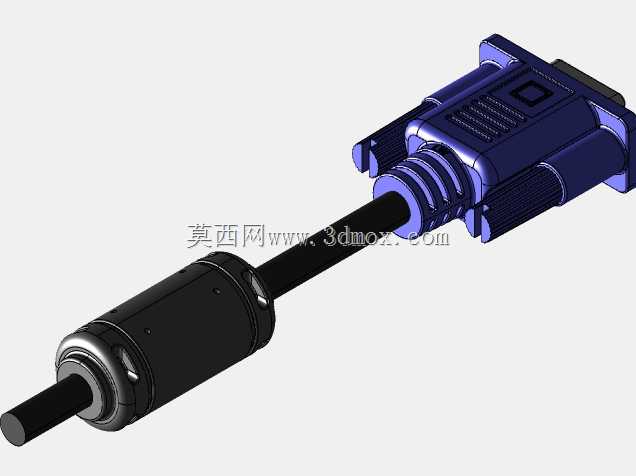

D-SUB9针母头带线连接组件结构设计

这款D-SUB 9针母头带线连接组件，是工业控制、通讯设备、测试仪器领域应用极为广泛的串行信号连接部件，日常在工控机串口通讯、老旧外设数据传输、工业传感器信号接驳、调试设备数据交互场景中承担物理连接与信号导通的核心作用，能够在设备间建立稳定的低速串行信号通路，保障RS232等协议的信号可靠传输，避免连接松动、信号干扰带来的通讯中断问题。从功能特性来看，该组件采用标准9针母头接口设计，接口端的金属外壳做了屏蔽结构处理，能够有效阻隔外界电磁干扰对传输信号的影响，接头两侧配备的锁紧螺丝结构，可在对接公头后完成螺纹锁紧，避免设备运行过程中受振动、拉扯导致接头松脱，线缆尾部做了应力释放的护套结构，能够缓冲线缆弯折、拉扯时对接头焊点的作用力，延长组件的实际使用寿命，内部线芯与插针采用压接加焊接的双重导通设计，降低接触电阻，保障信号传输的稳定性。在设计思路上，这款组件完全遵循D-SUB接口的标准尺寸规范，接头部分的插针排布、外壳轮廓、安装孔位完全匹配通用9针公座的对接要求，无需额外改型即可直接适配市面绝大多数标准串口接口；线缆部分的外径、屏蔽层结构都围绕工业场景的抗干扰需求设计，外层采用耐磨的绝缘护套材质，能够适应车间、设备机柜内的复杂布线环境，耐受常规的油污、摩擦与温度波动。从外形尺寸与安装边界来看，接头主体的对接面宽度、厚度完全符合标准DB9接口的尺寸要求，两侧锁紧螺丝的中心距与通用公座安装孔位完全对齐，对接插入深度控制在标准范围内，不会出现插接过深顶坏内部针脚、或是插接过浅接触不良的问题；线缆部分的出线方向与接头主体呈同轴布局，尾部护套的渐变过渡结构不会占用额外的安装空间，在机柜内部布线、设备面板安装时，能够适配紧凑的安装空间，预留的线缆弯曲半径满足常规布线的弯折需求，不会因为过度弯折导致线芯断裂。整体结构在设计时充分考虑了实际使用中的装配、维护、抗损需求，既满足标准接口的互换性要求，又针对工业场景的常见失效点做了结构强化，能够适配各类需要9针串口连接的设备接驳场景。
