间歇传动用槽轮式日内瓦机构结构设计

日内瓦机构又称槽轮机构、马尔他机构，是机械传动领域应用极为广泛的间歇运动转换构件，核心作用是将驱动侧的连续匀速旋转运动，精准转化为从动侧的周期性间歇旋转运动，在各类需要步进送料、工位转位、周期停顿动作的工业场景中承担核心传动功能。这类机构常见于多工位自动化装配线的转台驱动、包装机械的工位切换机构、电影放映机的胶片输片结构、机床的自动转位刀架、印刷机械的进纸分度单元，相比棘轮间歇机构，它的传动冲击更小、运行噪音更低、分度定位精度更稳定，在中高速间歇传动场景中具备不可替代的应用优势。

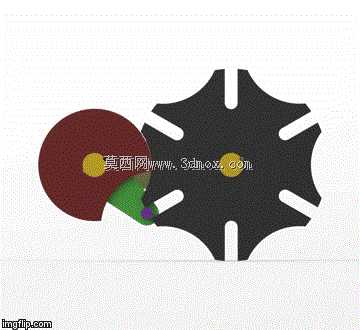

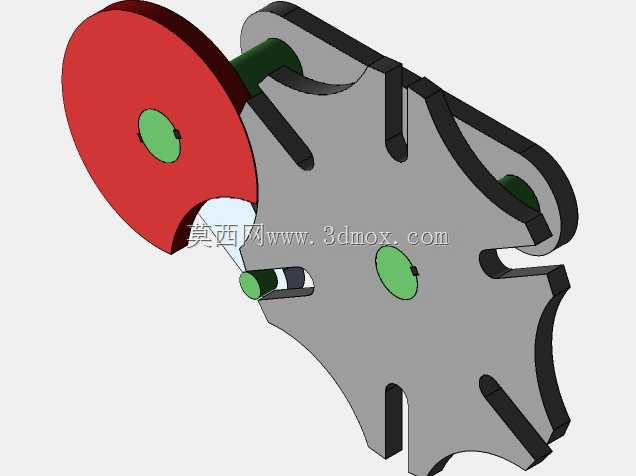

这套日内瓦机构采用经典的外啮合槽轮结构设计，核心组成包含带圆柱销的主动拨盘、带径向槽的从动槽轮以及配套的锁止定位弧面。主动拨盘为偏心圆柱销布局，当拨盘连续旋转时，圆柱销会在特定角度范围内嵌入从动槽轮的径向直槽内，带动槽轮完成固定角度的旋转动作；当圆柱销脱离径向槽后，拨盘上的同心锁止弧会与槽轮上的对应凹弧面完全贴合，此时槽轮被完全锁止无法转动，保持稳定的停顿状态，直到圆柱销再次进入下一个径向槽，才会启动下一次分度旋转，整套动作循环往复，实现固定节拍的间歇传动。

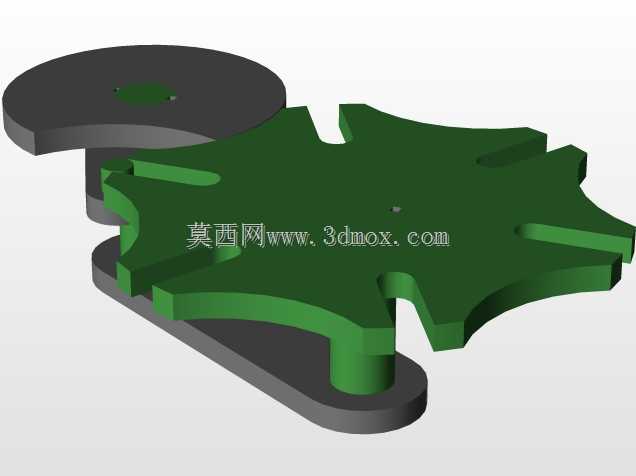

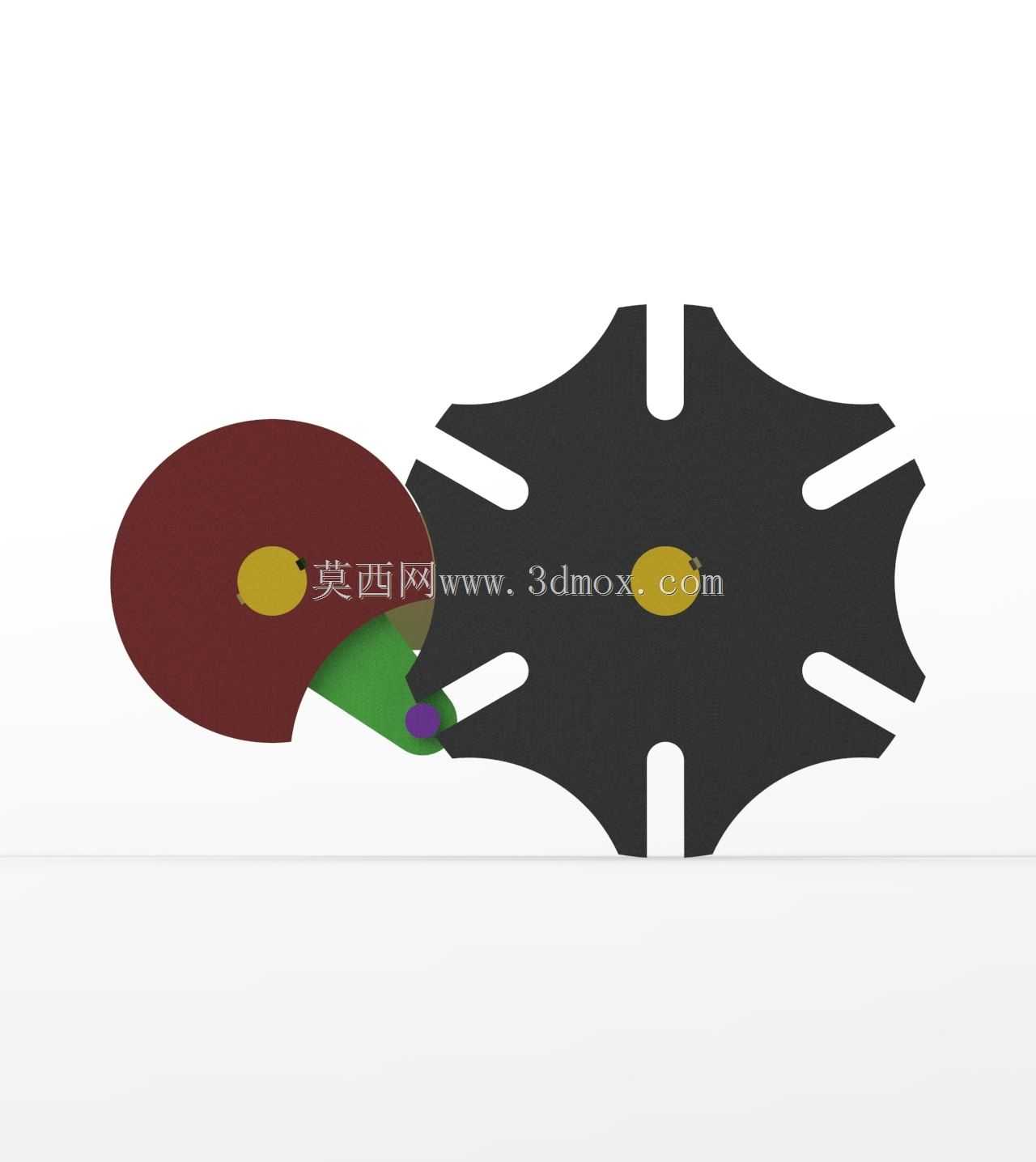

设计过程中首先根据应用场景的分度数确定槽轮的径向槽数量，这套模型采用六槽结构设计，对应每次60度的分度转角，适配六工位的转位需求；主动拨盘的回转半径与槽轮中心距经过严格匹配，确保圆柱销进出径向槽时的传动角处于合理区间，避免出现传动卡滞或刚性冲击；锁止弧的配合间隙经过优化设计，既保证锁止状态下槽轮无窜动间隙，又不会因配合过紧出现运转卡涩。整体结构采用扁平化布局，所有传动构件均布置在同一安装平面内，安装时仅需保证主动轴与从动轴的平行度公差、两轴的中心距公差在设计允许范围内，即可实现稳定运行，安装边界预留了充足的紧固件安装空间，可直接适配标准的型材安装机架，无需额外定制复杂的安装基座。

机构的所有运动部件均做了边缘倒圆处理，主动拨盘与槽轮的接触表面设计为低摩擦接触面，长期运行下的磨损量极小，维护成本极低；圆柱销采用可拆卸式设计，长期使用出现磨损后可快速更换，无需整体更换拨盘构件，大幅降低了设备的后期运维成本。在实际设备集成过程中，可根据具体的节拍需求调整主动拨盘的旋转转速，匹配不同生产节拍下的间歇分度需求，同时可在从动槽轮的输出轴端连接各类负载转台、送料辊、工位切换架等执行构件，适配不同行业的间歇传动需求，整体结构紧凑、传动可靠，是间歇运动机构设计中极具参考价值的典型结构方案。
