微型四分之三规格相机机身接环支架

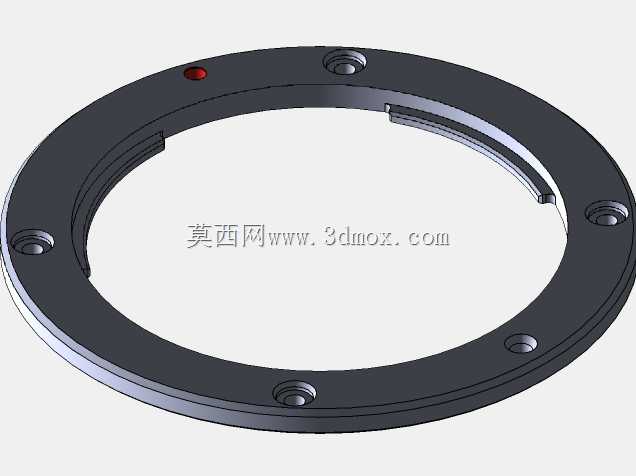

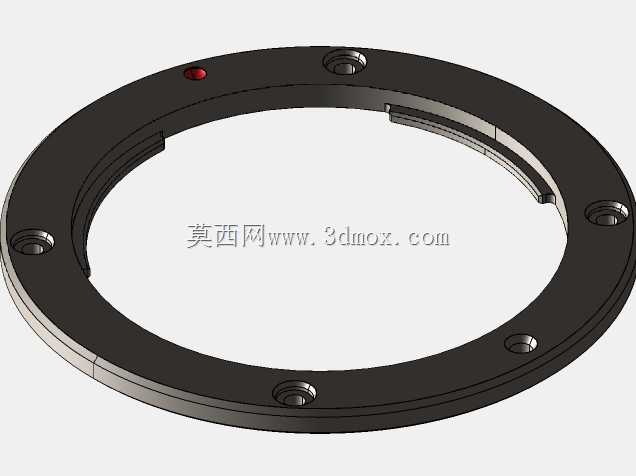

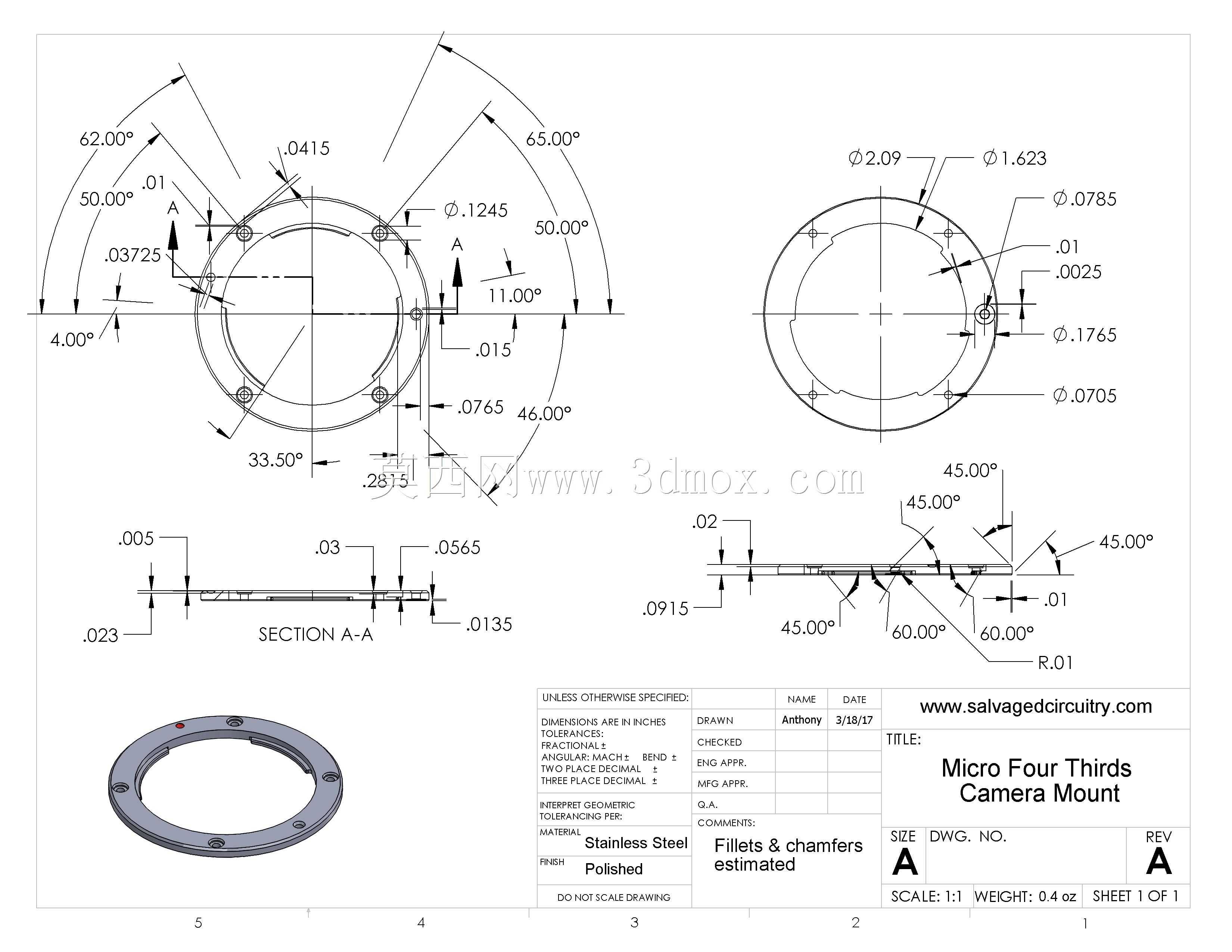

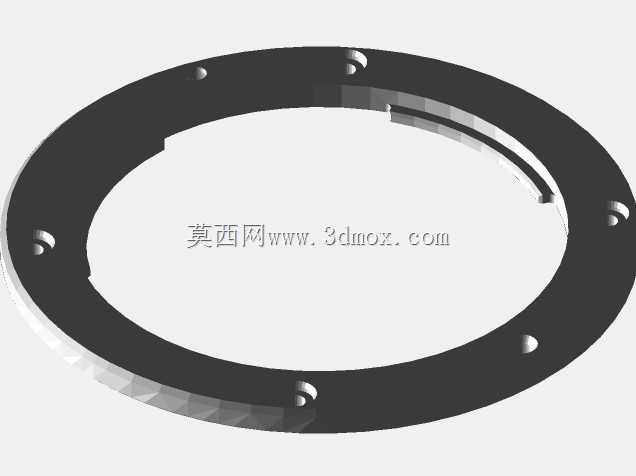

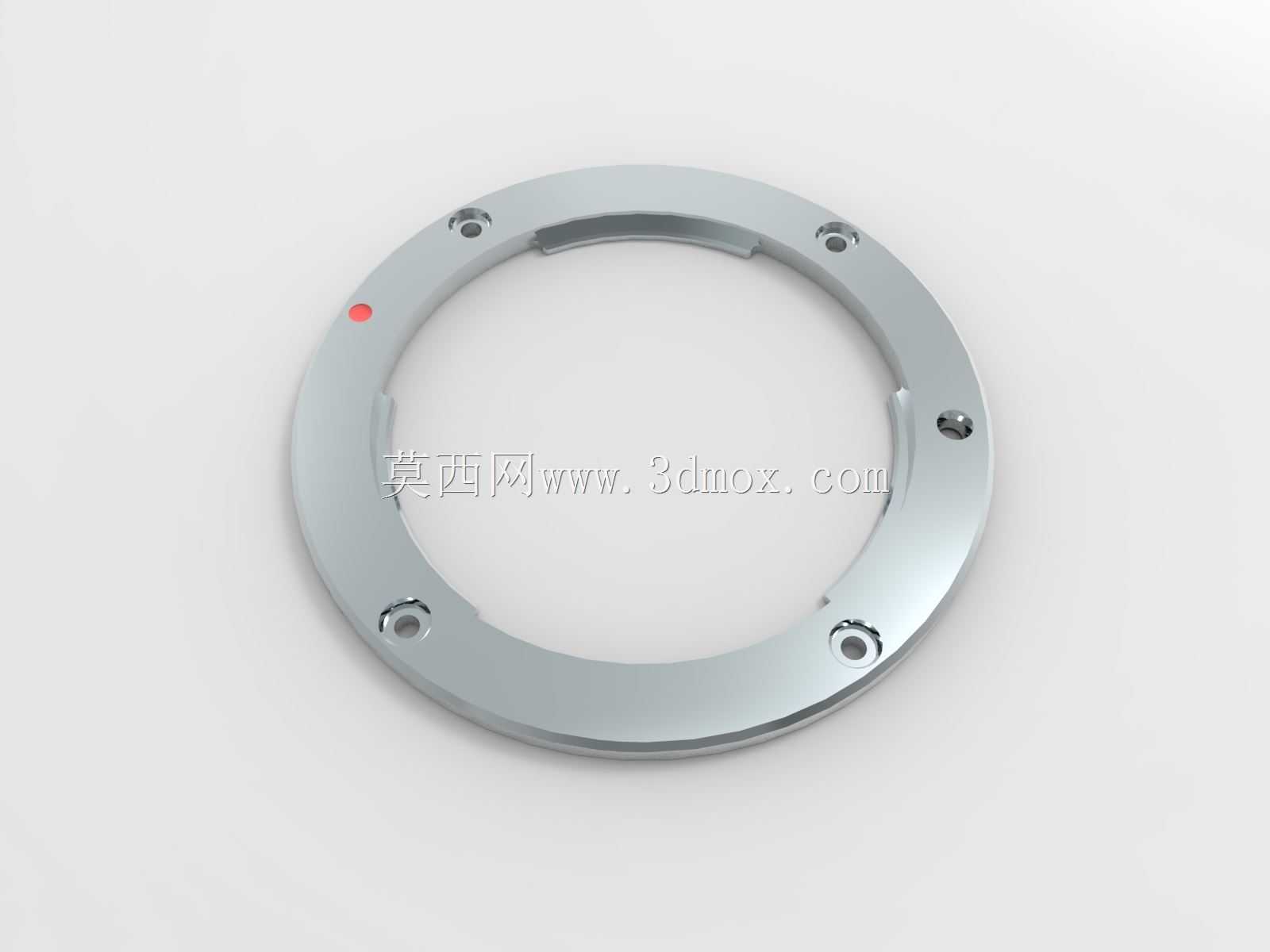

该环形支撑构件主要应用于微型四分之三画幅相机系统的镜头适配场景，是机身与外接镜头、滤镜支架等光学附件之间的核心连接载体，在专业摄影、工业视觉检测、微距拍摄等需要拓展光学配件的场景中承担定位、承重与同轴校准的核心作用。在实际使用过程中，该构件需要同时满足光学系统的同轴度要求与机械连接的可靠性要求，既要保证外接光学元件与相机成像靶面的平行度、同心度误差控制在微米级，避免出现成像偏轴、边缘画质下降的问题，又要承受外接镜头、附件的重量，长期使用不出现形变、松脱的情况。从功能特性来看，该构件采用环形中空结构，中心通光区域完全避开成像光路，不会对入射光线造成遮挡，环体上均匀分布的多组安装孔位对应相机机身端与外接附件端的固定点位，每处孔位都做了沉头处理，安装后固定螺丝端面与环体表面齐平，不会突出干涉其他部件的装配。环体边缘做了多段定位缺口设计，安装时可与机身端的定位凸台快速卡合对位，无需反复调整即可保证安装角度准确，大幅提升附件拆装的效率。在设计思路上，该构件优先保证结构刚性与尺寸精度的平衡，整体采用扁平环形布局，在满足安装孔位布置、结构强度要求的前提下尽可能压缩轴向厚度，减少整个光学接装系统的总长度，降低外接附件后的重心偏移量，提升手持拍摄或设备搭载时的稳定性。环体的截面采用等强度设计，在安装孔位周边做了局部加厚处理，提升螺丝锁紧位置的结构强度，避免反复拆装导致孔位开裂、滑牙，非受力区域则做了适度的减薄处理，在不影响整体刚性的前提下控制构件自重，减少相机挂载后的额外负重。从安装边界来看，该构件的外径适配微型四分之三系统机身前端的标准安装座尺寸，内径尺寸完全覆盖该画幅规格下的最大成像通光范围，环体上的安装孔位采用等角度均匀分布，孔位间距、沉头深度都严格匹配对应机身的安装点位公差，安装后环体与机身端面完全贴合，无翘边、间隙，可保证外接光学附件的光轴与相机成像光轴完全重合，适配常规镜头、近摄接圈、滤镜支架等多种外接配件的安装需求，在频繁拆装附件的使用场景下也能长期保持连接精度与结构可靠性。
