表面安装式开关继电器保险丝元件合集

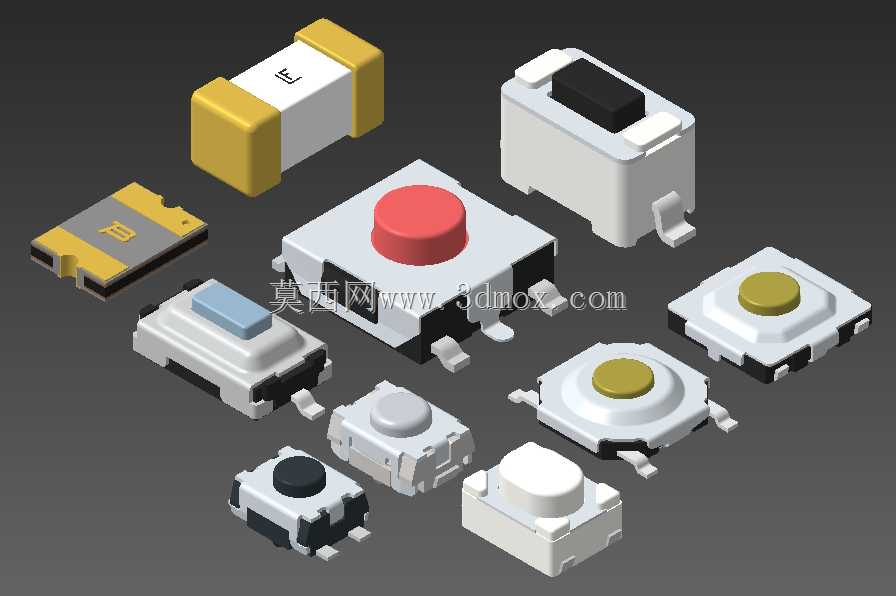

这套电子元件三维模型覆盖了消费电子、工业控制板卡、车载电子、智能家居等多个领域常用的表面贴装类电路保护与操控元件，包含轻触按键、贴片保险丝、微型继电器、保险丝座等不同功能的器件，全部适配SMT表面贴装生产工艺，能够直接匹配回流焊、波峰焊的自动化产线装配要求，无需额外设计插装通孔，可有效缩减PCB板的占用面积，提升高密度电路板的空间利用率。

从实际应用场景来看，这类元件广泛分布在各类带电路控制的终端产品中：轻触按键多用于设备的功能触发、参数调节、复位操作场景，比如家电控制面板、手持检测设备按键、工控终端操作键位；贴片保险丝承担电路过流保护功能，在电流超出安全阈值时快速熔断切断回路，避免后端核心芯片、功率器件因过流烧毁；微型继电器负责小信号控制大功率回路的通断切换，实现低压控制侧与高压负载侧的电气隔离，常见于电源切换、负载驱动、信号路由电路中；配套的保险丝座则为可更换式保险丝提供稳定的安装载体，方便后期维护更换熔断的保护器件。

在产品功能特性上，不同按键设计了差异化的按压力度与行程参数，覆盖从高触觉反馈的工业操控场景到轻触发的消费电子场景，按键触点均做了防氧化、抗抖动设计，能够保证数万次按压的接触可靠性；保险丝元件根据不同额定电流分档，适配从几毫安的信号回路到几安培的功率回路保护需求，熔断特性匹配快断、慢断等不同应用要求；继电器触点做了抗电弧设计，降低通断瞬间的触点烧蚀风险，提升器件使用寿命。

设计思路上，所有元件均严格遵循表面贴装器件的行业通用封装规范，焊盘尺寸、引脚共面度、元件本体高度都做了标准化设计，能够直接匹配常规SMT贴片机的吸嘴拾取要求，元件本体的倒角、定位标识都做了清晰还原，方便生产过程中的视觉定位与极性识别。外形尺寸与安装边界方面，不同规格的元件都预留了足够的焊盘焊接空间与周边安全间距，按键的按压行程范围内无结构干涉，保险丝与继电器的周边预留了安规要求的电气间隙，既满足高密度布板的空间压缩需求，也符合电气安全的设计规范，能够直接导入PCB布局软件进行板级堆叠校验，提前排查元件与结构件、相邻器件的干涉问题。
