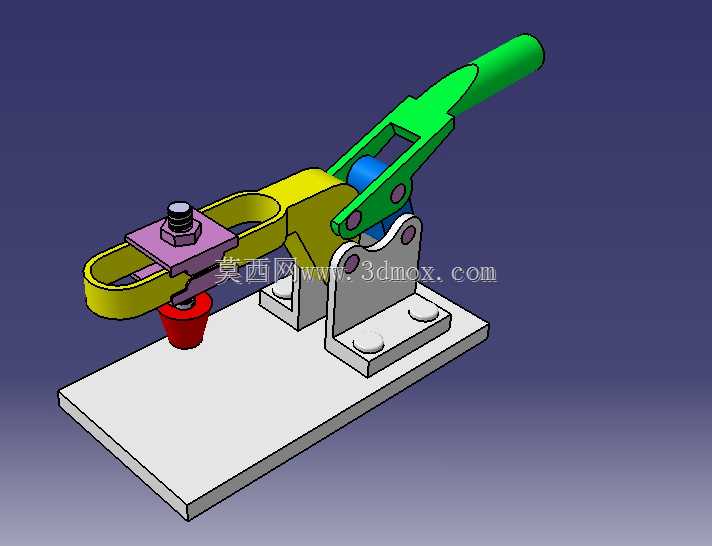

四连杆机构下压式肘节夹紧夹具

这款下压肘节夹是面向工业装夹场景设计的手动快速压紧构件，核心依托平面四连杆的死点自锁原理实现可靠夹紧，广泛应用于电子元器件装配工位的线路板定位、五金件焊接加工的工件固定、木质家具加工的板材夹持、小型零部件检测工序的工件限位，以及工装治具的快速压紧环节，能够在需要频繁拆装工件的作业场景中大幅降低装夹辅助耗时，提升单工位作业效率。

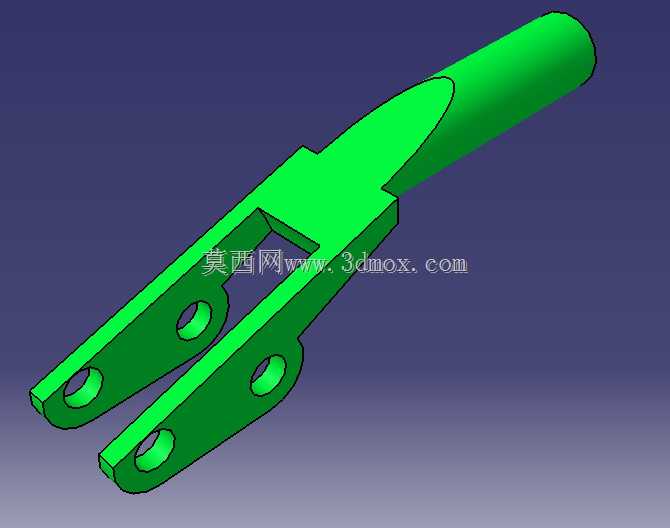

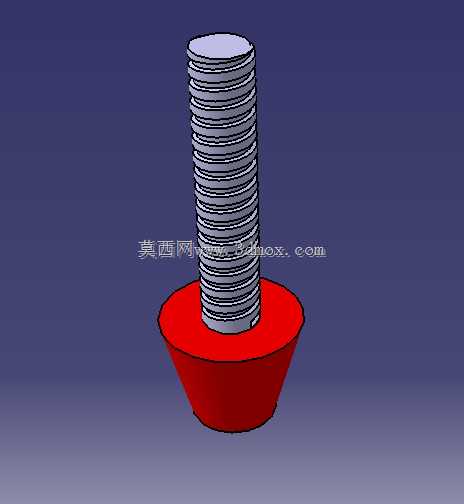

从功能特性来看，该夹具通过操作端的长手柄施力，经绿色手柄与蓝色连杆的联动传递，当机构运动至过死点位置时，即可形成稳定的自锁状态，此时即便手柄端撤去外力，夹紧端也能持续输出稳定的压紧力，不会因加工过程中的振动、外力触碰出现松脱失效的问题；当需要松开工件时，只需反向扳动手柄，即可快速解锁，抬起压臂完成工件取放，整个操作过程单手即可完成，无需额外借助扳手等辅助工具。夹具的压头端采用红色弹性压头设计，接触工件时能够形成一定的缓冲，既可以避免刚性压头刮伤工件表面，也能适配不同厚度公差的工件，保证压紧力均匀分布在接触面上，不会出现局部压痕或者压装不实的问题。

从设计思路层面，该结构充分利用了四连杆机构的力放大特性，操作人员仅需在手柄端施加较小的作用力，即可在压头端获得数倍的输出夹紧力，适配不同材质、不同夹紧力需求的工件场景；整体结构采用模块化设计，各铰接点均通过销轴连接，转动副处预留了合理的配合间隙，保证长期往复操作过程中运动顺畅无卡滞，同时也便于后期的维护与易损件更换。底座采用平板式安装结构，设置了两个对称的安装孔位，安装时可通过螺栓直接固定在工装台面、设备机架或者专用工作台上，安装边界清晰，不需要额外设计复杂的转接结构即可完成部署；压臂部分采用开式框架结构，在保证结构强度的前提下尽可能降低了整体重量，同时预留了压头位置调节空间，可根据实际工件的高度、压紧位置调整压头的伸出长度与安装位置，适配不同规格的工件装夹需求。整体外形紧凑，横向占用空间较小，不会在工位上占用过多操作区域，能够适配狭小空间内的装夹布置需求，铰接部位的结构设计充分考虑了长期使用的磨损问题，关键受力部位做了加厚处理，能够承受高频次的往复操作，满足工业场景长期稳定使用的要求。
