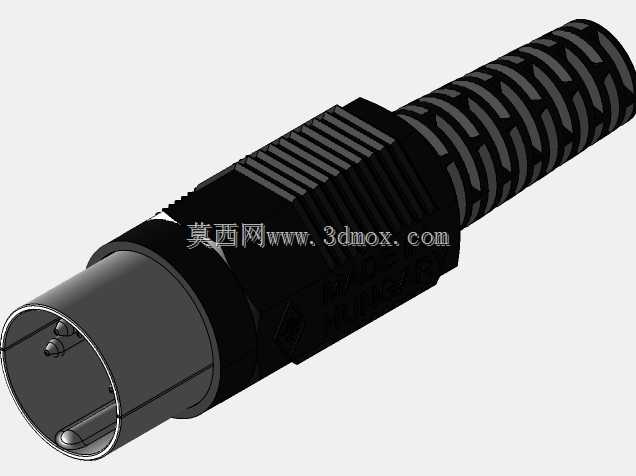

外螺纹款DIN五芯音频连接插头结构

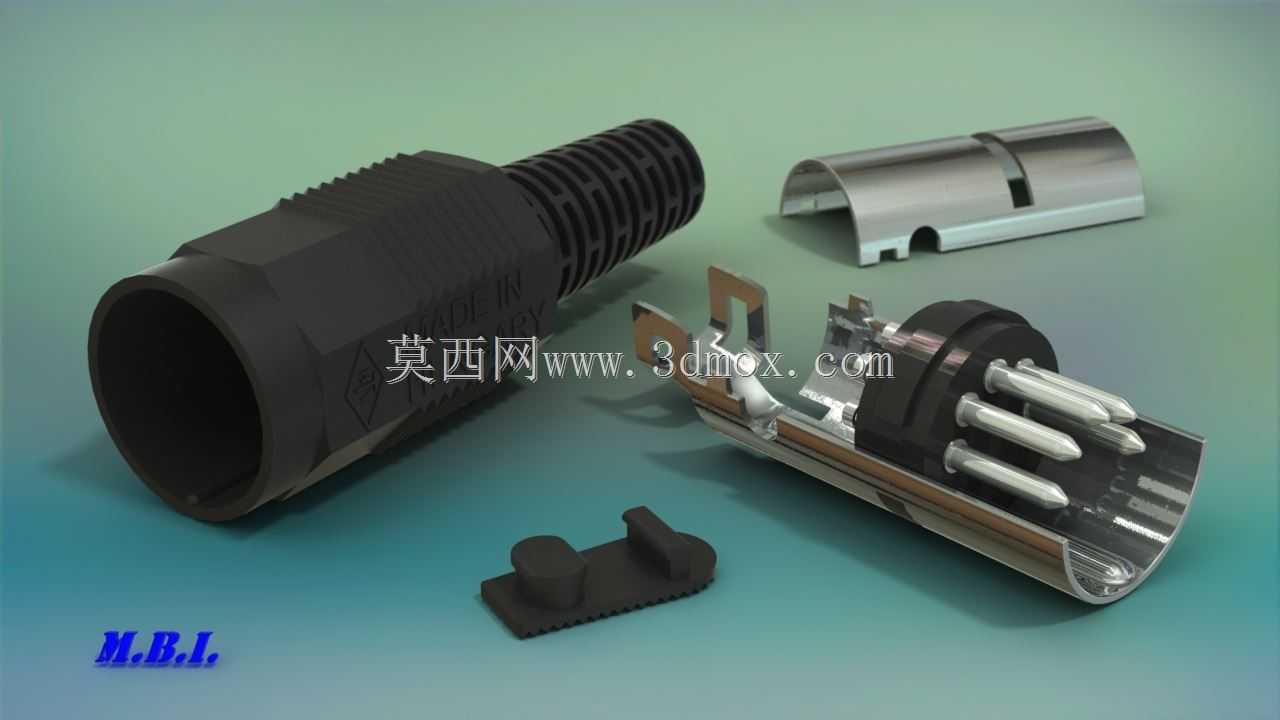

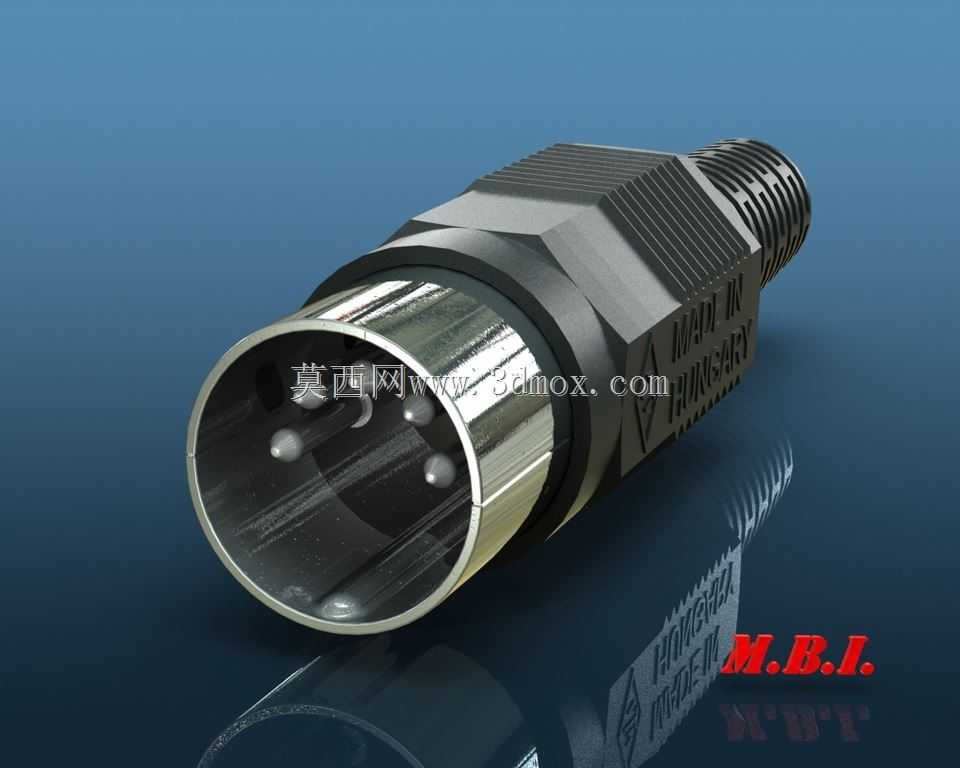

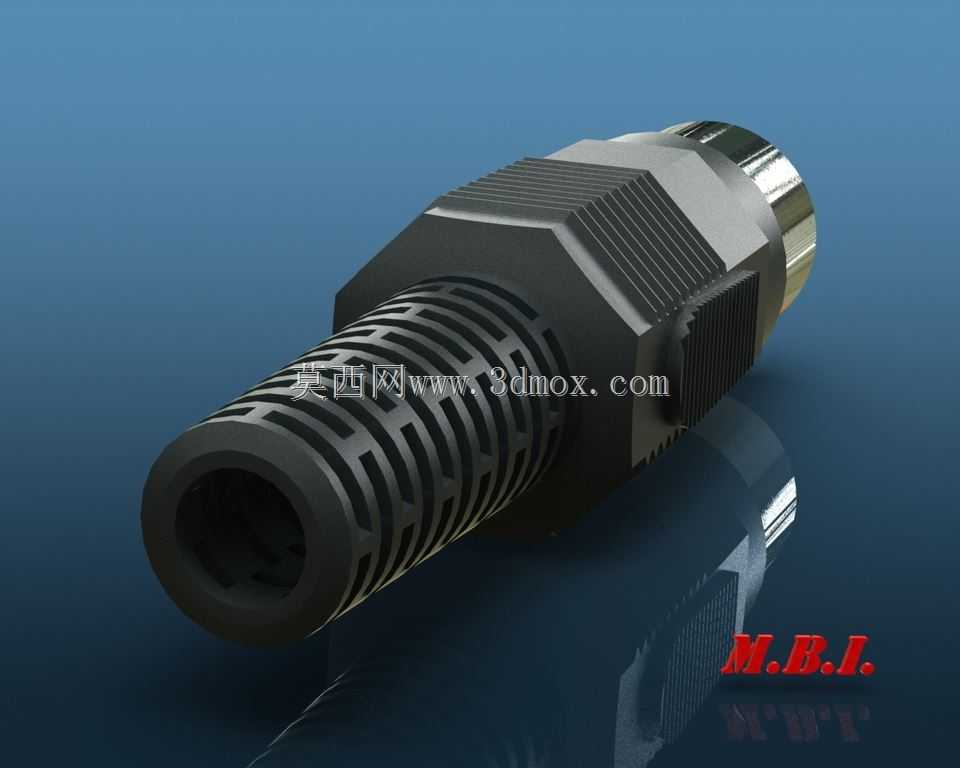

这款外螺纹结构的五芯DIN音频连接器，是专业音频传输链路里应用十分广泛的接插部件，常见于舞台专业音响系统、演播室音视频设备、工业控制信号传输、老式专业调音台外设连接、MIDI乐器信号交互等场景，承担着模拟音频信号、低压控制信号的稳定导通与物理连接作用，相比普通民用音频接头，它的锁紧结构能避免设备挪动、线缆拉扯时出现的接触不良、信号中断问题，在需要长期固定布设的专业音频场景里可靠性表现突出。从功能特性来看，这款连接器采用公头插针结构，五根插针做了等距环形排布，每根插针对应独立的信号通路，可同时传输多路平衡音频信号或是搭配控制信号，插针根部做了台阶式限位，插合时能精准对准母座插孔，避免插歪导致的针脚弯折、接触失效；外部的金属屏蔽壳采用两半扣合结构，装配时可以完整包裹内部插针组件，既可以屏蔽外界电磁干扰对弱音频信号的影响，也能强化接头整体的结构强度，尾部的塑料应力消除套做了多道环形防滑槽与渐变缩径结构，线缆穿入后可以和线身紧密贴合，分散线缆弯折时的应力，避免线芯和插针的焊接点因为反复弯折出现脱焊断裂。从设计思路来看，这款连接器采用模块化拆分设计，整体分为外绝缘护套、金属屏蔽外壳、插针绝缘基座、五根导电插针、线尾固定卡扣几个独立部件，每个部件都设计了对应的卡扣、定位槽结构，装配时不需要额外的粘接工序，依靠结构卡位就能完成整机组装，适合批量流水线生产；外螺纹的结构设计是这款接头的核心特点，和配套带内螺纹的母座对接时，旋转护套就能把接头和母座牢牢锁紧，哪怕是在震动较强的车载音频设备、移动演出设备上使用，也不会因为震动出现接头松脱的问题。从安装边界与尺寸适配来看，这款接头的插合端外径适配标准DIN五芯母座的安装开孔，尾部护套的最大外径可以适配直径6mm到8mm的多芯屏蔽音频线，装配时需要先把线缆穿过尾部护套、金属屏蔽壳，再将每根线芯对应焊接到插针尾部的焊杯上，之后扣合金属屏蔽壳、卡上线尾固定卡扣，最后推上尾部护套卡紧即可完成装配，整体装配流程不需要特殊的专用工具，现场施工维护都十分便捷，插合到位后螺纹锁紧的抗拉力能达到普通无锁紧音频接头的三倍以上，能满足各类复杂使用场景下的连接可靠性要求。
