剪叉式液压升降工作台三维结构设计

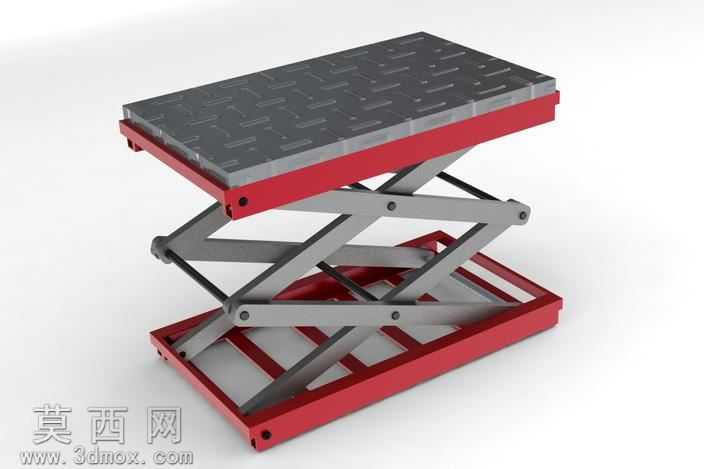

本作品为剪叉式液压升降工作台的三维参数化模型，整体采用经典的交叉剪叉臂支撑结构完成升降动作的力传递与行程放大，建模过程中严格遵循机械设计的尺寸配合规范，对每一处铰接销轴的配合间隙、剪叉臂的铰接孔同轴度、上下台面的安装基准面平面度都做了精准的参数化约束，确保模型可直接导出工程图用于生产加工参考。模型搭建阶段先完成底部固定底座的框架建模，采用矩形型钢拼接的框架结构作为整机承载基础，预留了液压动力单元的安装位与地脚固定孔位，随后完成中层两组对称布置的剪叉支撑臂建模，每组剪叉臂由两根等长的高强度矩形钢臂通过中部铰接销轴连接，臂体两端分别通过铰接座与底部底座、顶部工作台面连接，铰接位置均做了轴套安装位的结构预留，模拟实际设备中耐磨衬套的安装空间，降低铰接位置的磨损速率。顶部工作台面采用防滑花纹钢板作为承载面板，面板下方设置纵横交错的加强筋结构，避免大负载下台面出现弯折变形，台面边缘设置了凸起的挡边结构，防止放置在台面上的工件在升降过程中滑落。材质渲染阶段，底部底座与剪叉臂的金属结构部分采用哑光金属漆材质，还原钢材经防锈喷涂后的真实质感，顶部承载台面的花纹钢板做了防滑纹理的凹凸贴图处理，还原花纹钢板的表面摩擦纹理，铰接销轴部分做了镀锌亮面金属材质区分，液压支撑杆部分做了镀铬亮杆与深色缸筒的材质区分，整体渲染效果贴近真实工业设备的外观质感。设计过程中重点校核了剪叉臂的受力角度，在最低工位与最高工位下均保证剪叉臂的受力角度处于合理区间，避免出现机构死点或者受力过载的情况，同时对升降行程做了参数化关联，修改剪叉臂长度参数即可快速调整整机的最大升降高度，适配不同的使用场景需求，模型各部件均为独立可编辑的实体特征，可根据实际需求快速修改板材厚度、臂长、台面尺寸等核心参数，具备较高的二次修改与复用价值。
